Interruptor de presión de aire ajustable (6 / 6 paso)

Paso 6: Montar el interruptor de

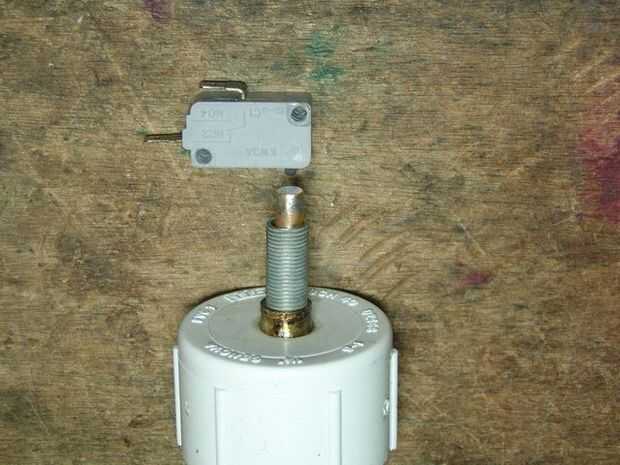

1. estoy usando un interruptor de límite del estilo de microinterruptor de microondas muerto. Es un dispositivo de seguridad de la puerta. Corriente nominal es de 16 amperios.
El microinterruptor de abrir y cerrar los puntos son (teóricamente) en la misma posición del actuador. Demasiado grande un desplazamiento hará que la presión caiga considerablemente antes de que el interruptor sea revitalizado. Puede ajustar la posición atornillando el casquillo de PVC hacia arriba o hacia abajo.
Cualquier interruptor de botón momentáneo funcionará si tiene un punto de cierre constante. Debe ser una configuración normalmente cerrada. Cuando se alcanza la presión deseada, el actuador está deprimido, y el interruptor se abre.
Nota: Una opción es usar un interruptor normalmente abierto y disco un relé conectado a la bomba de aire usando el relé normalmente cerrado salida.
Si se utiliza un interruptor con una clasificación actual baja (por ejemplo un pulsador táctil), necesita manejar un relé para suministrar energía a la bomba de aire.
El interruptor está conectado en serie con la entrada de la bomba de aire. Puede añadirse un portafusible en línea para el cable de alimentación.

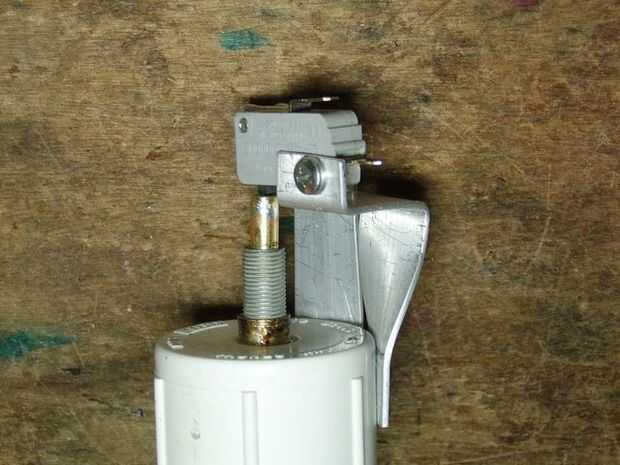

2. para montar el interruptor he utilizado cinta de aluminio de 3/4 "x 1/16". Estoy seguro que encontrarás algo en su depósito de chatarra que funcionará.
Panel tornillos Instale los soportes y el interruptor.
Debe tener acceso al tornillo de ajuste. Esto se convertirá en o hacia fuera con los dedos para establecer el punto de presión.
La altura de eje permanece igual sin importar de donde es el tornillo del Ajustador. Eso significa que el eje y el diafragma moverán menos de 1/8"(con el posicionamiento correcto del interruptor) a cualquier ajuste de presión. Muy poca tensión en el diafragma.

PRECAUCIÓN: SIEMPRE DESPRESURICE EL TANQUE ANTES DE BAJAR EL AJUSTE DE PRESIÓN. NO HAY NINGUNA VÁLVULA DE PURGA DE AIRE.

Reflexiones finales

Con un resorte más pesado y más altos valores de presión, pisos tendrá que presentarse en el tornillo de ajuste que puede utilizarse una llave pequeña. ¿(O agregar una perilla moleteada para el tornillo Ajustador? Vamos a ser creativos).

Ajustes más altos de presión crea más fuerza en el casquillo roscado. Considero que encontrar una manera más sustancial para garantizar el casquillo roscado en la tapa.

Mirando las fotos, se podría pensar que esto es un pedazo de basura. Sin embargo, resultó para ser un interruptor de presión precisa para competir con los caros comprados en tiendas.

SeeYa
wotboa
