Interruptor de presión de aire ajustable (5 / 6 paso)

Paso 5: Árbol del servomotor

El eje se moverá hacia arriba y hacia abajo con el diafragma para operar el interruptor de límite.

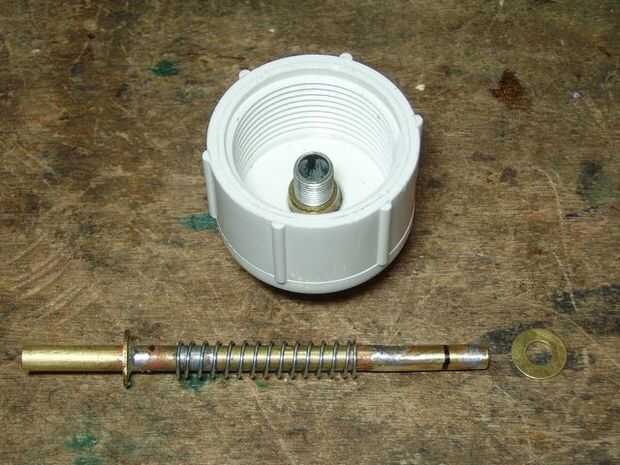

1. el eje se hace de 1/4" tubo de cobre 4-3/8" largo. Soldar 1/4" arandela de latón 3/4" de la parte inferior del eje para celebrar la primavera. Sus dimensiones serán probablemente diferentes. (Meditar sobre este paso hasta que la longitud del eje y puede determinarse la posición de resorte).
La parte inferior del eje (izquierda) se coloca sobre el tornillo del diafragma para mantener el eje centrado.
La parte superior del tubo debe estar cerrada para que accione el interruptor. Un pequeño trozo de hoja de cobre amarillo hasta el final de la soldadura, luego archivo hasta el diámetro del eje.
La primavera es en la ferretería local. Es 3/8" D y 1-3/4" de largo. El diámetro del alambre es. 055".
Una segundo 1/4" arandela se coloca sobre el resorte para hacer contacto con el tornillo de ajuste.
Esta configuración me da un valor máximo de la presión de 35 psi. Un resorte pesado dará una gama más alta. Usted será capaz de reemplazar el resorte y modificar más tarde el eje si es necesario.

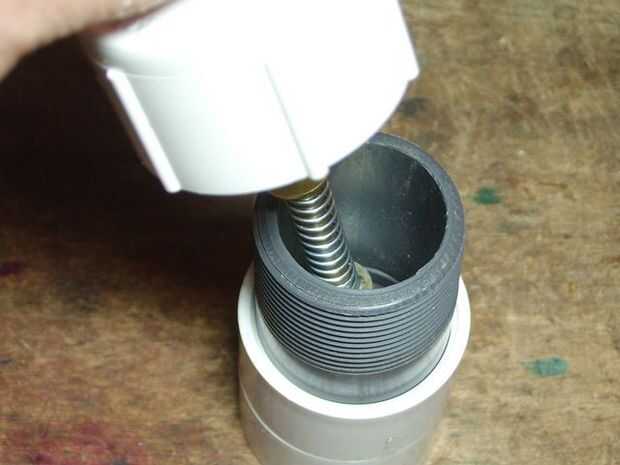

2. Instale al conjunto del eje. Asegúrese de que se desliza sobre el tornillo del diafragma. No usar sellador en esta articulación, no haya presión en esta parte del pleno. Queremos que la PAC ser desprendible, así los dedos es bueno.
