Internet habilitado frambuesa Pi alimentador del animal doméstico (2 / 9 paso)

Paso 2: Montaje de Breadboard: interruptor controla

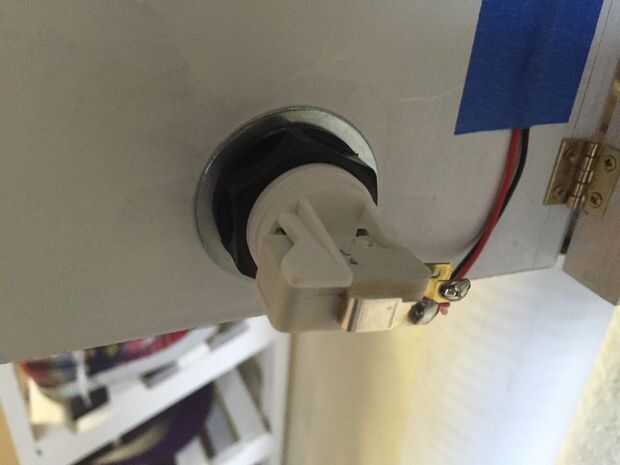

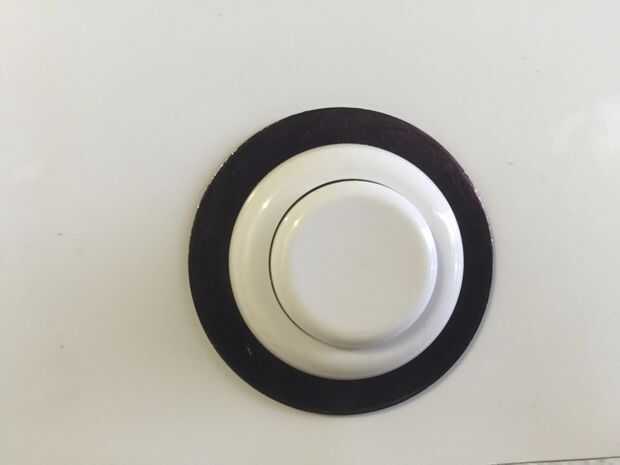

Los switches ofrecen controles para operar el alimentador. En este diseño hay dos interruptores de botón.

Uno para controlar el motor de alimentación. La otra para restablecer el temporizador del alimentación.

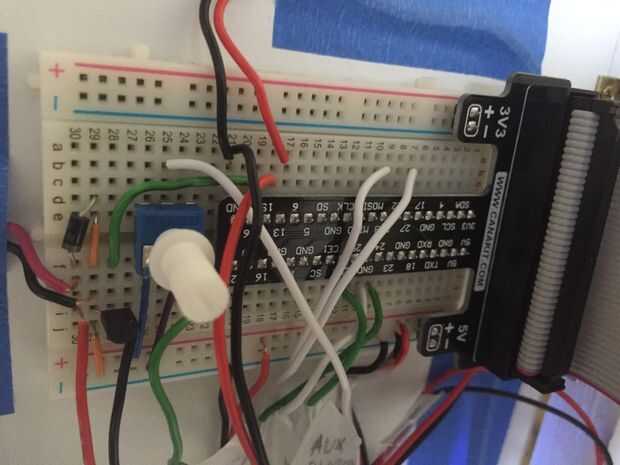

  1. Primero conecte el Zapatero a la frambuesa Pi usando el cable de cinta. Tenga cuidado de orientar la línea roja en el cable a la esquina de la Raspberry Pi
  2. Coloque el pastel en el protoboard
  3. Conecte un terminal de alimentación interruptor del motor al pin #6 en el zapatero. El otro terminal va a la tierra en el zapatero
  4. Conecte un terminal del interruptor de reinicio para pin #13 en el zapatero. El otro terminal va a tierra en el zapatero.

Todos los switches realizan!
