Internet de Toots (IoT): Social Whoopee cojín (4 / 7 paso)

Paso 4: cableado

Aquí es donde se pone real.

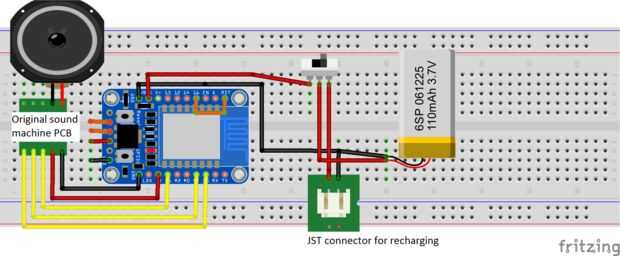

Arriba se muestra el esquema de cableado. Sugiero el siguiente enfoque:

1. Quitar el poder existente y los cables de tierra que conectan el sonido de la máquina PCB del compartimiento de la mezcla original y nuevas líneas de alimentación a la placa de la soldadura + y –.

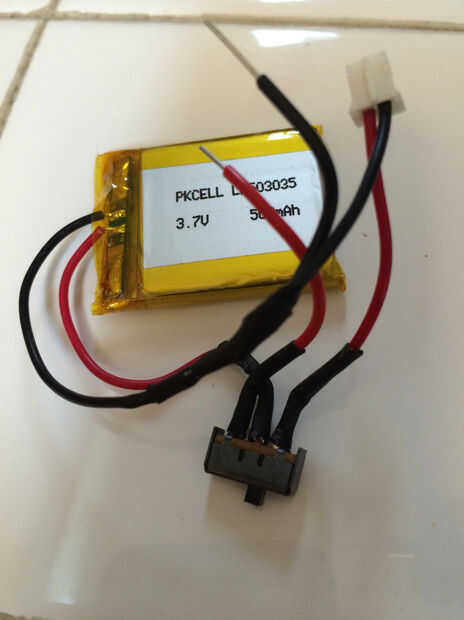

2. Cargar la batería. Cable de la batería, interruptor y conector JST, soldadura como se muestra. El interruptor proporciona el dispositivo de IoT dos modos: encendido y apagado/carga. Cuando el dispositivo IOT está en la posición de apagado, la batería se puede cargar a través del conector JST. Se puede utilizar un pequeño cargador de LiPo como [Insertar link para cargador LiPo].

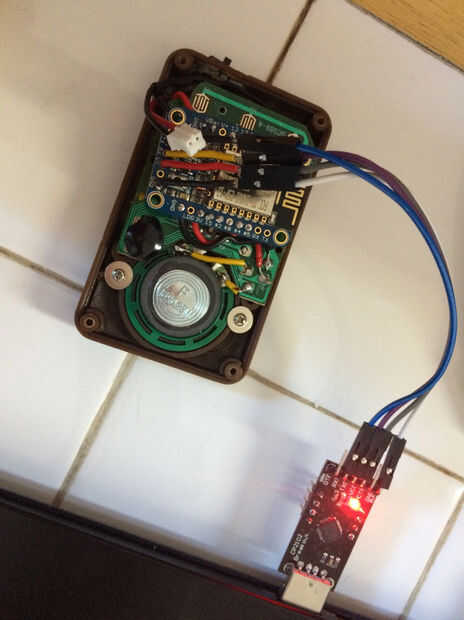

3. En el ESP8266, soldar un cable de conexión pin GPIO 16 a primera. Luego corta (2-3cm) alambre de la soldadura conduce a cada uno de los pines necesarios para la programación de la ESP8266. Puede saltar hacia adelante al programa el ESP8266 y ahora programación antes de conectar todo y ponerlo en el caso.

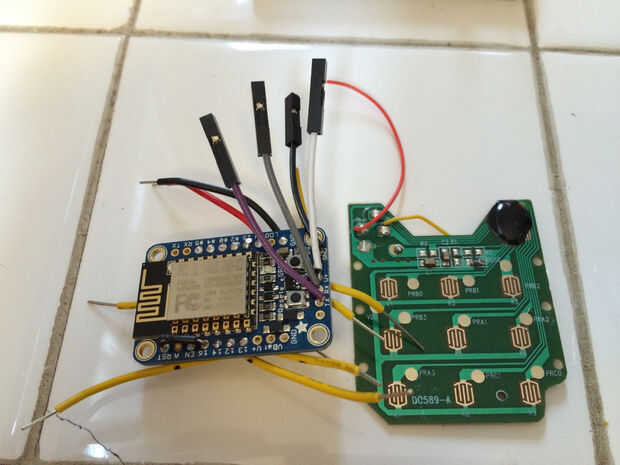

4. Seleccione los tres sonidos que más te guste de los nueve disponibles y soldar los cables a las almohadillas de prueba para los tres sonidos en el PCB. Véase la nota a continuación sobre el uso de más de 3 sonidos.
5. Conecte las líneas de energía del interruptor (positivo) y tierra (batería) a la ESP8266. Conecte los cables de que soldar sobre la placa en el paso 4 anterior a los pines GPIO en el ESP8266 se muestra en el esquema. Conecte las líneas de potencia PCB del paso 1 anterior a la tierra y 3V hacia fuera los pernos de la ESP8266 como se muestra. De la soldadura de todas estas conexiones a la ESP8266 una vez que están en su lugar.

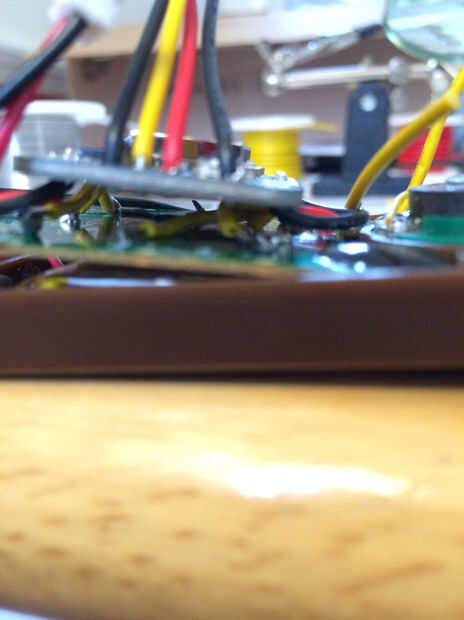

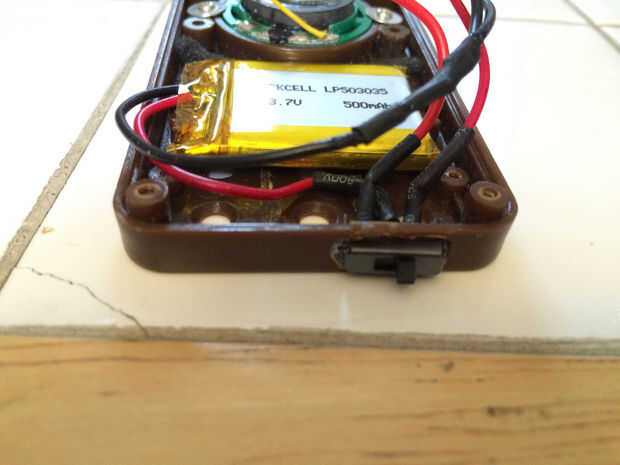

Como va a cablear las piezas juntos, mantener comprobar el diseño en su caso para asegurarse de que tiene longitudes de cable adecuada para la forma de que las piezas se acoplarán en el caso. Te voltea el PCB de su orientación original y Oriente la ESP8266 para hacer los cables para la programación de la ESP8266 (y el reset y GPIO0 botones) hacia la puerta de acceso de la batería hasta que punto llegaron para cuando la puerta está abierta. Coloque el interruptor en la caja y pégala en su lugar. Ver fotos para detalles.

Nota sobre el número de sonidos: en prototipos tempranos, originalmente pensé que podía usar más de tres sonidos mediante el uso de pines GPIO adicionales en el ESP8266. Sin embargo, porque el ESP8266 tira varios de estos pines altos durante el inicio, cada vez que la ESP8266 se despierta del modo de espera (es decir, cada pocos segundos) sin querer activar un sonido conectado a los pines. Es posible cambiar esto pero no encuentro una manera durante mis pruebas y prototipos.
