Intermitente Led pendientes (2 / 4 paso)

Paso 2: Hacer que el cuerpo

El cuerpo del pendiente se compone simplemente de cable de núcleo sólido, super pegado juntos. Parece extraño, pero lo hace para un diseño funcional. El cable conectará el led al lado negativo de la batería, completando así el circuito; pero esto se aclarará más tarde.

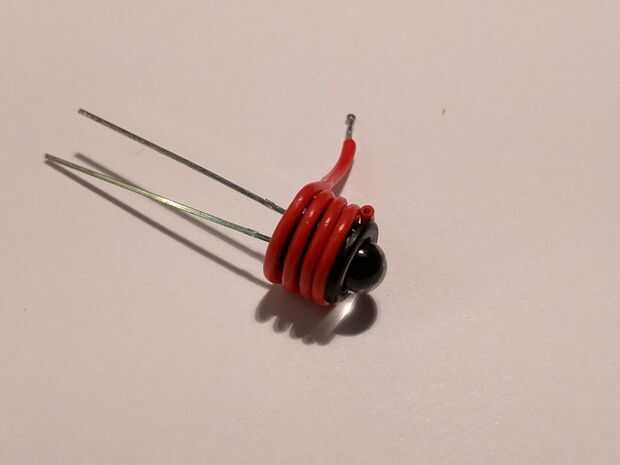

Iniciar colocando el led en el soporte para led y envolver el alambre alrededor de él. Añadir algún pegamento y asegúrese de que el cable se enrolla bien alrededor del titular.

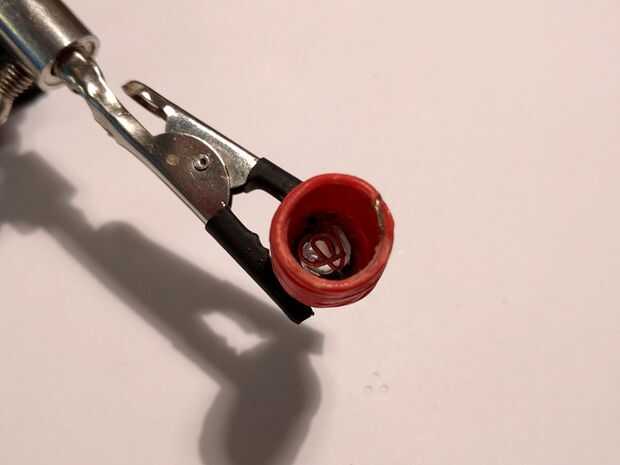

Cuando usted alcanza el extremo del porta, Rizo el cable más largo (lado positivo) del led que actúa como un resorte. Doble el cable más corto (lado negativo) al lado y soldadura al cable. Luego ajuste del cable corto (mantener el liderato, que necesitaremos más adelante). Agregue pegamento caliente en la parte inferior del led, para evitar cortocircuitos.

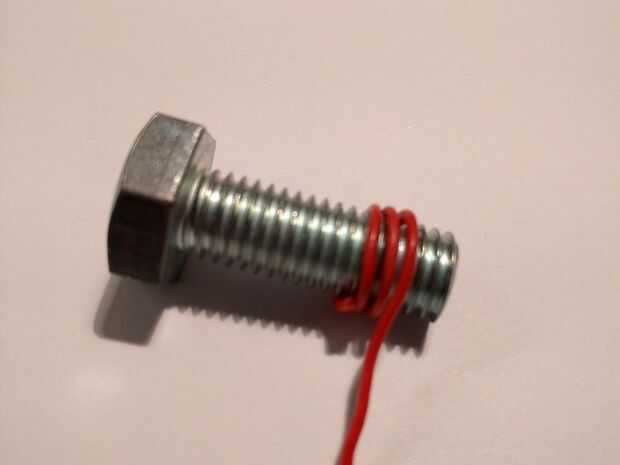

Para la parte restante del cuerpo, tome su perno M10 y tuerza el alambre alrededor de él. Es importante seguir los hilos de rosca del perno, ya que necesita aceptar un tornillo más tarde. Tuerza el alambre hasta que tenga una altura de unos 15 mm. manténgalo junto con pegamento, como la parte anterior. Quitar una pequeña parte del aislamiento en ambos extremos.

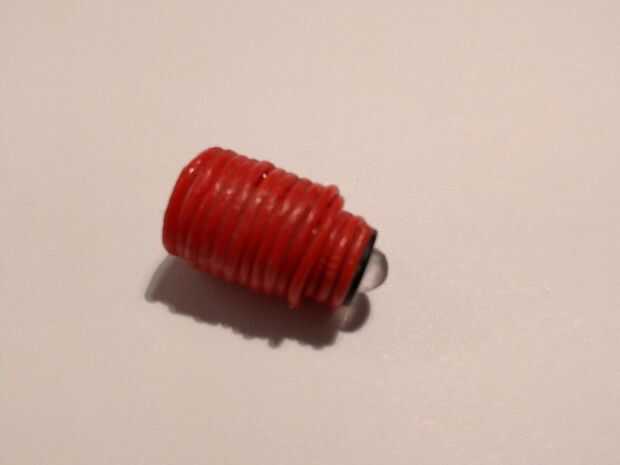

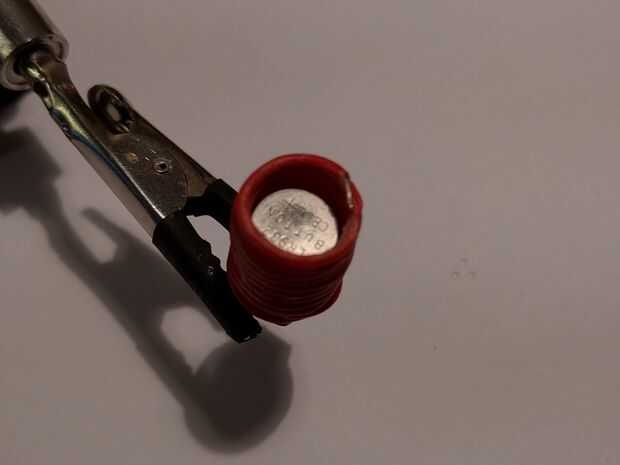

Ahora necesitamos conectar estas 2 piezas. Para ello, soldar la nueva pieza a la otra junta de soldadura. Reforzar con algún pegamento, y las 2 partes deben formar un conjunto. Las pilas de botón deben caber perfectamente dentro.

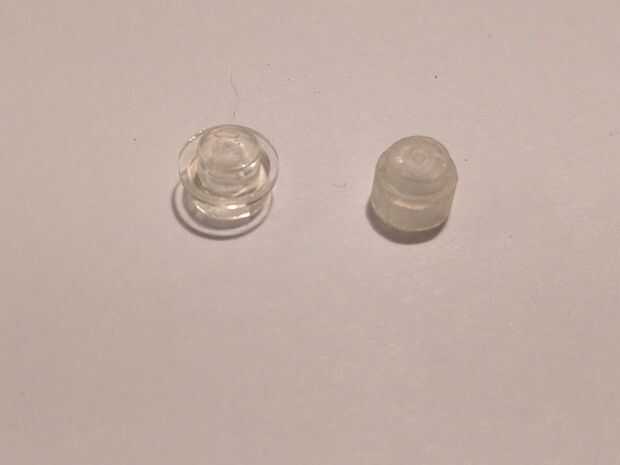

Tomar 2 bloques de Lego transparentes pequeña y moler lejos del borde. También fui encima con papel de lija para una mirada helada. Esto contribuirá a mejorar la visibilidad de los leds. Pegar estas piezas sobre el led, y el cuerpo se hace!
