Interferómetro de Michelson-Morely Desktop (4 / 5 paso)

Paso 4: El arreglo

he utilizado una hoja de plástico de 6mm gruesos del policarbonato como el 'banco óptico'. No se muy bien en ese papel y en un sentido, que es una buena cosa - que permite observar el efecto de * pequeño * producción deformaciones en el patrón de intereference.

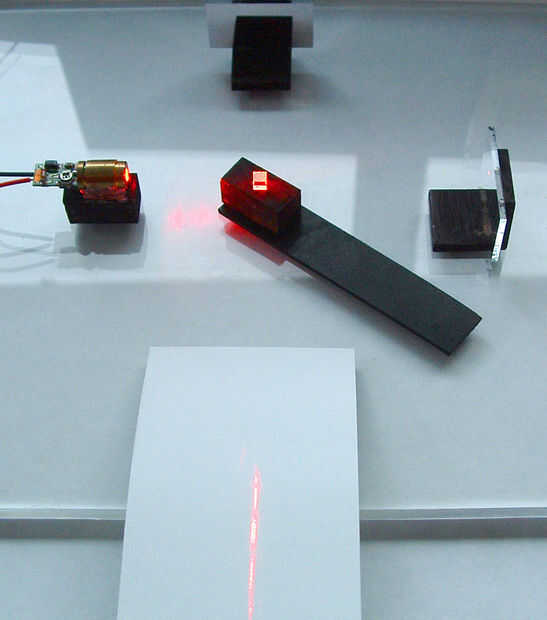

Aquí está el arreglo.

Ahora, todo esto parece muy bonito, pero el punto a observar es el patrón de rayas en la parte inferior de la imagen.

Este es el patrón de interferencia generado por los dos rayos, y es una cosa increíblemente meticuloso para establecer - esperar una media hora de suavemente empujando e inclinando los elementos hasta que se vislumbrar este bandeo débil pero inconfundible.

Se proyecta en una pieza casi horizontal del blanco de la tarjeta. Inclina la tarjeta para que el patrón de interferencia se amplió hacia fuera y se observaría más fácilmente el movimiento de la franja.

La segunda imagen es una vista de contraste aumentado de la imagen en la tarjeta blanca.

En la película se puede ver el efecto de empujando suavemente el policarbonato 'Banco' con un poco de mangas de encogimiento de calor (yo habría usado una pluma, pero estoy recién salido de ellos).

Lo que estás viendo es el débil y débil de la tubería de flexión el policarbonato de 6 mm. No puede ver realmente se desvíe, sino que está modificando la longitud de la ruta de acceso relativa de las dos piernas del interferómetro.
