Interfaz PS2 controlador con el AVR-Bit Bang (3 / 5 paso)

Paso 3: Protocolo de PS2

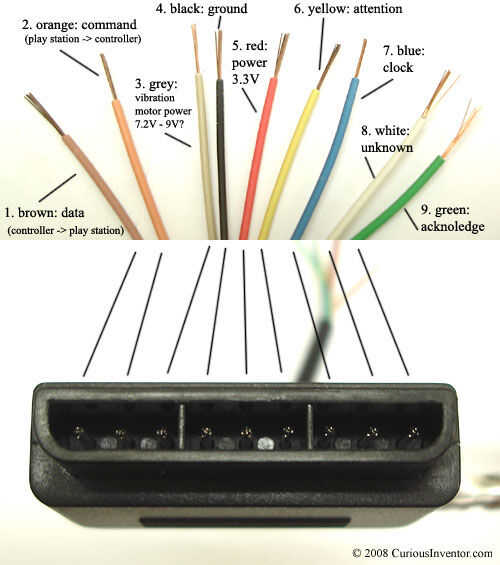

Este http://store.curiousinventor.com/guides/PS2/ mejor sitio para entender el protocolo de PS2.

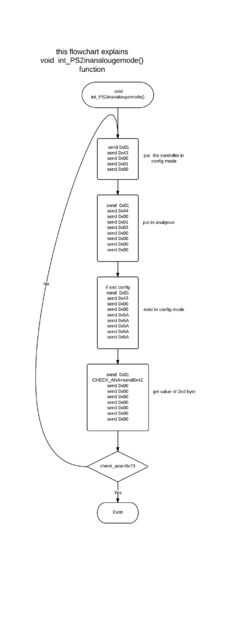

Secuencia de bytes para configurar controlador de modo analógico

--0x43 entrar en modo de configuración
byte #                      1     2     3     4         5
Comando (hex) 01 43 00 0 x 01 00
Datos (hex) SS 41 5A FF FF
Jefe de la sección digital

--0x44 encender modo analógico
byte #                     1     2     3   4         5         6   7   8    9
Comando (hex) 01 44 00 0 x 01 0 x 03 00 00 00 00
Datos (hex) FF F3 5A 00 00 00 00 00 00
parámetros de configuración de encabezado de sección

--0x43 salir del modo de configuración
byte #                         1      2    3     4         5   6   7     8    9
Comando (hex) 01 43 00 0 x 00 5A 5A 5A 5A 5A
Datos (hex) FF F3 5A 00 00 00 00 00 00
parámetros de configuración de encabezado de sección
