Interfaz pantalla de LED de 7 segmentos con FT232 (4 / 5 paso)

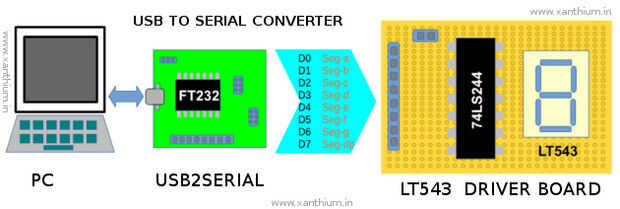

Paso 4: Diagrama de conexión

Aquí el PC se comunica con la Junta USB2SERIAL usando biblioteca D2XX.

El comando enviar del PC entonces se utilizan para controlar el Display de 7 segmentos.

Un 74LS244 buffer se utiliza para proteger las clavijas del FT232 de excesivo consumo de corriente.

El diagrama del circuito de la tarjeta de conductor de LT543 junto con instrucciones de montaje pueden encontrarse aquí.
