Intercambiador de calor de la estufa de leña (3 / 11 paso)

Paso 3: Preparación de las tapas

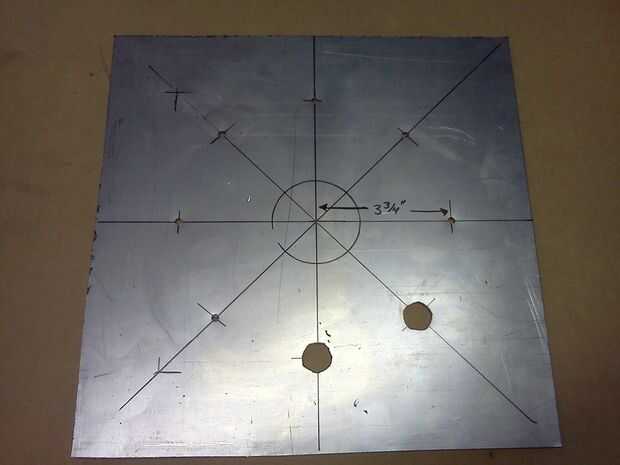

empecé poniendo hacia fuera las localizaciones de la tubería en el 12' x 12" piezas de metal de hoja. Primero encuentra el centro de la pieza. Entonces puso 8 puntos del centro de los tubos equidistantes alrededor de un círculo de diámetro de 3-3/4". Los agujeros para los tubos debe ser 1-3/8" diámetro. En la versión del prototipo que taladrar los agujeros con un taladro de paso, y los de tierra a su tamaño final con una herramienta rotatoria con una broca de carburo de corte instalada. Esto llevó mucho tiempo y no fue divertido. Esta vez usé un electricistas Knock Out punch. Pude pedir prestado uno a un amigo que era exactamente el tamaño que necesitaba. El golpe K.O. requiere un agujero de 3/4" en el metal para poder insertarse. Primero perforé un orificio piloto en cada ubicación usando un taladro de centro para la exactitud. Luego perforé los agujeros hacia fuera a 1/2" de diámetro. Por último, utilicé una 3/4 broca para lograr el tamaño final.

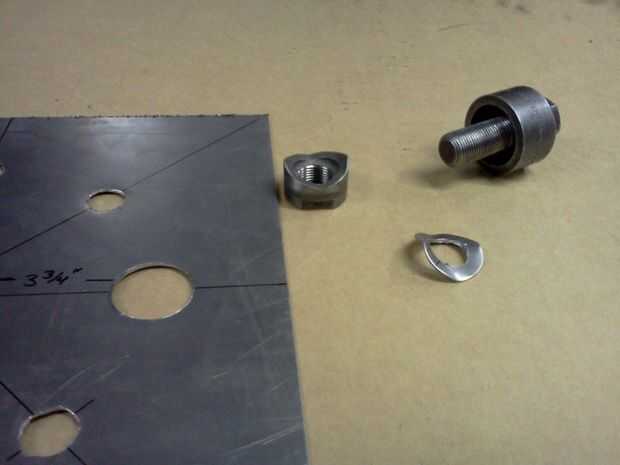

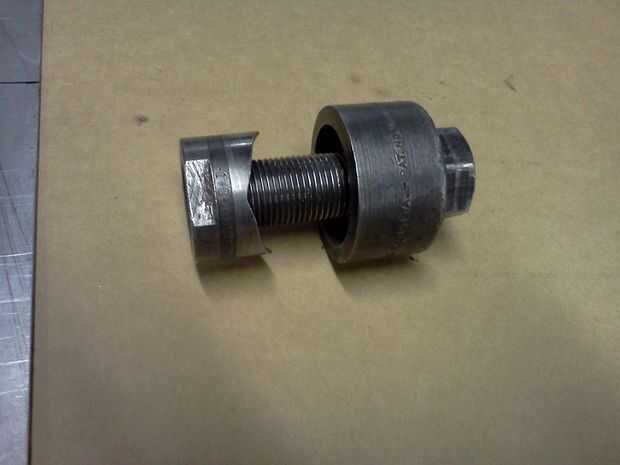

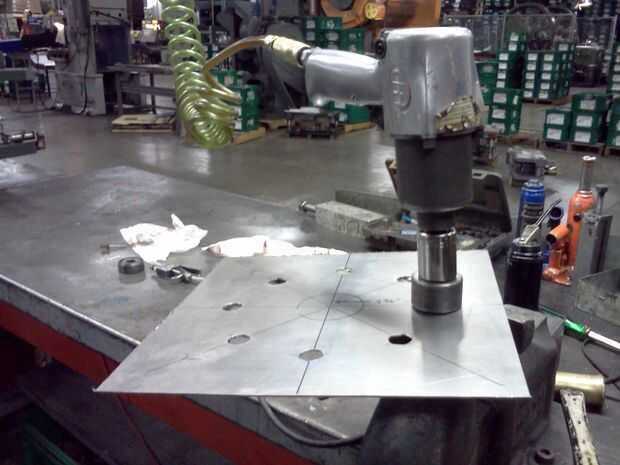

Para usar el sacador K.O., el troquel de corte del círculo es sin roscado en el eje. El eje se inserta a través del orificio de 3/4 previamente perforado en la pieza de trabajo. El perno se aprieta luego, tirando el dado de corte a través del metal de hoja, creando un agujero perfecto. Utilicé una pistola de impacto neumática apriete el K.O punch y acelerar las cosas.

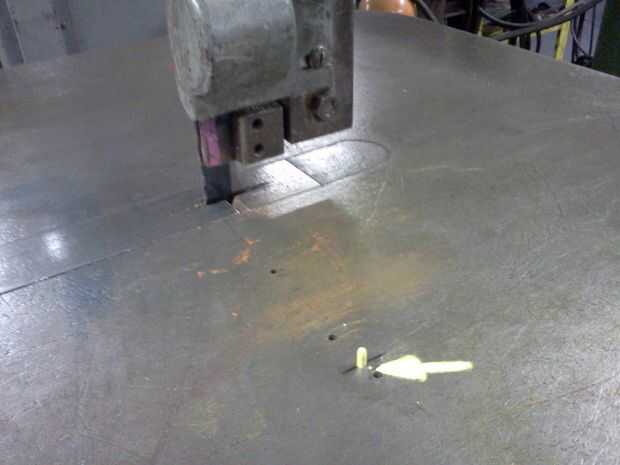

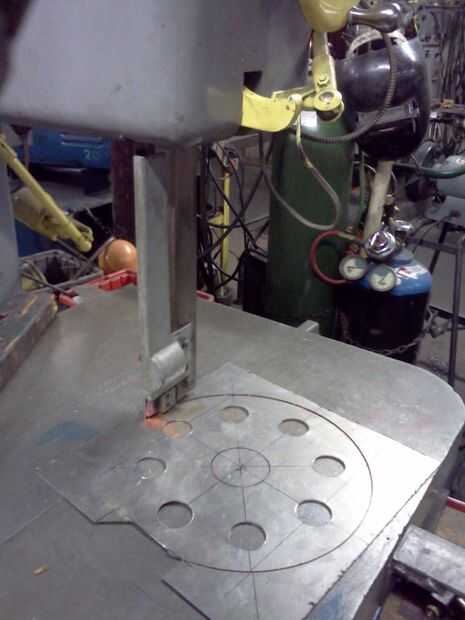

A continuación, cortar la forma exterior de las tapas. Para hacer esto, necesitaba determinar el diámetro de la cubeta que estaba usando para la carcasa del intercambiador. Mi cubo fue afilada, así que uno de los extremos de la la unidad tiene un diámetro de 11-1/4" y el otro extremo es 10-1/2" de diámetro. Para cortar la tapa del extremo en un círculo casi perfecto, usé una sierra de banda vertical. Perforé un orificio de diámetro de 1/8" en la mesa de Sierra de cinta la distancia lejos de la lámina igual al radio del círculo deseado. También perforé un orificio de 1/8" en el punto central de las tapas. Inserta un perno de acero de 1/8" a través del orificio en la chapa, en la mesa de la sierra.  Antes de empezar cortando el círculo, tuve que recortar la chapa en el mismo lugar para permitir una ubicación para la hoja de Sierra de banda empezar a cortar. Ahora inserte el pasador a través de ambos orificios, encienda la sierra y girar la chapa alrededor del perno de centro para cortar un círculo.

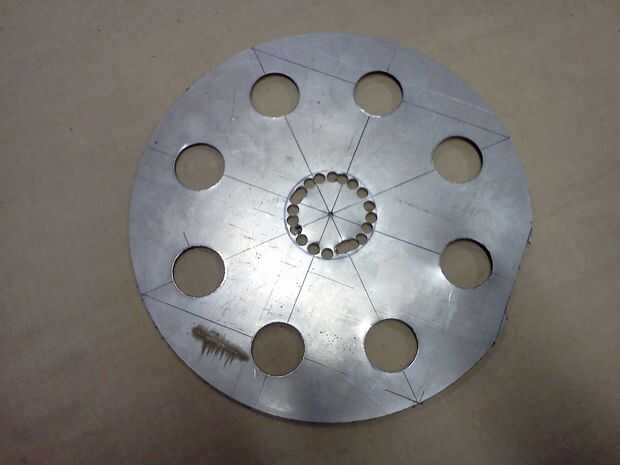

Por último, corté el orificio central de 2-3/8". Para ello, perforé una serie de agujeros de 5/16" de diámetro alrededor de la circunferencia del círculo.  Luego utilicé un cortador rotatorio de la herramienta y carburo para conseguir la forma final.
