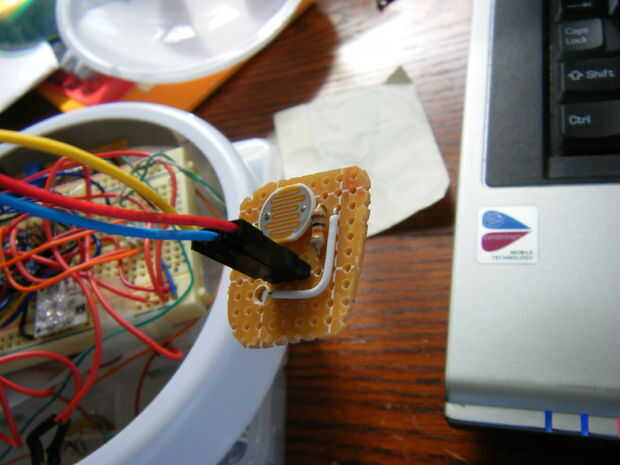

Paso 5: Los sensores - sonido, grifo y la luz

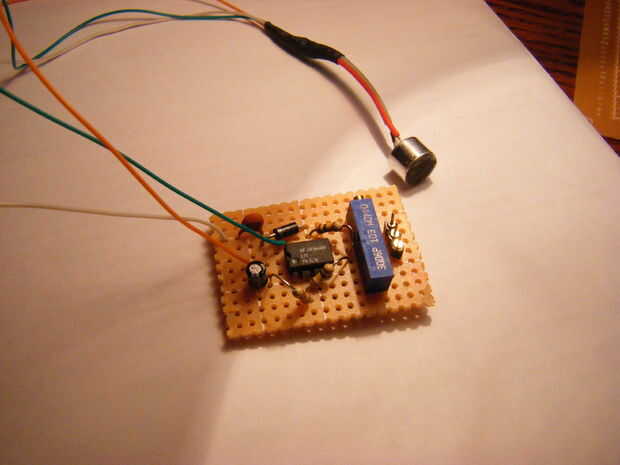

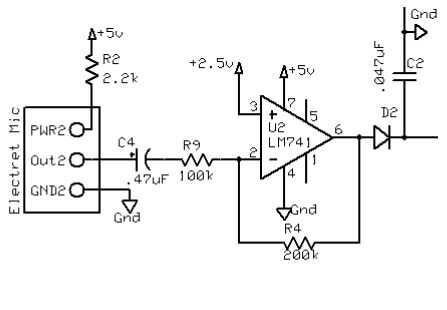

El sensor de sonido es un poco más difícil, pero no ridículamente complejos. Nota: no he mostrado un circuito divisor de tensión aquí. Los 2.5V en el esquema tiene que comunicarse a través de algo que se llama un "divisor de tensión'. Es un circuito muy simple que consiste en múltiples resistencias fijas, o una olla (potenciómetro). Utilice un pote de 50K para este circuito. Google 'divisor de tensión' y en la entrada de wikipedia para ayuda en la construcción de uno.

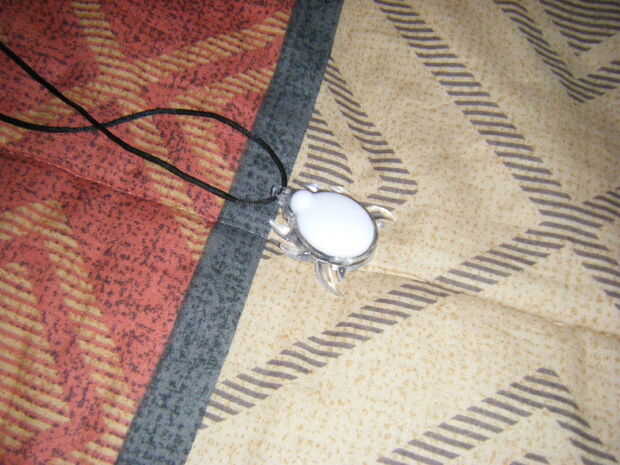

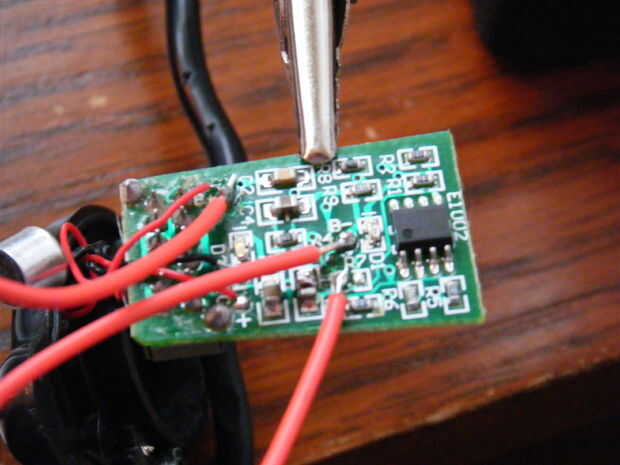

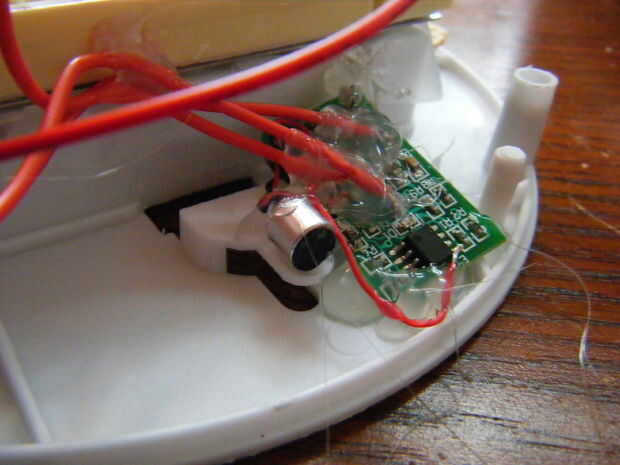

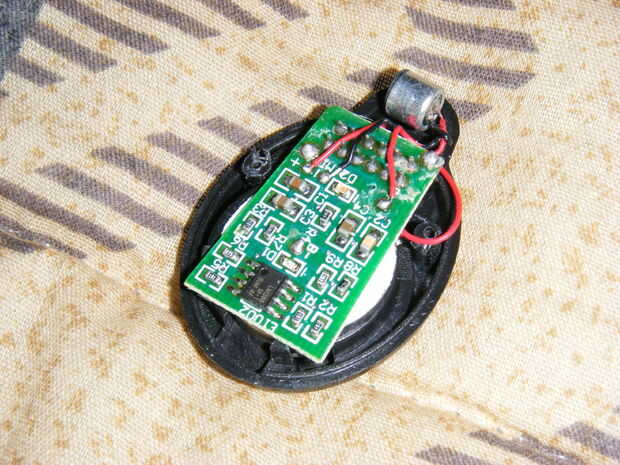

EDICIÓN 27/09/08: abandonó este circuito de sonido y en su lugar utiliza uno rescatado de un colgante de luz activado por sonido. El circuito aquí no funciona bien; No sé por qué, pero el diseño es deficiente; algo no es cierto. Me di cuenta que el circuito del colgante usa un LM386 SMD op-amp. Yo soldado justo antes de las resistencias a los LEDs, VCC y GND. Entonces todo lo que tenía que hacer era manipular los valores en el software un poco y listo! mejor estado de ánimo sensible al sonido luz de trabajo.
En el momento actual, el video de la luz pulsante música es cuando se utilizó el circuito original. Tal vez lo subire otro que muestra el diseño mejorado (más parece que está respondiendo a la música debido al nuevo circuito).

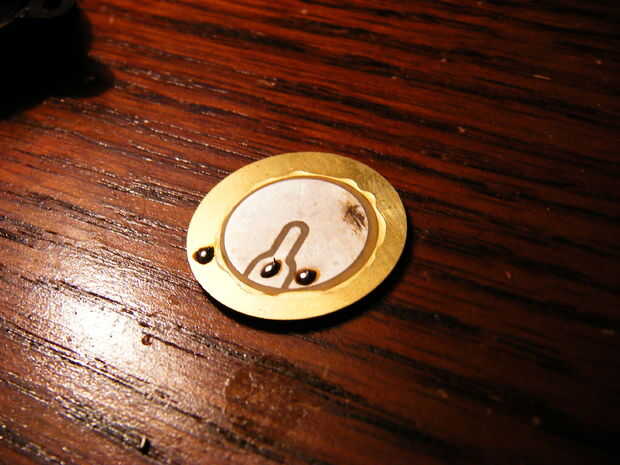

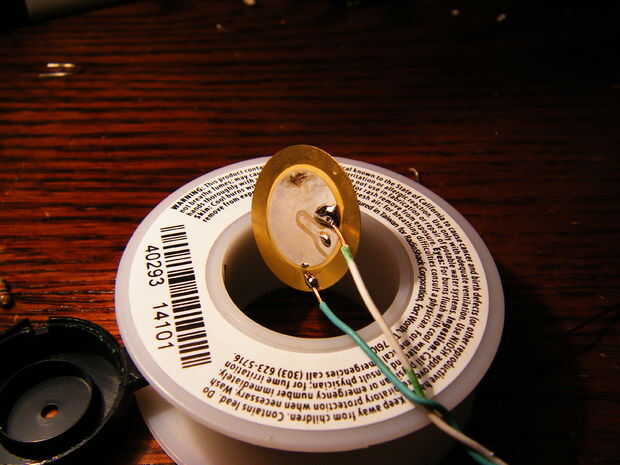

Yo estaba seguro de cómo soldar el elemento piezo, lo adivinó y había soldado como se muestra. Funciona, sin embargo. No importa la polaridad de la piezo. La resistencia está en la placa (no mostrada).
Otra nota importante: Los valores de estos circuitos serán diferente de la suya, por lo que tendrá que hacer algún ajuste en el código. Si usted tiene alguna pregunta sobre estos valores, siente libre de dejarme saber.
