Paso 2: Soldar los componentes entre sí
Giroscopio (esto supone que utiliza el giroscopio que enlazados en materiales):
Usted tendrá que soldar cuatro cables el giroscopio.
- Cortar un trozo de alambre negro, rojo, amarillo y naranja de aproximadamente 18mm de longitud y tira de los extremos de algunos por lo que está expuesto el cable pelado.
- Luego se suelde el cable rojo al pin de "VIN", negro "GND", el cable amarillo a "SCL" y naranja "SDA".
- Usted puede intercambiar diferentes colores amarillo y naranja, pero no use rojo o negro - aquellos están reservados para la alimentación y tierra.
Micrófono (Esto asume que está utilizando el micrófono de Electret):
Usted tendrá que soldar tres cables para el micrófono.
- De corte y desforre un rojo, negro y blanco / o similar de aproximadamente 16-18mm de longitud.
- Suelde el cable rojo al pin de "VCC", el cable negro a la "Tierra" y blanco para "AUD".
Interruptor de 3 vías:
- Cortar tres trozos de alambre, aproximadamente 30mm de longitud. Utilicé tres cables negro, pero podría ser más claro/más fácil si utiliza tres cables diferentes de colores, como amarillo, naranja, blanco.
- La soldadura a cada uno de los tres agujeros/pines del interruptor. Vamos a suponer que amarillo a la izquierda de la soldadura más pin, naranja a la patilla central y blanco a la clavija de la derecha.

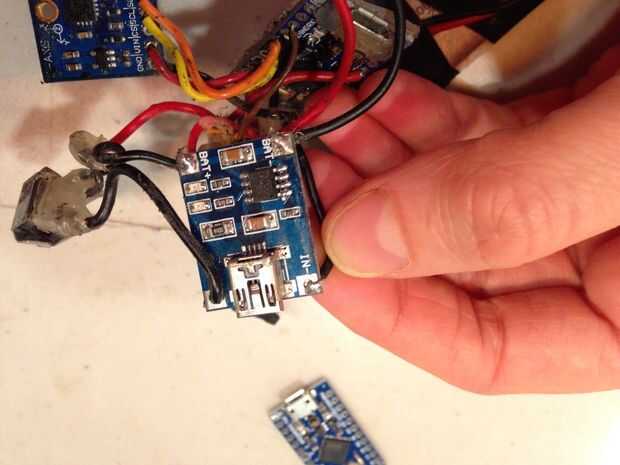

Cargador Lipo (Esto asume que está usando el cargador de lipo genérico que relaciona en materiales):
- Conecte el interruptor--
- La soldadura de la izquierda (amarilla) mayoría de los cables del interruptor al pin "+" en la parte delantera de la lipo carga junta (así junto al mini gato del USB).
- Alambre de la soldadura el derecha más (blanco) al "BAT + pin, que se encuentra en el extremo posterior de la Junta de lipo.
- Básicamente, nos estamos conectando la posición de extremo izquierdo sobre el interruptor a la clavija de entrada de alimentación del cargador de lipo - significado cuando el interruptor se empuja hacia la izquierda, se carga la batería de lipo, suponiendo que lo esté conectada a una fuente de energía, y cuando el interruptor está hacia la derecha, estamos enviando la energía de la batería de lipo para arduino. Cuando el interruptor está en la posición intermedia, no pasará nada.
- Conectar la batería, si mediante un conector de dos cables JST para la batería, soldar el cable negro a la clavija "BAT" en la parte posterior de la Junta de la lipo y el cable rojo al pin de "BAT +".
- Una nueva pieza de cable negro con el conector "IN-" en el frente de la Junta de la lipo, aproximadamente 30mm de longitud de la soldadura.
Tira de LED (esto suponiendo que está usando uno de los tres tipos de tira de LED, como el WS2811/2):

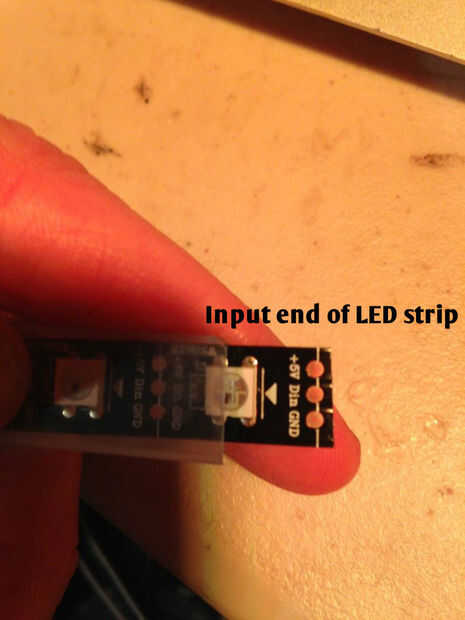

Nota: la tira de LED tiene un extremo de la entrada y un extremo de la salida, así que debes fijarte en tu tira para determinar cual es cual. Generalmente hay flechas marcando el flujo de datos.
- Corte la tira de LED a la longitud deseada. He utilizado dos trozos de tira de LED, así que si vas a hacerlo así, cortar dos piezas de la misma longitud. :) Creo que dos tiras son agradables y añaden dimensión.
- Si está usando dos piezas de la tira, soldarlos juntos haciendo coincidir la salida del extremo de una tira a la entrada de la otra banda.
- Colocar los dos trozos de tira al lado de uno como usted quiere que su cinturón (comprobar cómo encajan en el cinturón por imposición en ella).
- Corte un pedazo de negro, rojo y blanco (o amarillo, naranja, etc.) wire - extremo largo suficiente que puede curvar en forma de u y cada uno llega a los extremos de cada tira de LED.
- Negro a la "Tierra", rojo para la soldadura "+ 5V" y "Hacer" (datos).

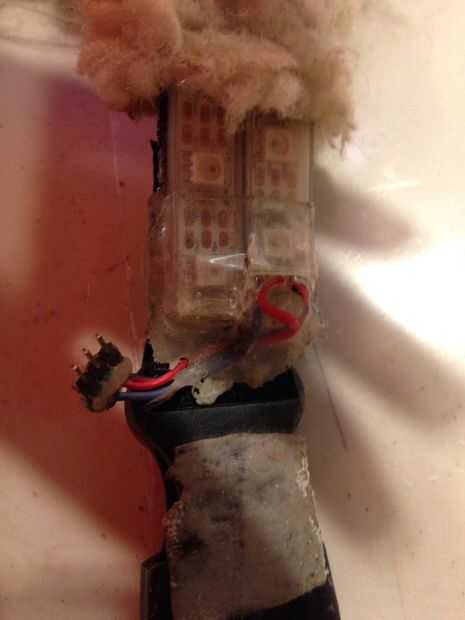

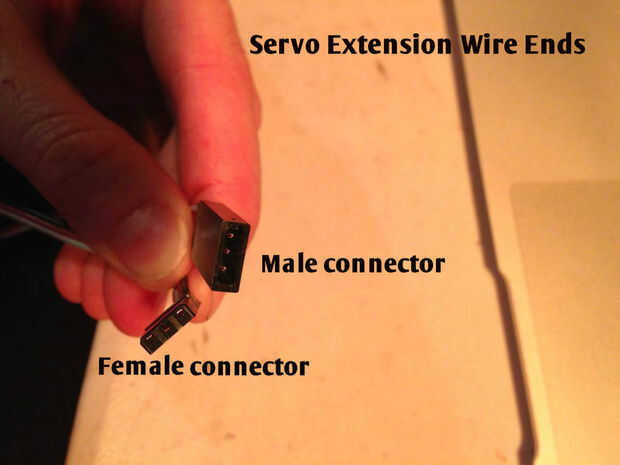

Ahora que la tira del LED está conectada juntos, vamos a añadir un extremo del cable de extensión de servos para el extremo restante de la entrada, es donde se conectará el arduino a la tira de LED.
- Corte el cable de extensión de servos por la mitad.
- El lado macho del cable de la tira.
- Suelde el cable negro del conector con el conector "GND" en el extremo de la entrada de la tira LED.
- Venden el cable rojo a la "+ 5V" pin.
- Venden el cable blanco al pin de "DO" (datos).

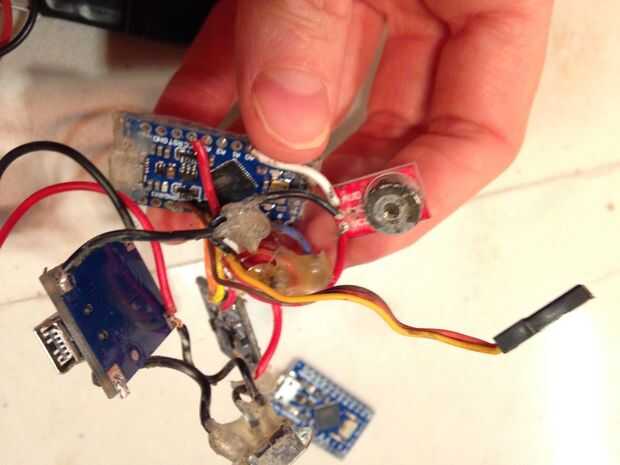

Arduino (esto suponiendo que usas el Micro de Arduino Pro):
- Agregar un cable a tierra "master" - corte y soldadura de un pedazo de negro alambre a uno de los pasadores "GND" y al final de la tira en el otro lado sea un poco larga. Nos se soldar varios cables a tierra de los componentes que ya soldadas a este cable, ya que no hay suficiente espacio para poner todos los cables en los pines de dos tierra en el Arduino.
- Agregar una potencia de "master" de alambre - corte y soldadura de un trozo de red de alambre al pin "VCC", de la misma manera le hizo con el pasador negro y tierra. Te se suelda un montón de piezas para el cable rojo.
- Conecte la Junta lipo - soldadura "IN-" negro al alambre negro de masa que ya conectada al arduino. Esto hace que la lipo y el arduino comparten el mismo suelo.
- Conecte el interruptor - suelde el cable más adecuado (blanco) para el cable de alimentación principal. Ahora el interruptor puede embudo potencia en el arduino al mover el interruptor en la posición más correcta.

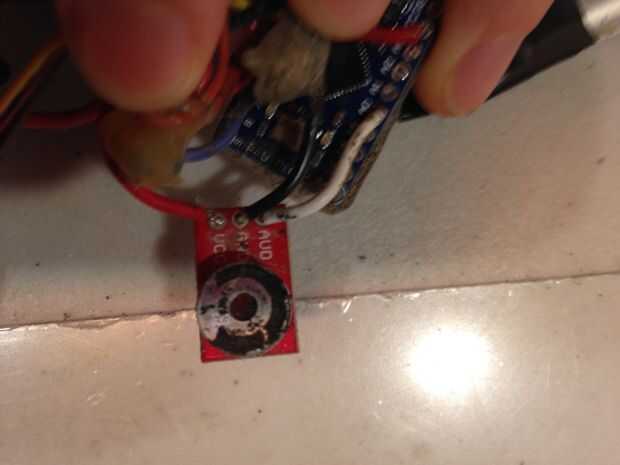

- Conecte el micrófono -
- Suelde el cable negro al cable de tierra principal.
- Suelde el cable rojo al cable de alimentación principal.
- Suelde el cable blanco a la clavija "A0". Realmente cualquier pin analógico va a hacer, pero yo tiendo a usar A0.
- Conecte el giroscopio -
- Suelde el cable negro al cable de tierra principal.
- Suelde el cable rojo al cable de alimentación principal.
- Suelde el cable amarillo a la clavija 3 (digital),
- y el cable naranja al pin 2 (digital). Estos son justo al lado de los dos pasadores GND en el micro pro.
- Conecte la mitad hembra del cable de extensión de servos que usted previamente cortado por la mitad (recuerde - usted soldar el lado macho a la tira de LED).
- Suelde el cable rojo al cable de alimentación principal.
- Suelde el cable negro con el cable de tierra principal, o uno de los pines de tierra abierta.
- Suelde el cable blanco/amarillo al pin de datos 6.
Cuando hemos terminado de conectar todo junto y asegurándose de que todas las obras, sugiero pegar caliente o eléctrica grabando algunas de las conexiones para proteger de cortocircuitos o conseguir rasgado hacia fuera. Más adelante explicaré esto más.
