Intento fallido de un conector de cables del puente para una placa base (6 / 6 paso)

Paso 6: Un desastre

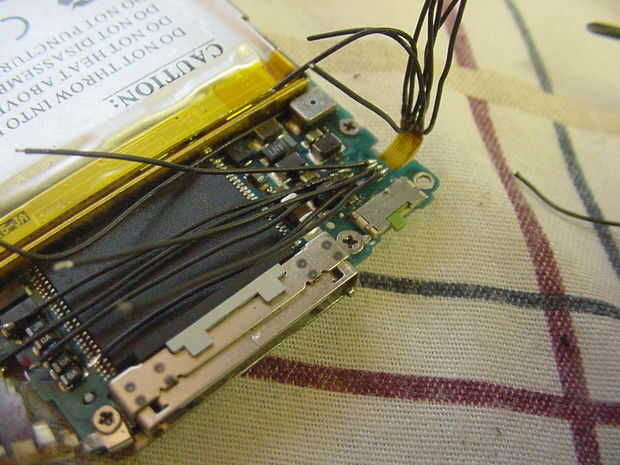

Aquí está el gran lío.

Ordena a través de él con las pinzas.

Tengo 8 conexiones en la placa base y 8 del conector flexible.

Aquí, amigos, es donde me di por vencido. He conseguido conectar una conexión. Yendo a través de los otros alambres, un cable vino desoldered. Entonces, otro cable.

Por favor tenga en cuenta que tenía que volver a soldar cada cable 3 veces en el conector y unos cables en la placa base. el alambre que usé es simplemente demasiado grande. No estoy seguro de qué calibre es mejor (calibre 50?).

Voy a intentarlo de nuevo con el alambre más delgado que no corte al hilo fuera de la placa base o del conector.

Ahora tengo una unidad 4 gigabyte con una buena pinta, pero inútil pantalla. Es tan frustrante. Sin embargo, creo que con alambre más fino, que funciona perfectamente!

No le estoy dando para arriba. Sin embargo, otro punto de la conexión de la placa base arrancada, así que tengo que rastrear, también. Pero encuentro donde se conecta y se repararlo cuando sea más pequeño alambre.

El mayor problema estaba tratando de doblar y manipular los cables para reunirse entre sí. Era nada más que problemas.

Continuará!

Una actualización:

Al quitar los cables, tres más de conexión fueron ripeados forma la placa base. Era capaz de rastrear una conexión a un punto soldable, pero era incapaz de encontrar cualquier lugar en la placa madre donde se podrían soldar los otros dos. Lamentablemente, puedo ha llegado al final total de este proyecto.
