Paso 2: Conectan
Hay algunas notas que usted debe saber antes de comenzar:
-El acelerómetro funciona con 3V3, 5V no en tarjeta de expansión de Arduino.
-Hay dos opciones: ajustar la tarjeta de expansión a nivel de lógica de 3v3 o insertar las resistencias entre la conexión I2C.
-La segunda opción funciona así:
MMA8452 <> – Edison (nivel de lógica de 5V)
VCC---fuente de alimentación 3V3
TIERRA---GND
SCL SCL---330R---
SDA SDA---330R---
-El MMA8452 utiliza protocolo I2C, y tiene 2 dirección de la identificación basado en SA0 pin:
1---> 0x1D
0---> 0x1C
Si no dejas SA0 Conecte, tendrá lógica 1, significa la dirección de la identificación 0x1D
-El motor servo consume mucha corriente, así el cable USB no suministrar suficiente energía para hacerlo correr. Por lo tanto, se necesita batería de 9V o un adaptador para alimentar más a través de J1 DC Jack.

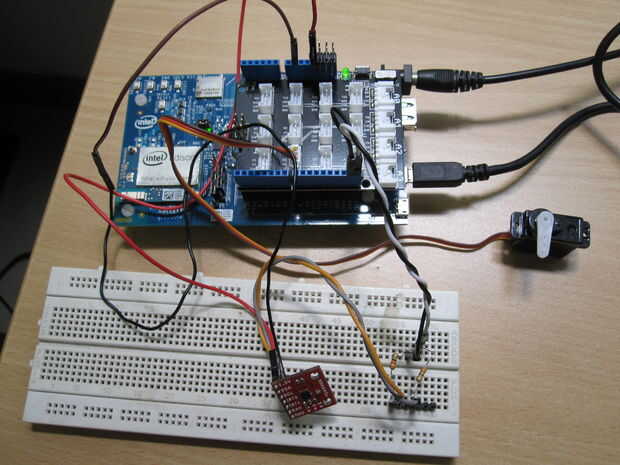

OK, eso es todo lo que necesitas saber! Vamos a conectarlos ***
Servo---> D3 puerto (Grove Base escudo)

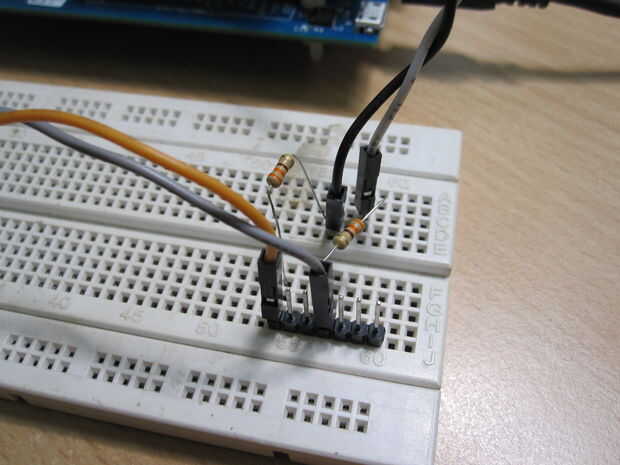

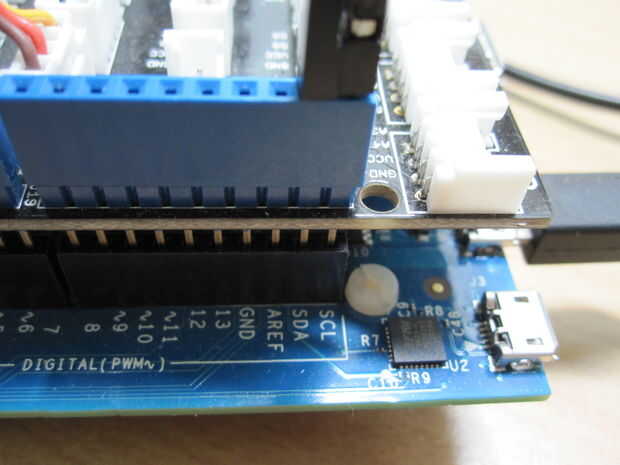

MMA8452 I2C pins (SCL y SDA)---> 330R o resistencias k 1---> SCL y SDA-puertos digitales en la tarjeta de expansión.

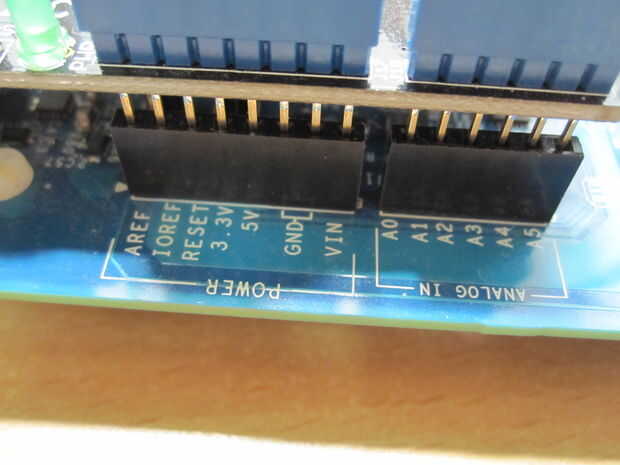

MMA8452 VCC---> Puerto de 3V3 de los puertos de energía.
