Instrumento de ángulo de contacto (6 / 11 paso)

Paso 6: Etapas y mecanismos de etapa

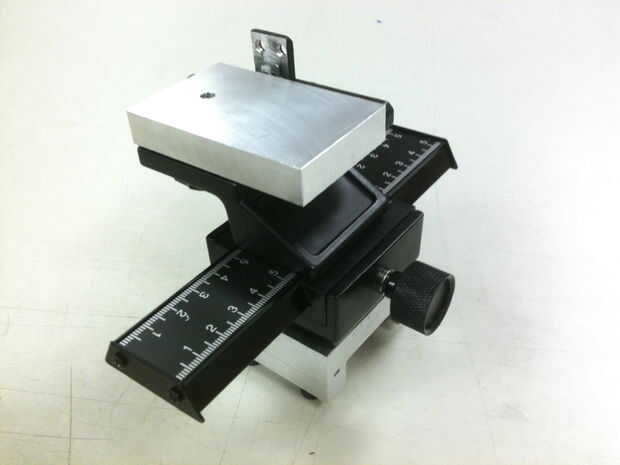

Diseño el conjunto de la etapa para mover ambos verticalmente, para traer a la superficie en contacto con la gota y lateralmente por lo que múltiples gotas pueden crearse en diferentes puntos de la superficie de la muestra. Para ello, he comprado dos mecanismos de estante y del piñón que monta el pedazo de la etapa a, y todo el conjunto se monta directamente en la base, bajo el sistema de dispensación.

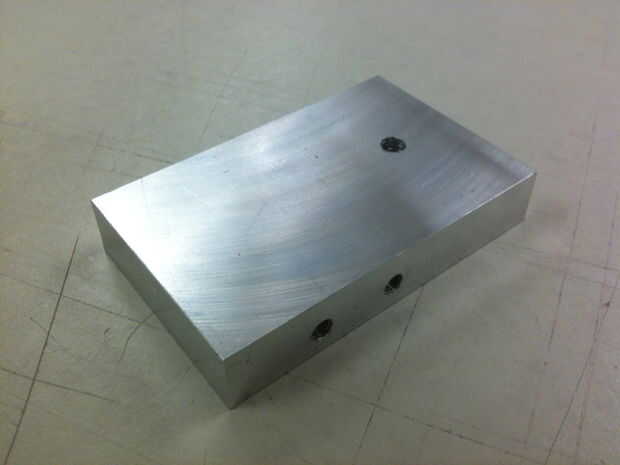

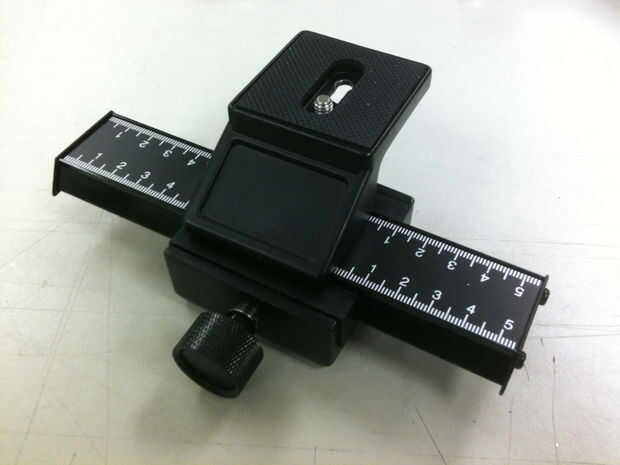

El gran estante y piñón, que proporciona el movimiento lateral, fue de un montaje de cámara de precisión y tiene cerca de cuatro pulgadas de viaje y es robusto y ya tiene los orificios de montaje utilizable. Esta pieza se monta en un bloque de aluminio molido manualmente que establece el conjunto de la etapa a la altura adecuada que permita la gota líquida estar a la vista del microscopio cuando se sienta en el sólido.

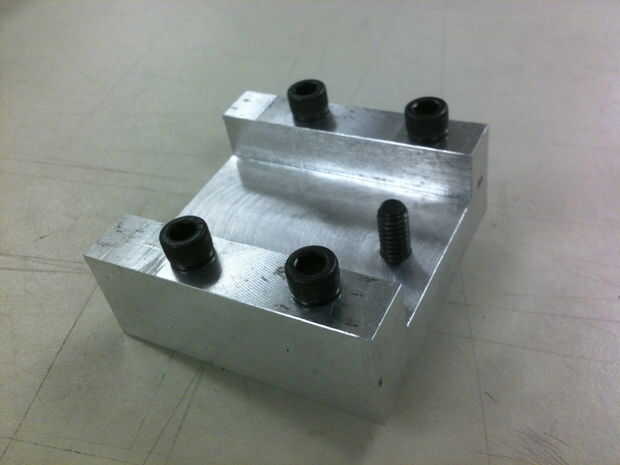

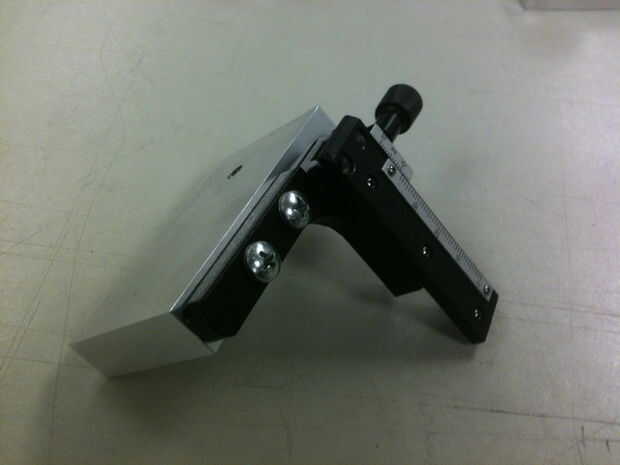

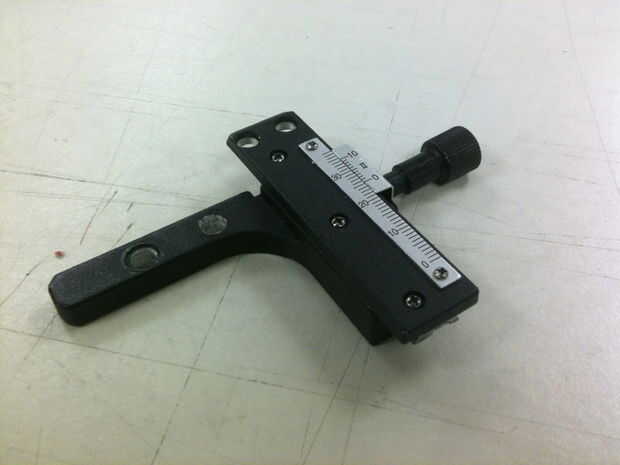

Hay otro molido bloque que monta en la parte superior de la cremallera y piñón grande, y que se monta en el piñón más pequeño. Este mecanismo más pequeño es realmente originaria de un montaje de etapa de microscopio y proporciona el movimiento vertical para la etapa de este instrumento. La etapa se monta directamente a este mecanismo para que se mueva cuando cualquiera de los mecanismos se mueven. Ambos sentidos de la marcha de la etapa son operadas manualmente a través de los mandos en cada mecanismo.

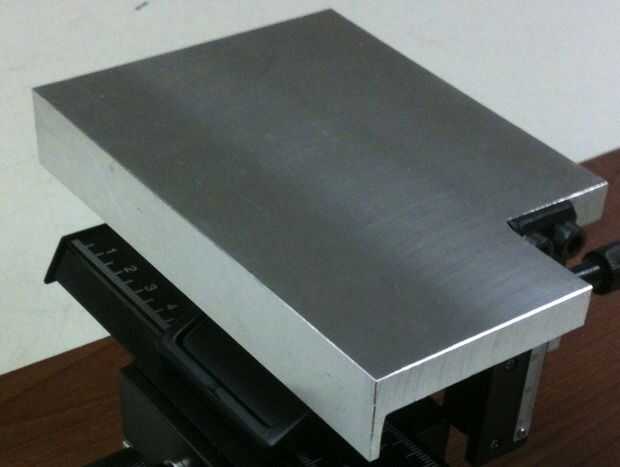

El pedazo de la etapa actual es una pieza de aluminio molido manualmente, con dos agujeros perforados y mano girada, utilizados para montar el mecanismo de movimiento vertical.
