Paso 5: Crear el brazo de momento de reposapiés ranurado

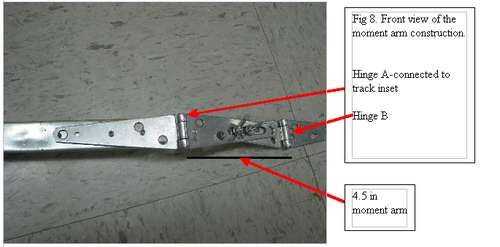

Yo los he etiquetado como A y B en la figura 8, 1 º de imagen
En primer lugar, encontrar un hinge(A) largo que es al menos tan larga como la longitud del brazo del momento elegido. Basado en la longitud del brazo de momento (de su elección), puede que necesite cortar un lado de la bisagra. (Si no quieren tratar con la física para los cálculos de brazo de momento, sólo encontrar una bisagra alrededor de una longitud de 4.5 pulgadas). Para mi maqueta, la dejé en 4,5 pulgadas (Fig. 8, 1 º imagen). '
A continuación, necesita crear el mecanismo de asignación. Este mecanismo aumenta la longitud del brazo de momento, durante la elevación, así, así que esto debe tenerse en cuenta para la optimización.
Encontrar un conjunto de bujes pequeños. Estos se utilizarán como sus rodillos en su ranura. Tome la bisagra y use el molino para crear una ranura de anchura depende del diámetro de sus casquillos (usar pinzas). Vea la figura 9, 2 º imagen. Debes hacer muchas pasadas con el molino y usar lubricación, porque el material de bisagra es de acero.
En tercer lugar, tomar la segunda bisagra (B), y deben adjuntar los rodillos buje a esta bisagra.
Los bujes deben cortar o archivados a la altura del espesor de la bisagra A. Por favor, ver Fig 9, 2 º imagen de referencia. Encontrar dos pernos que encajan dentro de los orificios internos de los dos casquillos. Perforaciones correspondientes para perno de tamaño a través de la bisagra (B). La distancia entre estos dos agujeros también dicta cuánto extensión tendrá su brazo de momento. Puede que desee considerar taladrar más agujeros para propósitos de prueba.
Ahora montar ambos a través de los orificios de la bisagra B, entonces los bujes y finalmente a través de la ranura de la bisagra A (Fig. 9, 2 º imagen). Asegúrese de que los bujes mover y rodar fácilmente dentro de la ranura y crea un movimiento de extensión.
Bloqueo en los casquillos con arandelas y tuercas/tuercas/tuercas de seguridad.
