Instrucciones para completar la maqueta de la pista Slide diseño de elevación/descenso de reposapiés montada en el centro en sillas de ruedas eléctricas (3 / 8 paso)

Paso 3: Crear una diapositiva de pista articulada

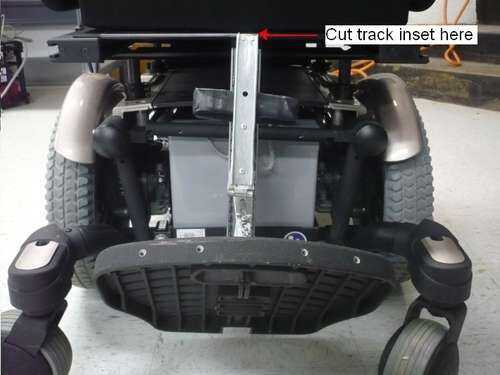

El margen de pista tendrá que ser cortado otra vez. Esta vez, el corte se hace, para que cuando la pista inserción recorridos hasta la pista baseand alcanza la captura-lock (se muestra en la Fig 4, 3ª imagen del paso 2), que no se extienda más allá del asiento bien (debajo de la parte inferior del asiento). Coloque el portaobjetos de la pista, verticalmente, cerca de la base de la estribera y extender la pista de la inserción, de la base de la pista hasta que encaje en el mecanismo de bloqueo de la base (mencionado en el paso 2). La pista puede viajar por encima del plano del asiento bien y pueden interferir con la transferencia. Medir el punto en que la pista de la inserción recorridos por encima del plano del asiento bien, tienes que cortar en este punto (ver imagen 1).

La inserción de la pista se puede cortar a través de la sierra.

Ahora usted necesita conectar las dos piezas cortadas con una bisagra. Encontrar una pequeña bisagra, como se muestra en la Fig 5, 2 º imagen.

Localice los agujeros en ambas piezas de la pista de la inserción para el taladro, de tamaño adecuado. Asegúrese de que las piezas de inserción vía línea de taladros y utilizan remaches para asegurar la bisagra. Tendrá que limar los remaches.

Resultado final se muestra en la Fig 5, 2 º imagen. Yo.125 en remaches de tamaño, y un.133 en taladro de tamaño broca para taladrar el interior de la pista.

Antes de continuar con las próximas paradas de modificar tu pista Deslice con pista articulada empotrada, quiero mostrar el resultado final, y pasos 4-6 detallaremos cómo hacerlo de una parte, que se detallan a continuación en la Fig 6, imagen 3.
