Instrucciones de montaje PIvena con pantalla de 1280 x 800 (4 / 5 paso)

Paso 4: Montaje de LCD

  1. Agarre de tornillos de 1/2"(6), (2) soportes de madera de ángulo, (1) soporte de madera largos, LCD

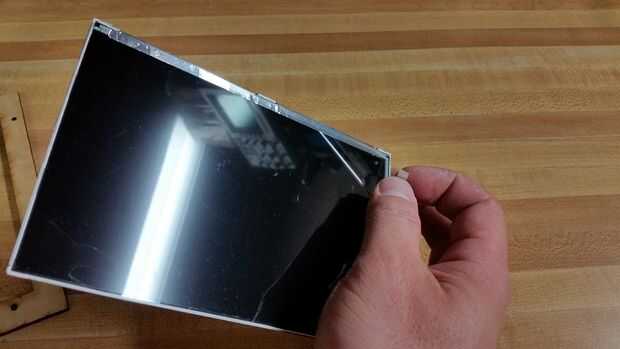

  2. Si todavía tiene la pantalla LCD es película protectora en ella, ahora es un momento conveniente para quitarlo

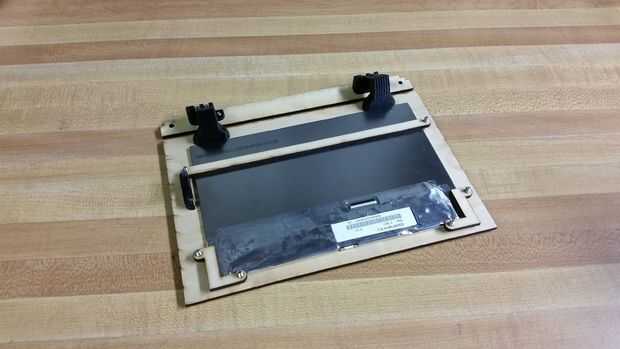

  3. Conjunto de la cara del bisel montado abajo y prende la pantalla LCD.

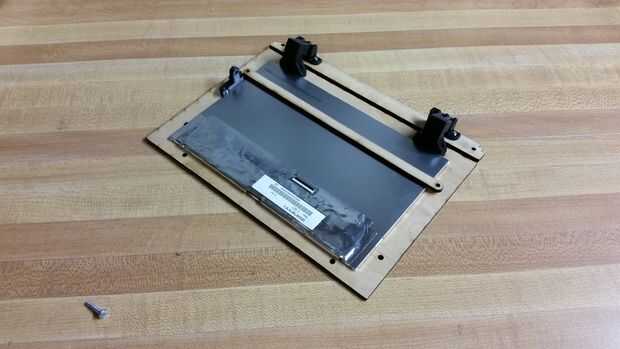

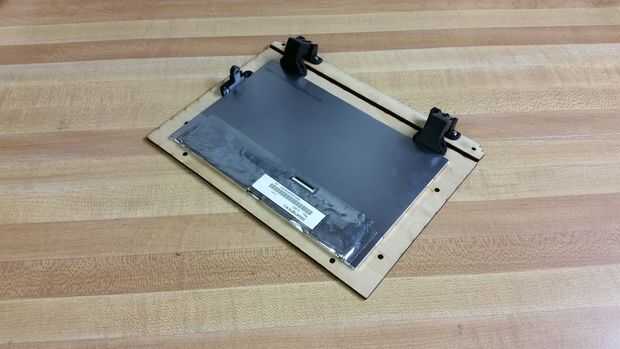

  4. Instale el soporte de largo con (2) tornillos de 1/2". Los tornillos serán del uno mismo hilo en la madera del soporte.

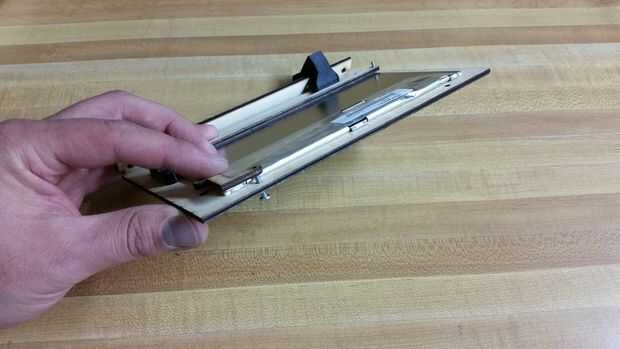

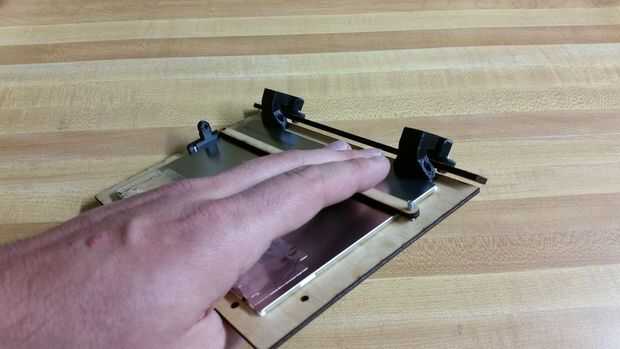

    1. Sólo apriete ligeramente el soporte, tendremos que empujar un poco más tarde la pantalla LCD

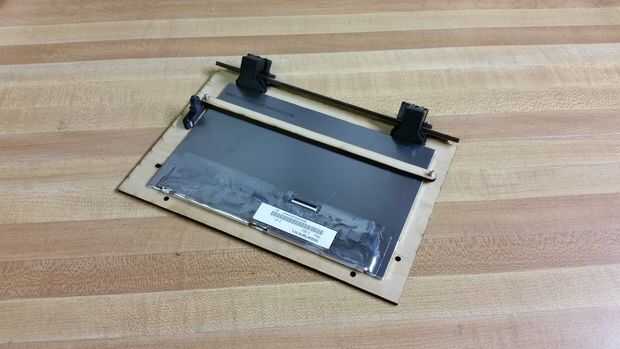

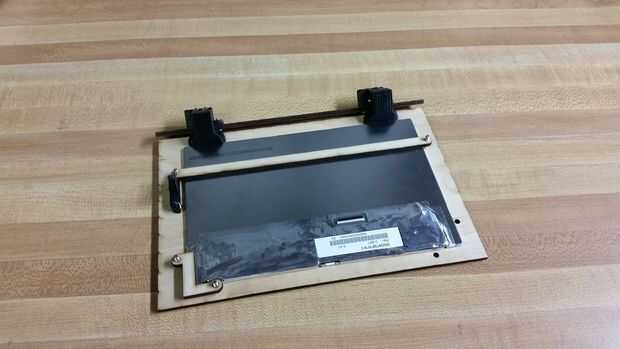

  5. A continuación coge un ángulo soporte madera y utilizar (2) tornillos de 1/2" para instalarlo. La parte posterior de la pantalla está cubierta con una cinta de metal que no queremos hacer mucho de cualquier presión. El soporte está diseñado se superponen ligeramente el área cubierta.

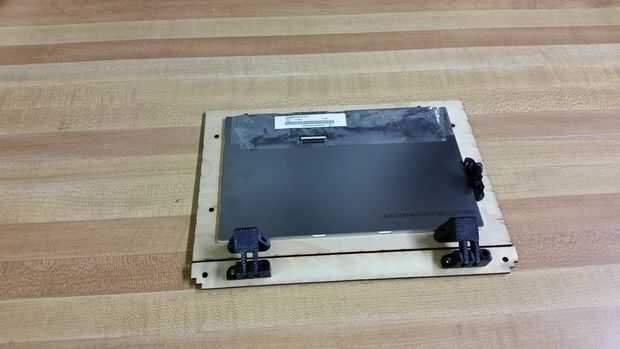

  6. Instale el soporte pasado.
