Paso 12: Capítulo 10 - armazón
1001 marco - piezas necesarias
- Montaje de la base
- Protuberancias de la torre 600 largo x 3
- M3 x 8 toma los tornillos de capuchón x 6
- Tuercas de la t-ranura de m3 x 6
- Conjunto superior
- M3 x 35 toma los tornillos de capuchón x 3
- M3 x 8 toma los tornillos de capuchón x 3
- Tuercas m3 completas x 6
- Arandelas m3 x 3
- Rieles x 3
- Asambleas de tope x 3
- Soporte de extrusora
- M3 x 8 toma los tornillos de capuchón x 3
- Tuercas de la t-ranura de m3 x 3

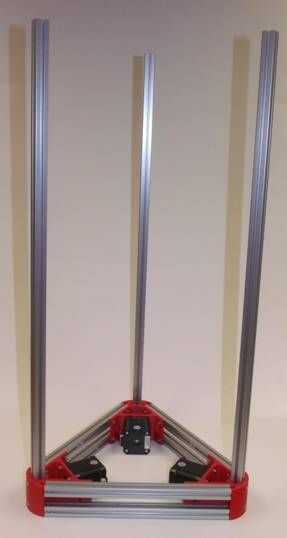

1002 torres de ajuste a la base
Caben dos M3 x 8 tapa de tornillos y tuercas a uno de los soportes de motor (se puede mantener la tuerca con un par de pinzas). Mantenga suelta y alinee la tuerca superior con 2 lados paralelos verticales como se muestra en la imagen.
Inserte una extrusión de la torre tratando de no golpear la base para no molestar a la alineación de la tuerca. Con suerte la tuerca se deslizará en el canal de la protuberancia de la torre, lo que le permite empujar la torre hasta la segunda tuerca. Si no se moverá y la cabeza del tornillo de la cabeza comienza a moverse hacia arriba, entonces suerte no estaba con usted. Quitar la extrusión e inténtelo de nuevo. Repita hasta que lo logras! También puede tratar de ajustar el tornillo de cabeza plana ligeramente utilizando una llave hexagonal.
Una vez que la torre ha sido empujada hacia abajo en el soporte y alcanza la segunda tuerca, invertir el cuadro, alinee la segunda tuerca con el canal y empuje la extrusión del marco en alineación con la parte inferior del soporte del motor impreso.
Apriete los dos tornillos de cabeza plana y repita para que las otras 2 torres completar la parte más difícil de la construcción.
1003 identificar X, Y y Z Torres
Desde este punto en la Asamblea, es necesario identificar individualmente las 3 torres. Como se observa, la torre izquierda delantera será X, la torre derecha delantera Y y la torre trasera Z. Los soportes de motor en el cuadro han sido etiquetados por consiguiente y las protuberancias junto a ellos se hará referencia a como X-Y, Y Z y X Z.
Rieles laterales de bolas apto 1004
En primer lugar, conecte uno de los titulares del tope plástico a cada una de las protuberancias de la esquina para que queden 10cm de distancia del montaje de la base. Sirven como soportes de los rieles laterales del rodamiento de bolas.
No es importante que sean exactamente 10cm de la base. Es mucho más importante que tienen exactamente la misma distancia de la base.
Montar 5 tuercas de ranura en t en los rieles laterales, con cinco M3 x 8 tornillos de cabeza plana, dejando 3 huecos vacíos entre cada tornillo.
Luego facilitar los carriles laterales con las tuercas de ranura en t en una de las protuberancias de la esquina (hacia). Apriete.
Repita para las otras dos protuberancias de esquina.
Instalación de la araña de 1005 - piezas necesarias:
- Marco montado
- Armado de la araña
- M3 x toma 16 tornillo de cabeza plana x 6
- M3 x 8 toma los tornillos de capuchón x 6
Una la araña a los carriles deslizantes con cada dos M3 x 16 en la parte superior y dos M3 x 8 tornillos de cabeza plana en la parte inferior. Ajustar la araña de tal manera que el ventilador apunta hacia adelante hacia la Y y la porción angosta del carro adaptadores punto hacia abajo.
Topes de ajuste 1006
Colocar un tope a la parte superior de cada torre contra los rieles de deslizamientos, hacia dentro. Ajuste al ras contra los rieles de deslizamientos.
Nota: La pestaña del conector de tope central se pone en el camino al apretar el tornillo de cabeza plana. Como no se utiliza, se puede doblar ligeramente por lo que la clave hexadecimal caben más allá de ella.
Estirador apto 1007
Montar los 2 M3x8 tapa tornillos con tuercas de ranura en t de M3 (sueltas) y deslícelo sobre la torre Z, hacia el exterior. Tornillo en el lugar cerca de la parte inferior de la torre Z, luego conecte la extrusora que con 2 tuercas y los tornillos de casquete M3x16.
Conectar el tubo PTFE en el extractor y apriete el tornillo.
Marco superior Ajuste de 1008
Usted tendrá que colocar el marco base sobre un soporte bastante fácil acceder a la parte superior de las torres.
Montar un M3 x tuerca de tornillo de cabeza plana y ranura en t de socket 8 para cada soporte.
Ajuste la parte superior del soporte a las Torres (agujero de la tuerca hacia abajo), alineando las tuercas para que deslice en los canales.
Una vez las 3 esquinas totalmente en las protuberancias de la torre, empuje que ellos más abajo hasta que queden al ras contra los topes y unos 10mm de la protuberancia sobresale por encima de cada soporte. ¡ No apriete el M3 x 8 toma los tornillos prisioneros todavía!
Montar un M3 x 35 tornillo con arandela en el agujero del tensor de correa inclinada en la parte superior de cada soporte.
Ajuste un M3 en cada perno de debajo de la tuerca y apriete lo suficiente para dibujar en la trampa de la tuerca sin levantar el soporte en el pilar.
Todavía no apriete de los tornillos en la parte superior del marco.
