Paso 4: Hacer los dispositivos de entrada analógicos

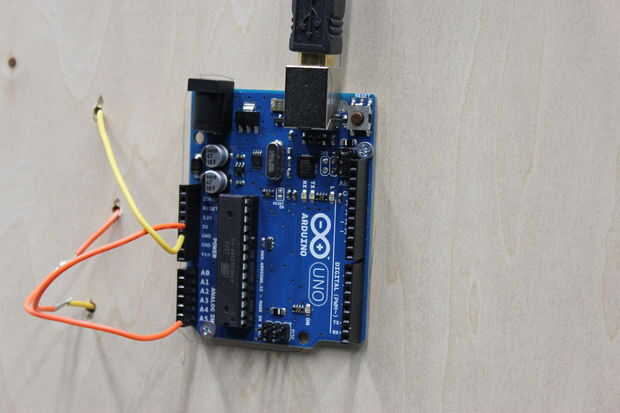

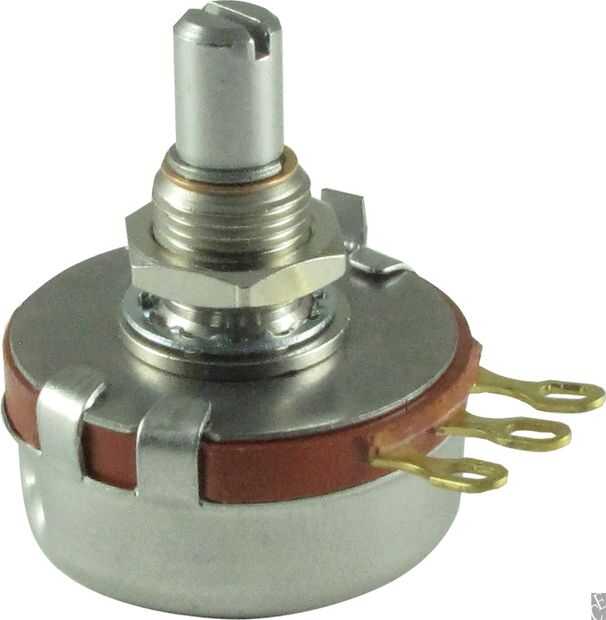

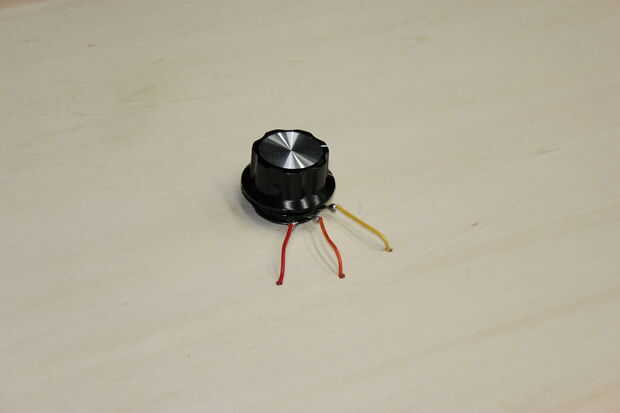

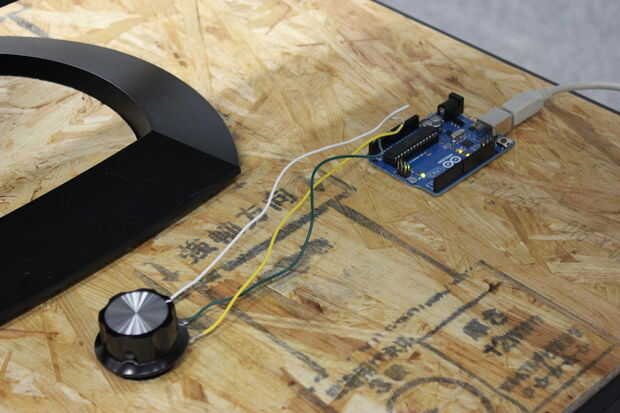

Usé dos baratos potenciómetros (potes) de la tienda de electrónica y al diales de la parte superior. Las macetas tienen 3 pines. Fije y longitudes de salto cable a cada pin de soldadura. El pin izquierdo (cuando los pines apuntando lejos de usted) va a los 5V de arduino, y el pin correcto va a tierra (GND) de arduino. El pin central es la salida y esto va con el conector de entrada analógico de su elección en el arduino. Para el parche de Max/MSP que viene más adelante usé analog pin 19 (A5). Si utiliza un pin diferente en el arduino entonces usted necesitará entrar en el parche y cambiar la configuración. Esta es una buena referencia para conexión analógica Lee.
Las fotografías de arriba mejor no se utilizan como referencias cuando se trabaja fuera que pote pin va a que pin del arduino ya que hay varios colores de alambre soldadas juntas (me quedo sin cable).

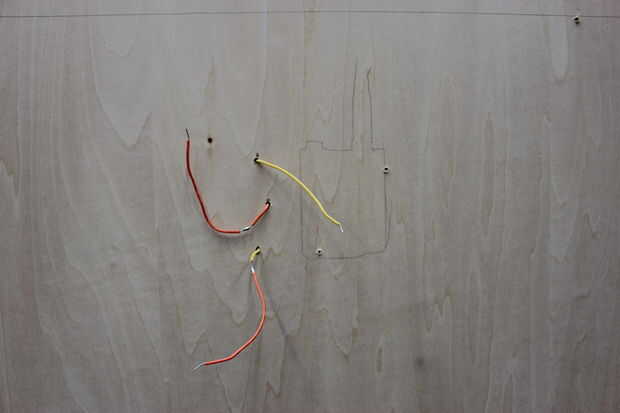

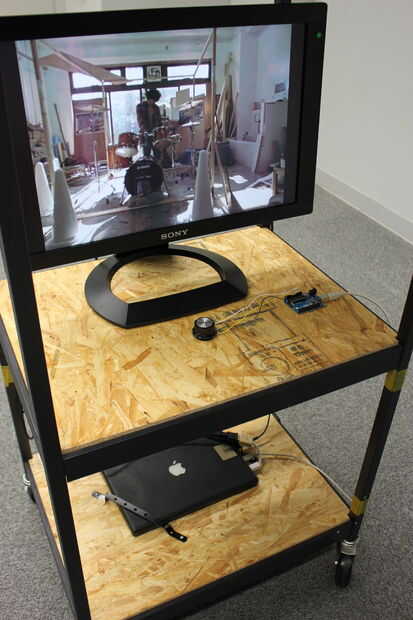

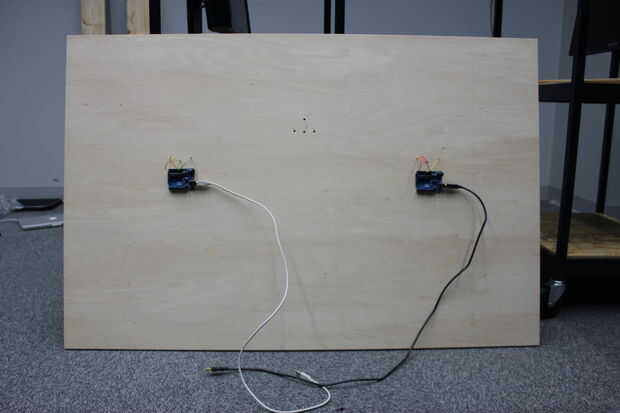

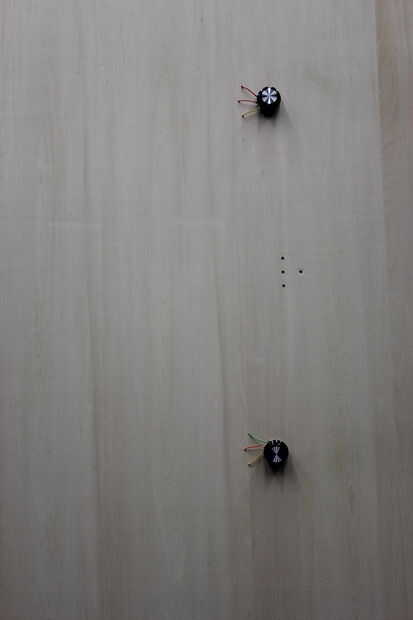

Para propósitos de la exhibición, usted puede pase los cables a través de la tabla (o lo que usas) antes de conectarlos y fije los arduinos debajo con tornillos, manteniéndolos ocultos a la vista o simplemente dejarlos en la parte superior. He arreglado las macetas cortando agujeros circulares en la madera en posiciones cómodas con ambas manos mientras está sentado. Pegamento caliente es buena para mantener en su lugar.
Esta es la parte del proyecto que me interesa más: donde la interacción física en nombre del espectador genera un cambio en la percepción. Esta es la primera vez que he usado arduino para convertir una entrada analógica a una salida digital, y el dispositivo analógico es muy tosca, pero creo que hay un montón de posibilidades interesantes.
Si alguien tiene alguna buena idea para otros sensores que podrían ser interesantes sería muy agradecido por comentarios. Pensé en tal vez usando un acelerómetro para hacer un dispositivo que requiere movimientos más apropiados al contenido del vídeo. ¿En el caso de la batería, por ejemplo, podría acelerómetros conectados a tambor pega trabajo en la entrada analógica?
