Paso 1: montaje

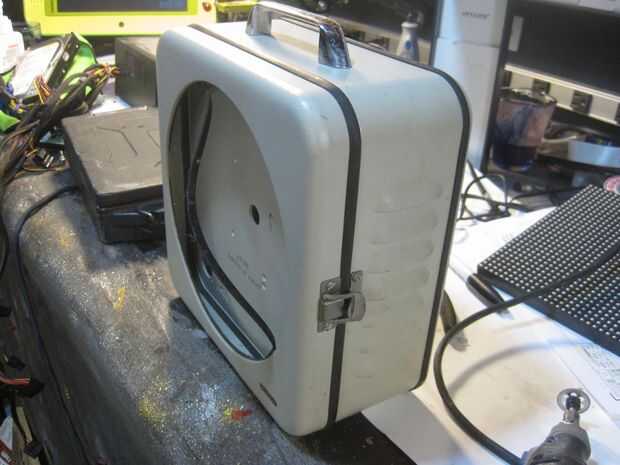

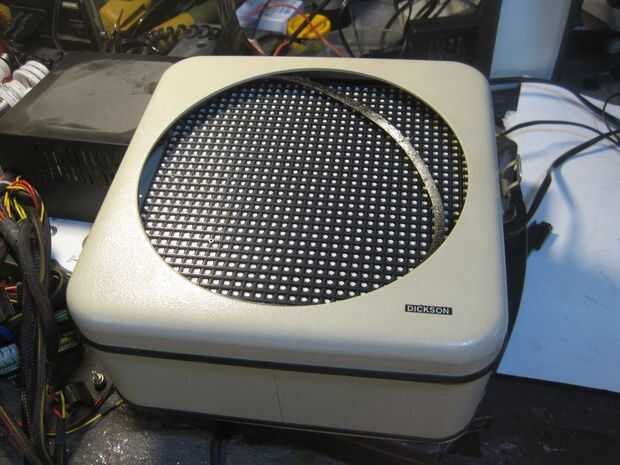

Mientras escarba en una tienda electrónica de sobra, me encontré con este recinto que solía ser algún tipo de gráfica de dispositivo de gráficos. Apenas mi suerte, que ajusta perfectamente el panel de LED.

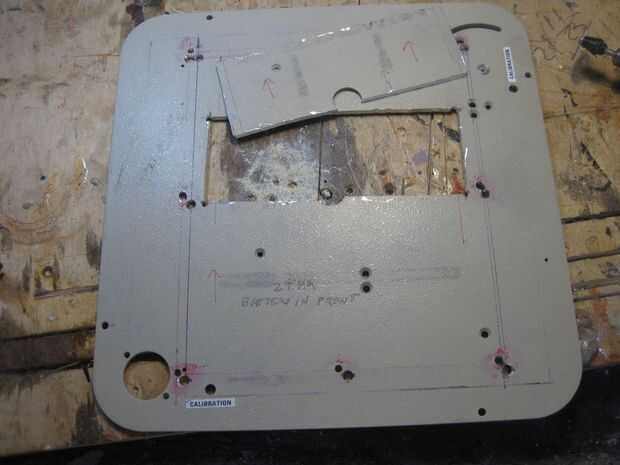

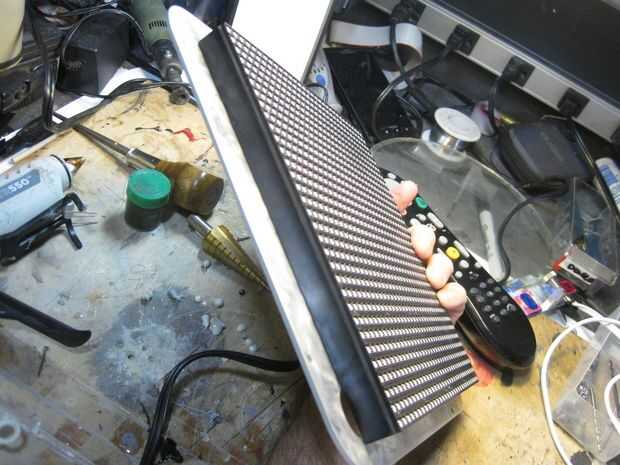

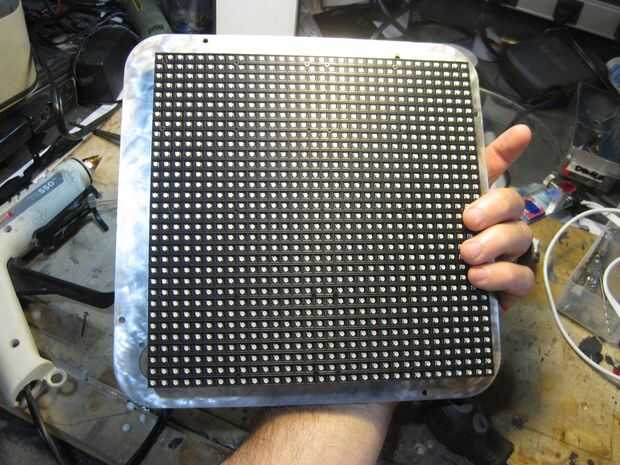

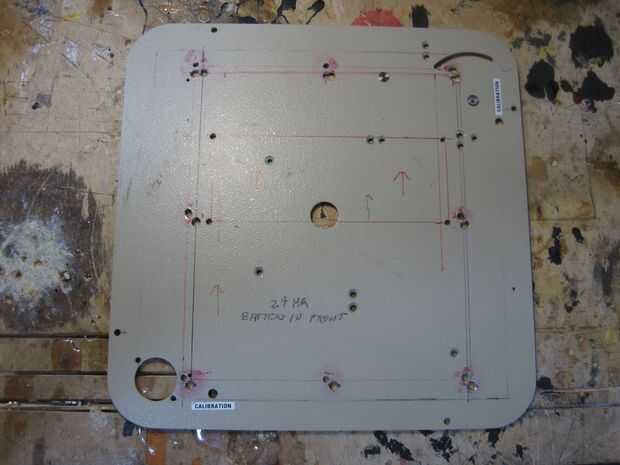

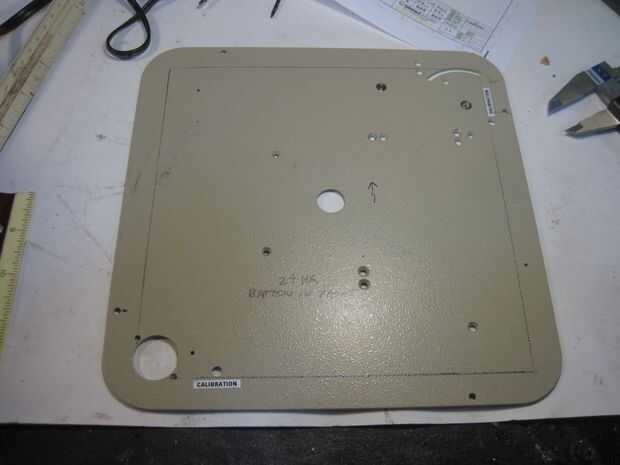

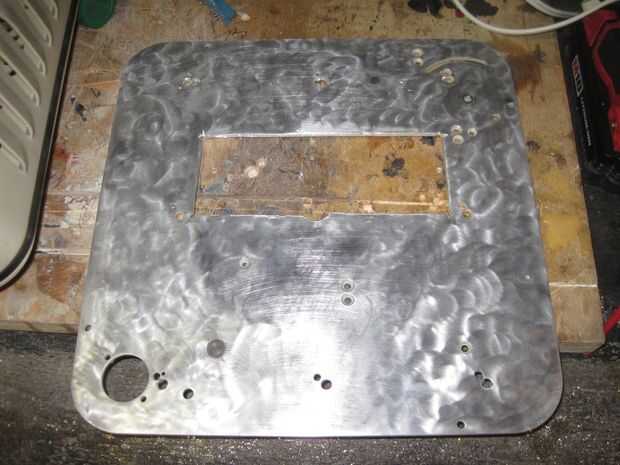

Después de quitar el interior plateado de metal, utiliza esta plantilla para perforar los agujeros para montar la matriz de LED. La matriz de LED tiene 8 tornillos en la parte posterior de la misma. La plantilla de montaje muestra la colocación de los 8 tornillos en la parte posterior del panel del LED así como el recorte es necesario el LED panel de cables encabezado y poder. Usar (8) 4-40 x 5/16 tornillos de cabeza (no incluidos en el kit) para el montaje.
Aquí está también una Guía de montaje genérico para el kit.

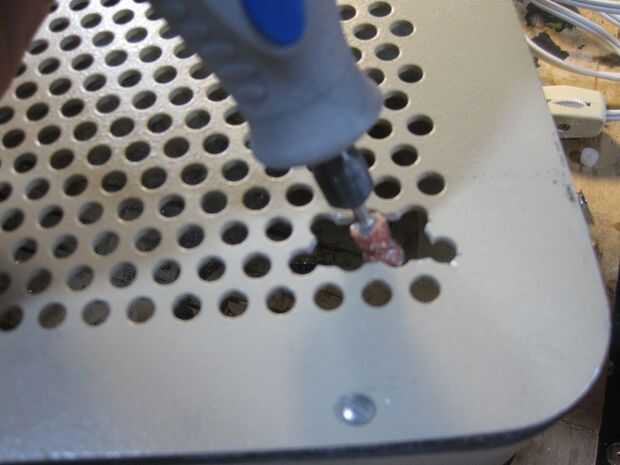

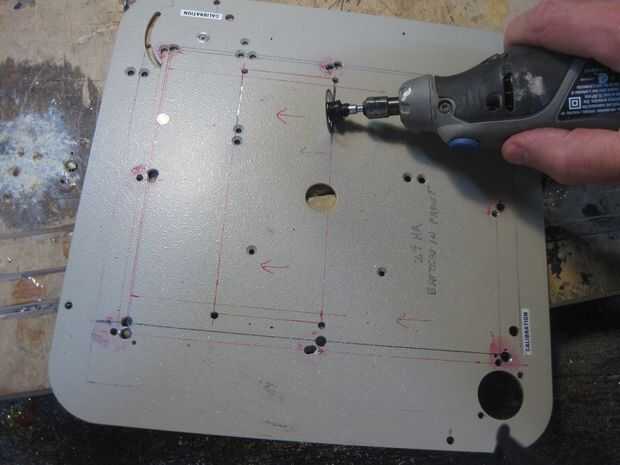

También usted tendrá que cortar un rectángulo de recorte (también en la plantilla de arriba) para enrutar el cable para conectar la matriz de LED a la Junta IOIO.

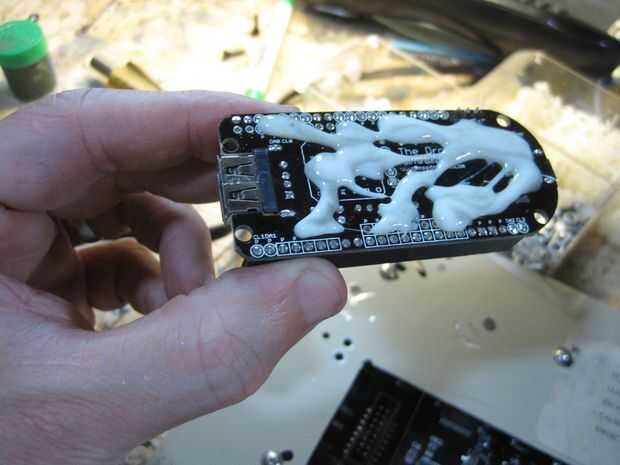

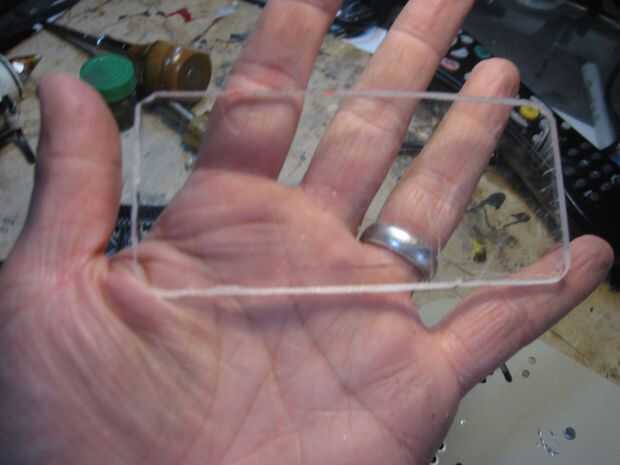

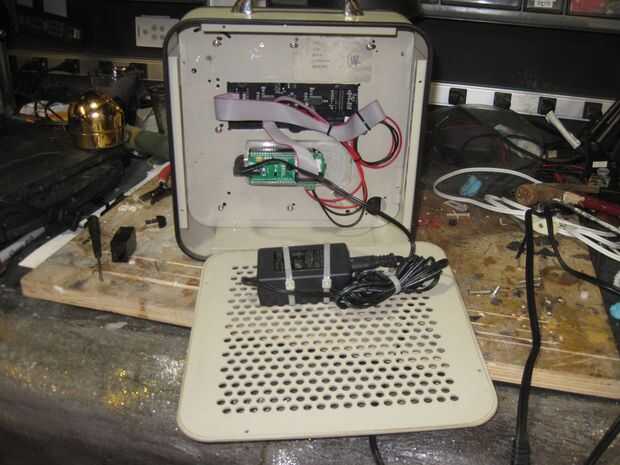

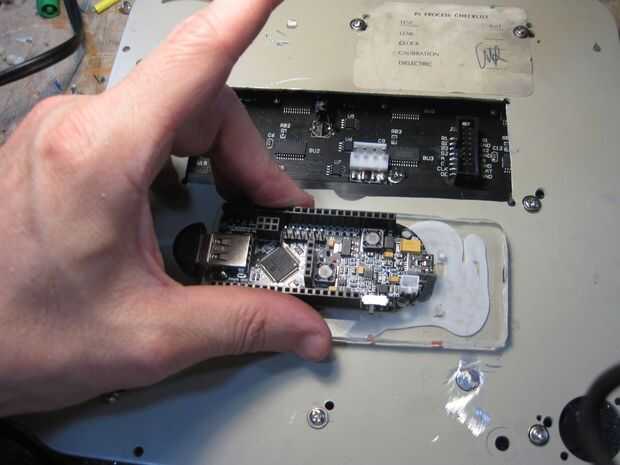

Entonces es sólo una cuestión de conectar el cable de cinta (incluido en el kit) de la Junta IOIO a la matriz de LED y portante dentro de la caja (pegamento caliente usado en este caso).
Todo el proyecto es de código abierto. Si se puede codificar en Java, puede aprovechar SDK de PIXEL para agregar nueva funcionalidad.
Información para los desarrolladores PIXEL == > Link
Código fuente para Android == > Link
Código para la aplicación de PC fuente == > Link
Agradecimiento especial Ytai Ben-Tsvi, creador de la Junta IOIO, por su inestimable ayuda en este proyecto y a Roberto Márquez que desarrolló la aplicación para PC de píxel.
