Paso 1: Hardware: piezas y herramientas
Lista de piezas
-Frambuesa Pi con tarjeta SD
-Escudo prototipo o similar
-PIR Sensor
-Fuente de alimentación 5V
-Cables y electrónica pequeño
-Altavoces compatible RPi
Opcional:
-USB de sonido
-WiFi / adaptador de red
-Caso
-Conectores y enchufes
-Interruptor y botón
-Partes pequeñas Misc
Obligatorio:

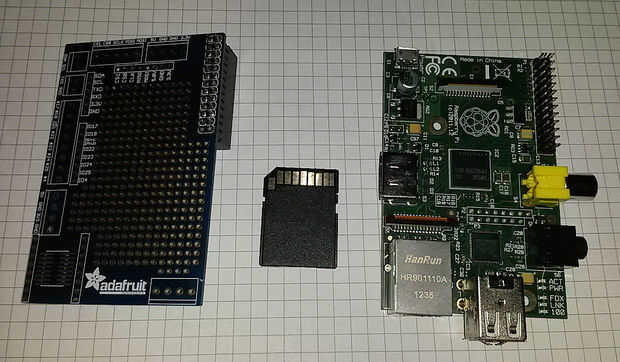

- Frambuesa Pi con tarjeta SD
Usé un B512 RPI2 con un 8 gb tarjeta SD pero todas las demás funcionaría para este proyecto. Me gustaba usar un cero pero estaba totalmente agotado por el momento, así que compré un 3B pero uso el 2B porque porque el 3 era de brillante, me gusta mantenerlo para jugar alrededor con el nuevo CPU. Realmente no cuenta que utilizas ya que los pines GPIO de predeterminado en mi script en el mismo pin en los RPi. Y si no va a ejecutar un archivo de audio muy largo, hasta 256mB de RAM sería suficiente.
- Escudo de prototipo o similar
Dependiendo de la frambuesa se utiliza y si vas soldar o breadboard de configuración que necesita para obtener la parte derecha aquí. Puede utilizar cables de salto, en una configuración protoboard.
He utilizado: https://www.adafruit.com/product/801
- Sensor PIR
Usé un HC-SR505 porque es pequeño. Pero se podría utilizar cualquier sensor PIR con la fuente de 5V y 3.3V salida. (Podría usar otra fuente y tipos con el desplazador del nivel correcto y la instalación de suministro de energía de salida)
- Fuente de alimentación 5V
adecuado para su instalación (solución más fácil es micro USB RPi).
Utilicé una fuente de alimentación de 5V 3A desde un router viejo.

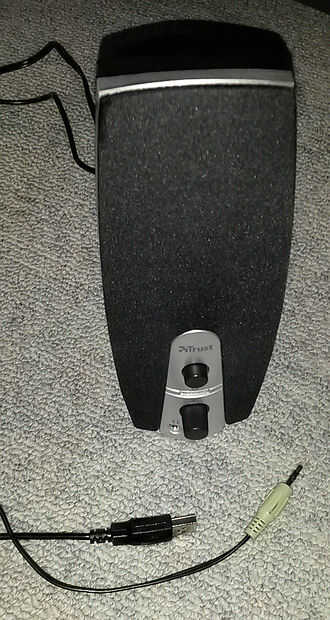

- RPi/PC compatible con altavoces
Usé uno con USB potencia y 3,5 mm jack de audio. Hay un par de este tipo de altavoces alrededor. Elegido un altavoz activo porque ha dedicado energía control y recambio de volumen si necesita ser un poco más fuerte entonces normal. Un pequeño Altavoz pasivo había hecho el trabajo, pero son difíciles de encontrar aquí y sobre el mismo precio como activo XD
- Cables y pequeña electrónica
Consulte en el paso de "Hardware: esquema" para más detalles.
- Piezas pequeñas de Misc
Usé la tubería del encogimiento, tornillos, tornillos puestos, pegamento caliente, pegamento CA y pegamento compuesto 2part. Algunos viejos cable del auricular para el Sensor de PIR y algunas otras cosas pequeñas.
Opcional:
- Tarjeta de sonido USB
Se puede utilizar el audio de salida de la frambuesa sí mismo, pero ya que los adaptadores USB son baratos y la calidad del audio es mucho mejor. Yo siempre uso uno de estos en mis proyectos audio de RPi. Si quieres seguir mi guía de instalación elija uno con un conjunto de chip cm108 c-medios de comunicación .
He utilizado: https://www.adafruit.com/products/1475

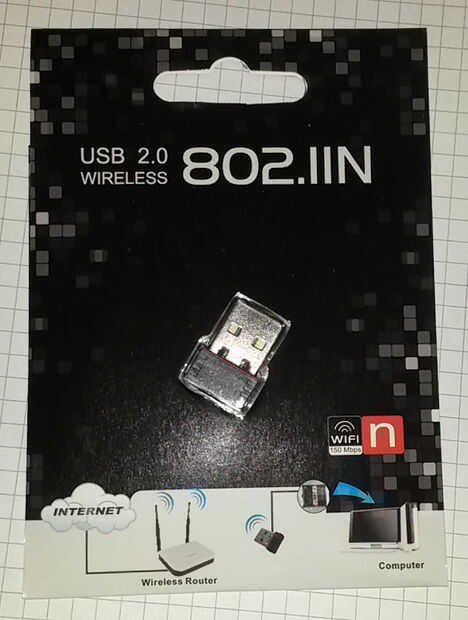

- WiFi adaptador de red
No es necesario pero es más fácil entonces alambre del enchufe, para ganar acceso a la red desde fuera de la caja.
Usé uno con una Ralink RT5370 que era un poco dolor de configuración en modo AP, pero si quieres seguir a mi guía 1:1 uso de las mismas, pero ten cuidado hay otros conjuntos de chips que están mejor soportados en RPi/Linux.

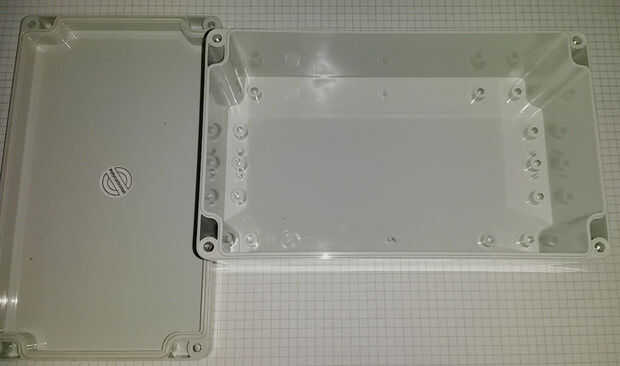

- Caso
Adecuado para su configuración si se utiliza uno. Esto depende también fuertemente sobre el medio ambiente donde se instale la frambuesa. Mina no es climatizada en invierno y enfría en verano pero bastante seco y poco poco polvoriento. Más como una granja antigua cabaña entonces una sala de estar. También debe solamente haber uno de un tipo de conector, por lo que cualquiera podría desenchufe el enchufe lo. Es las razones por la que he ido la "manera difícil" con un caso.

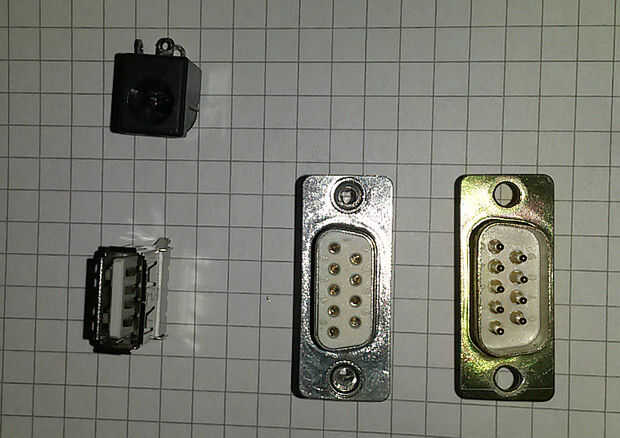

- Conectores y clavijas
Esto depende de tu configuración y tus habilidades. No es fácil cortar los agujeros necesarios para algunos enchufes. Algunos son fáciles que otros son dolor. No incluso necesite tapones ya directamente todo lo podría conectar directamente a la RPi.
Utilicé un conector de USB A estándar para la energía del altavoz, jack de corriente para alimentación principal, conector serial db9 para el sensor PIR y pins gratis ideas futuras. No necesito un jack de audio, solo que en la tarjeta de sonido.

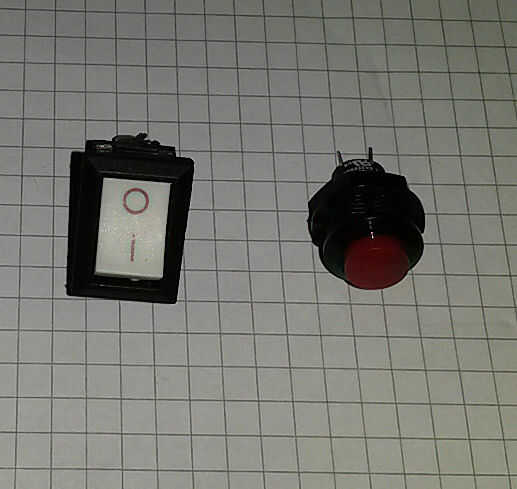

- Botón y
Opcional pero me gusta tener un interruptor de encendido en cualquier proyecto. El botón le dará la capacidad de parar la música si el disparo no deseado ocurre, b̶u̶t̶ ̶o̶p̶t̶i̶o̶n̶a̶l̶ (después de muchas pruebas a largo plazo, recomiendo uno!)
Herramientas:
Usted puede necesitar otras herramientas como las otras cosas, depende de su configuración.
Para referencia aquí las herramientas usé:
-Soldadura de hierro con accesorios
-Dremel con una fresa de 2 flauta 1/8" para cortar los agujeros de enchufe
-Archivos
-Lijas
-heatgun (para tubos de encogimiento)
-pistola de pegamento caliente
-destornillador
-cortador lateral
-garras
-ejercicios de diferentes
