Paso 6: electrónica
Archivos y materiales:
Águila fabduino archivos
Componentes y PCB Junta acción
Escudo de WiFi
Como se mencionó anteriormente, mi objetivo original era que enviar coordenadas GPS desde mi teléfono a un servidor Web, que los datos con un microcontrolador de WiFi activada y utiliza para controlar el servo.
Teléfono--> servidor Web--> WiFi--> microcontrolador permitió mover ese servo!
El reloj actual sólo se controla desde mi ordenador. Sin embargo, estoy incluyendo las instrucciones para los componentes electrónicos para cualquier persona que se siente como tratar su mano en la fabricación de su propio PCB. Si eres bastante nuevo en electrónica saltarse esta sección ya que se llena con un montón de jerga como "MOSI", "SCK" y "Riddikulus".
Porque tenía a todas las bibliotecas para el módulo de WiFi se hacen para un Arduino hizo más conveniente para utilizar un Arduino como mi microcontrolador. Entra en el Fabduino! El Fabduino es básicamente un Arduino DIY, y es impresionante. Con la Fabduino, usted puede programar el escudo de WiFi que está conectado a un Arduino. Existe gran documentación en línea, incluyendo la
y Fabkit .

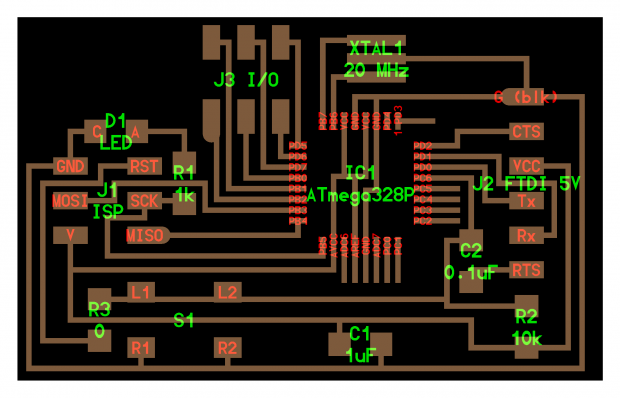

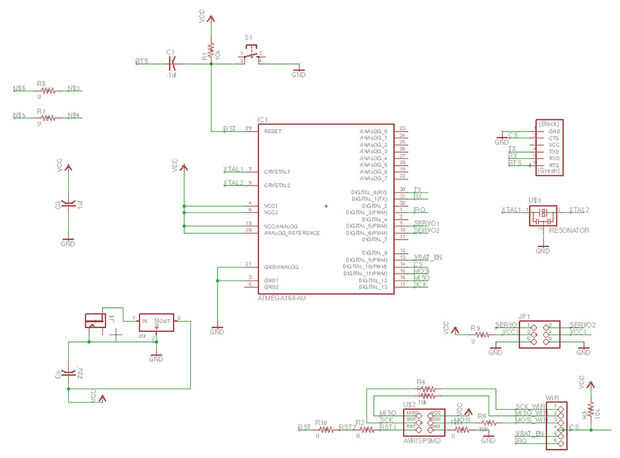

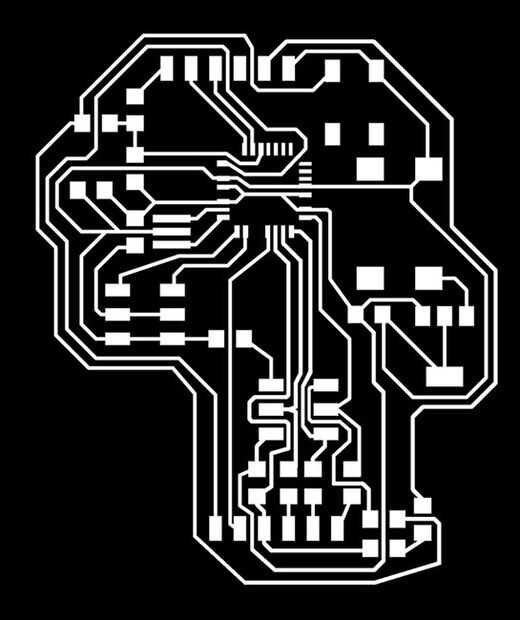

Para el diseño de mi propio Consejo, hice algunas modificaciones a las tablas existentes:
- Quitar las patas no necesitaría para el servo o WiFi Shield. (Dejé un juego de pines para un servo de segunda, en caso de decidan añadir otra mano de reloj más tarde)
- Añadiendo un regulador de voltaje y un conector de alimentación de energía externa
- Adición de resistencias a los pines MOSI/MISO/SCK que serán utilizados por el programador ISP y el escudo de WiFi y un tirón para arriba resistencia al pin CS
- Usando un ATMega328p en mi tabla en lugar de los 168, puesto estaba en el inventario tenían acceso a.
- Utilizando un resonador de 20 MHz, en lugar de resonador de 16 MHz ya que es lo que tenia en mano (he hecho una segunda tabla más adelante en que creo que usé el 16 MHz)
Si desea modificar la Fabduino más, echa un vistazo a la documentación en el escudo de WiFi.
O, si prefiere ir la Ruta Magica, trate de usar un "Punto Me" encanto en lugar de otro.
