Paso 3: El montaje del mecanismo
Archivos y materiales:
clockwork_plate.STL (x3): corte láser de acrílico de 1/4", aunque funcionará cualquier material estructural
clockwork_servogear.STL: 3D impreso o comprado
clockwork_gearshaft.STL: 3D impreso o comprado
Servo
Separadores (x12) (me acabo de encontrar unos libres ahí, así que el tamaño es bastante flexible)
Sujetadores

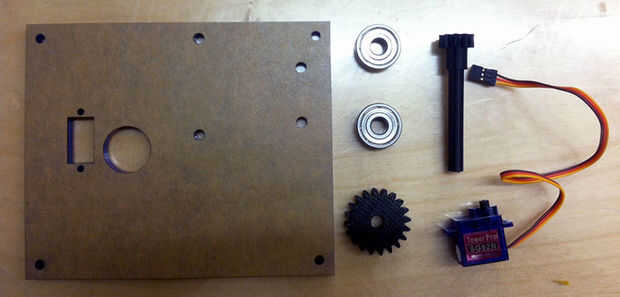

Cojinetes (en la foto 2 pero me herida usando sólo uno)

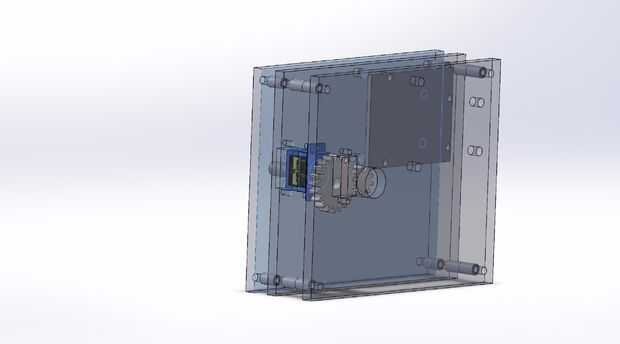

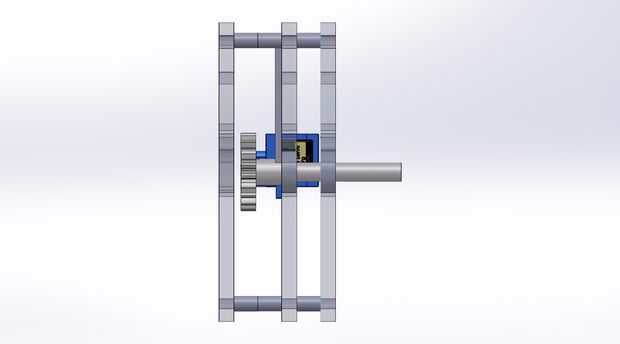

El reloj está a cargo de un servo, ya que es una manera fácil de especificar qué ángulo de la mano debe apuntar a (y tuve un servo libre). Sin embargo, ya que la mayoría servos solo 180 grados, usé un tren de engranajes de 2:1 para hacer que la mano vaya un 360 completo. El engranaje más pequeño se une al eje conectado a la mano de reloj, y el más grande está en el servo.
No tengo tiempo para comprar cualquier engranajes y por cualquier razón, el encanto invocación me estaba fallando, así que terminé los engranajes de la impresión 3D. Si usted decide comprar, ten en cuenta que el número de dientes del engranaje no importa como usted mantener la proporción 2:1. Usted podría probablemente también adelgazar la mecánica mediante el uso de engranajes de metal más delgados.
Me he decidido a impresión 3D el engranaje y el eje para que el reloj de la mano en una sola pieza, aunque si no tienes acceso a una impresora 3D. Un árbol impreso 3D plástico no es sobre todo estructural pero ya que la carga sólo tiene que llevar es la mano de reloj (que se hace del acrílico), 3D impresión fue lo suficientemente buena para mis propósitos. Si vas con una mano de reloj más pesada, probablemente desea utilizar eje más estructural de metal o madera y coincide con el tamaño del rodamiento adecuado. Alternativamente, puede intentar usando un encanto de levitación simple (el conjuro es Wingardium Leviosa) para tomar el peso del eje.
Para el engranaje acoplado al servo, está diseñado de forma que pude tomar uno de lo "brazos" de plástico que viene con el servo, corte el brazo, y prensa encaja la parte restante de mi equipo.

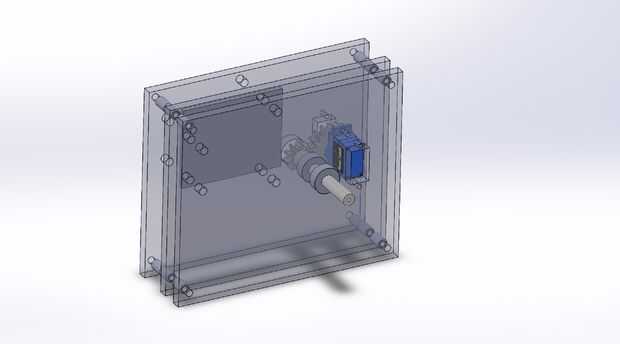

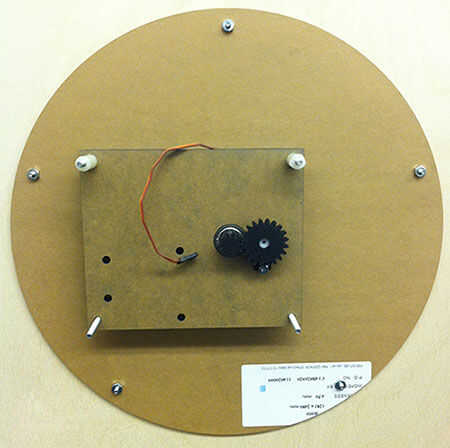

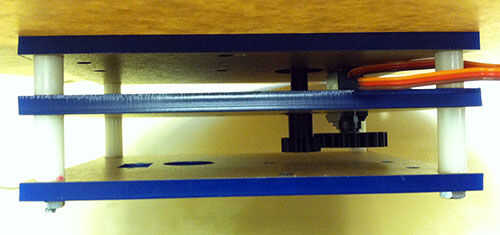

Láser cortar las placas planas de la Asamblea. Hay tres de ellos, aunque podría quitar la placa trasera Si no está preocupado por exponer los engranajes. Nota para las placas es la misma cosa corta archivo tres veces y luego montado con algunos tornillos y espaciadores. Dependiendo del servo, rodamientos y tornillos usas, puede que necesite ampliar/reducir algunos de los agujeros (los conjuros son "Reducio" y "Engorgio" respectivamente, pero cuidado de no su varita a mucho o los agujeros de la onda será enorme).
Tenga en cuenta que los cojinetes son presión directamente en la placa y el eje de eje. Puesto que cada cortador del laser es diferente, hecho falta hacerle unos cortes de prueba con el láser de corte para averiguar el mejor diámetro para el ajuste.
Aunque hay dos rodamientos en la foto, sólo terminé usando uno porque el árbol no estaba teniendo mucha carga y es mucho más fácil de desmontar mi montaje de mecanismo (ya que el cojinete de presión en el eje y en la placa de acrílico).
