Inserciones de espuma del corte del laser para cajas de herramientas (3 / 10 paso)

Paso 3: Laser arte

No hay cirugía de cohete aquí. Tienes tres opciones:

1) salga sus regla/cinta/pinzas y comenzar a medir. Entonces elabora el esquema en Adobe Illustrator o su equivalente. Este método es práctico para herramientas con contornos simples como 1-2-3 bloques, bloques en V, cuadrados y similares. Tarda mucho tiempo para medir y dibujar esquemas más complejos.

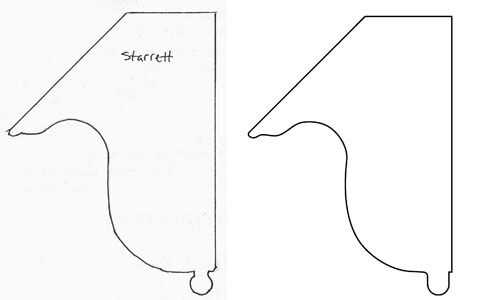

2) trazar el contorno de la herramienta en un pedazo de papel y luego escanearlo. Si haces esto, es mejor convertir el análisis en un formato vectorial (usar LiveTrace en Adobe Illustrator o su equivalente) por lo que se puede modificar si es necesario. Este método no es tan fácil como parece porque, si está utilizando un lápiz o un bolígrafo normal, es un poco difícil mantener su punta de lápiz o pluma a una distancia fija desde el borde de un objeto complejo mientras se traza.

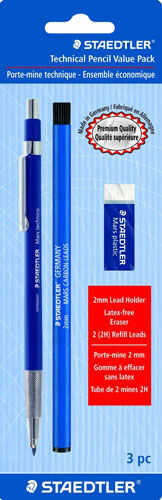

He encontrado dos herramientas que facilitan el seguimiento. El primero es un Marcador de patrón de nariz larga FastCapPro (promo video arriba). La segunda es una vieja escuela de redacción portaminas (foto arriba). Ambos de estos tienen, flacos extremos seguimiento cercano alrededor algo gruesa. El marcador es buena hasta aproximadamente una pulgada (25mm) y el plomo es bueno para 2 + pulgadas (50 mm +) tan largos como usted cuidado de no romper el cable como traza. Si usted usa la redacción, repasar la línea con un lápiz oscuro antes de escanear para obtener el mejor contraste.

3) Coloque la herramienta directamente en el escáner de superficie plana, escanearla, convertir, vector y ajustar como el anterior. Esto suena demasiado fácil, pero estar preparado para un montón de quejarse con la exploración antes de que convertirá en un contorno de vector usable.

He utilizado las tres opciones con éxito. Sobre todo uso método 2 con el plomo de la redacción.

Manera que siempre haces tus contornos, asegúrese de comprobar los contornos antes de espuma del corte. La mejor manera de comprobar es que cortar algunas piezas cartón corrugado. Si eso es es mucha molestia, por lo menos imprimir los contornos y pone las herramientas encima de ellos para comprobar que todo está bien. Tirar algunos desechos cartón o papel de cero golpes una forjará $10 pieza de espuma cualquier día.

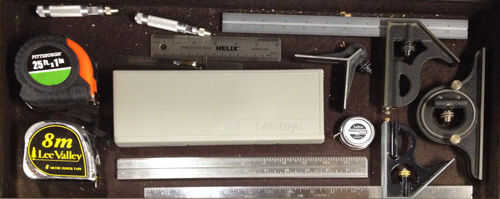

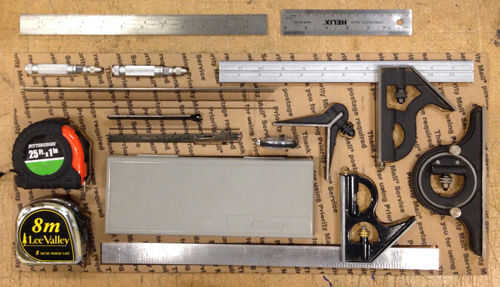

Antes de pasar mucho tiempo haciendo trazos de herramientas individuales, vale la pena asegurarse de que todo va a encajar en el cajón. Un prueba rápida y sucia de diseño no demasiado largo y puede mover los contornos alrededor de Illustrator a sintonizar todo. El final es un recorte de cartón de tamaño completo.
