InPace - un Arduino basado en datos GPS fitness pulsera con bluetooth y una app de iOS (8 / 13 paso)

Paso 8: Hacer un cuadro para el sistema

Después había protoboard-probé los 2 botones, el interruptor y LED RGB, pensé en una manera de hacer esta parte del circuito menor.

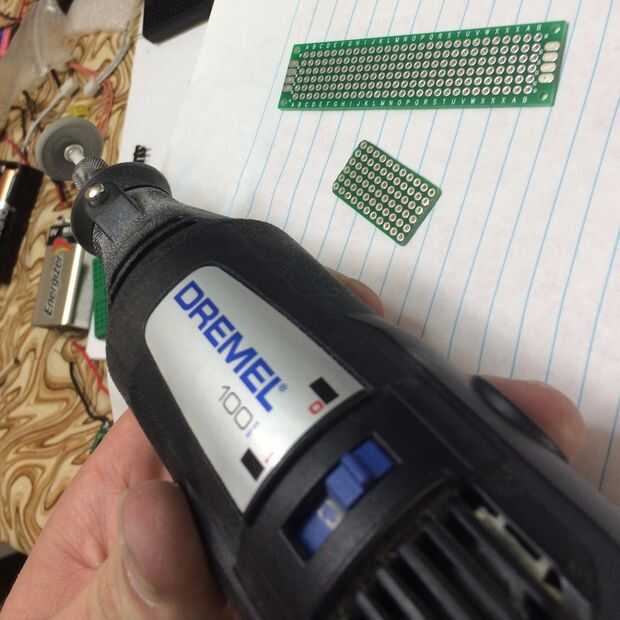

  • Utilicé mi herramienta Dremel para cortar algunos PCB en una hoja más pequeña.

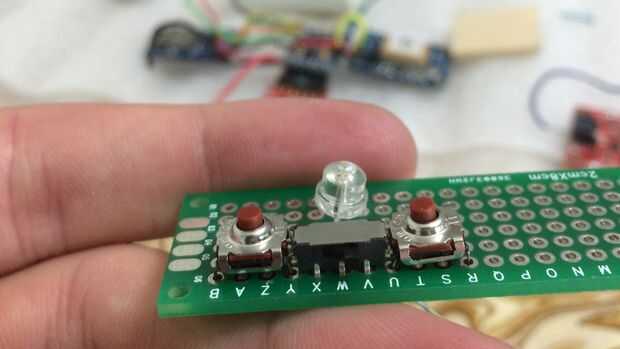

  • Luego soldar sobre los botones, el interruptor, el LED y algunas resistencias y cableados hasta el Arduino.
  • Detectar tecla empuja haciendo un digitalRead() en las patillas 8 y 9, que elijo para los botones de Bluetooth y GPS.
  • Estoy usando clavijas analógicas A0, A1 y A2 (también conocido como digital pins 14, 15 y 16) a tierra de cada uno de los pines RGB LED.
