Infrarrojos remoto intervalometro para cámaras Nikon (1 / 4 paso)

Paso 1: Equipo necesario

Necesitarás lo siguiente:

-programación por cable para Microcontroladores AVR (!)
-escritorio o portátil para la programación
-algunos componentes de la electrónica, con un total de ~10EUR/$ 10, consideran el paso 2
-pequeño soldador por ejemplo 15W
-algunos soldadura

De hecho el único obstáculo con este proyecto es que necesita un cable de programación. Estos no son caros, sin embargo y se pueden utilizar con muchos otros microcontroladores de Atmel.

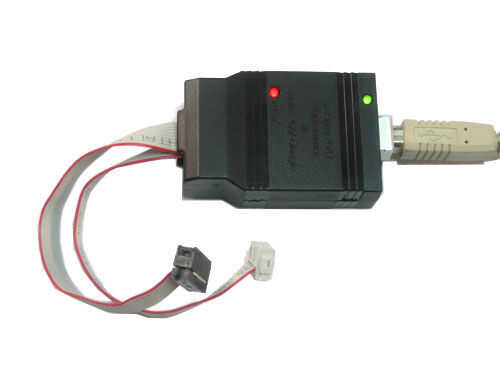

Utilice cualquier AVR programación por cable que ya tienes. Yo tuve un uno USB USBTinyISP programación cable http://www.ladyada.net/make/usbtinyisp/, igual que en la foto, excepto no usar conectores fijos pero sólo 1 clavijas en el extremo de cada cable. AdaFruits también venden el USBTinyUSP como un kit por $22. Alternativamente, http://www.sparkfun.com/ y su conexión USB Pocket AVR programador por $15.

Si el equipo todavía tiene un puerto paralelo (LPT) se puede utilizar http://www.captain.at/electronics/atmel-programmer/ como referencia. Importantes son el "X2" pines del conector y los resistores R1, R2, R4, desechar el resto del circuito. Esta forma directa de conectar el puerto paralelo y un microcontrolador ATTINY aunque es un poco arriesgada. Y usted todavía necesidad de + 5 v, esto se puede llegar por sacrificar un cable USB, el cable en dos, tira abrir los cuatro alambres dentro del cable y conectan el cable negro a GND y el rojo cable de + 5V/Vcc de lo ATTINY, a continuación, conecte el cable al puerto USB.
