Paso 6: Transformador de acoplamiento
¿Si usted ha estado prestando atención, usted debe preguntar cómo uno conducir el tanque RLC? Saltó antes de la inversión al tanque sin mención cómo están conectados.
La conexión es a través del transformador de acoplamiento. Yo tengo la mía de Magnetics, Inc. El número de pieza es ZP48613TC. Magnetismo de Adams también es una buena opción para la compra de estos toroides de ferrita.

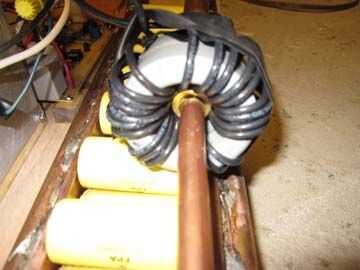

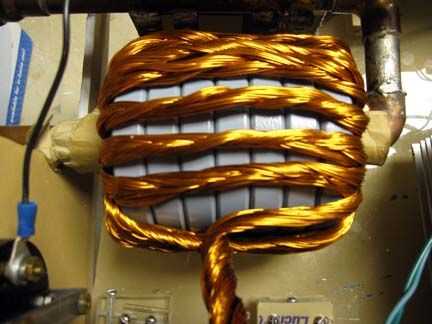

Que la izquierda utiliza el alambre de 12g. Esto es bueno si su corriente de entrada es menor de 20A. El cable se recaliente y quemar si es más. Para el verdadero alta potencia necesita comprar o hacer Litz alambre. Hice mía por trenzado 64 hilos de alambre de Magneto de 23g. Este material podría soportar 50A corriente sin ningún problema.
El inversor, que te mostré antes, toma de CC de alto voltaje y chuletas en alterna valores altos o bajos. Esta onda cuadrada alterna pasa a través de este transformador de acoplamiento mediante los interruptores del mosfet y el C.C. acoplamiento de condensadores en el inversor. La tubería de cobre del condensador de tanque recorre este lo que es el sola vuelta secundario de un transformador. Esto, a su vez, permite la tensión caminado desplegable atraviesan el condensador del tanque y trabajar la bobina (el tanque LC).
