Paso 3: circuito

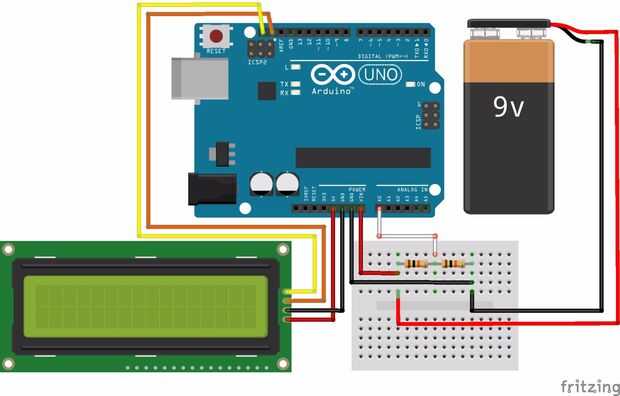

Las conexiones son sencillas como se puede ver en las imágenes de arriba.
Con 16 x 2 LCD y su adaptador I2C:
- Adaptador de GND a GND de Arduino.
- Adaptador VCC de 5V de Arduino.

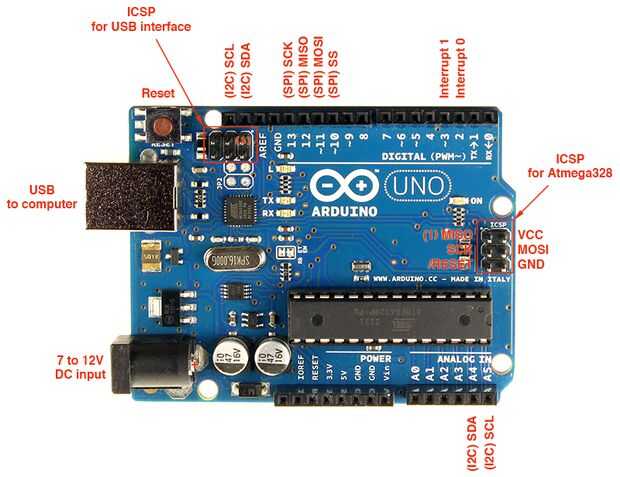

- Adaptador SDA a Arduino A4 (o el alfiler junto a AREF lado pines digitales).
- Adaptador de SCL a Arduino A5 (o el pasador al lado de SDA, pasadores de AREF lado Digital Pins).
- Alinee dos resistencias de 10K en serie en protoboard.
- Conectar la mitad de las resistencias en serie con Arduino A0.
- Conecte un extremo a GND de Arduino y también a batería - (negativo).
- Conecte el otro extremo al Arduino Vin y también batería + (positivo). Creo que debe conectar este después de cargar el Arduino Sketch como le digo a mi razón antes.

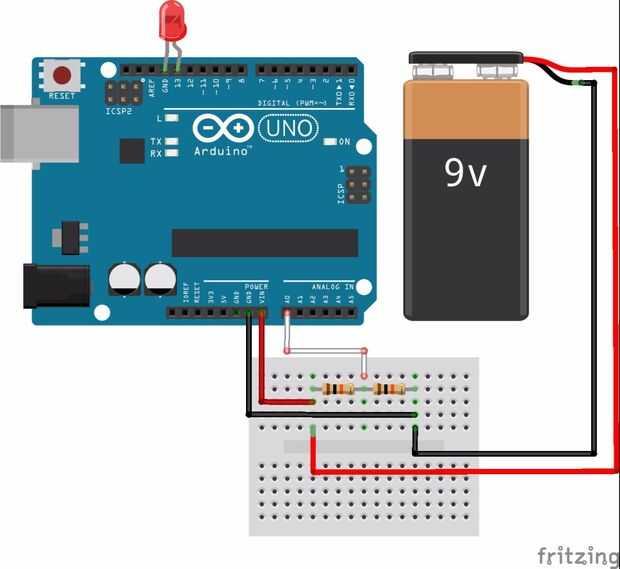

Mediante un LED en lugar de LCD:
- Conectar ánodo de LED (pequeño pedazo dentro) para Arduino D13.
- Conecte el cátodo del LED (pedazo grande dentro) a GND (junto a D13).
- Alinee dos resistencias de 10K en serie en protoboard.
- Conectar la mitad de las resistencias en serie con Arduino A0.
- Conecte un extremo a GND de Arduino y también a batería - (negativo).
- Conecte el otro extremo al Arduino Vin y también batería + (positivo).
Cuando se conecta la batería a Arduino Vin, debería funcionar inmediatamente, mostrando el voltaje de la batería en su 16 x 2 LCD porque Arduino es alimentado por la batería. Si no funciona, por favor, revise su conexión o la batería que se utiliza podría ser inferior a 5 voltios necesarias Arduino para poder para arriba. Por favor pruebe otra batería o verifique con el voltímetro.

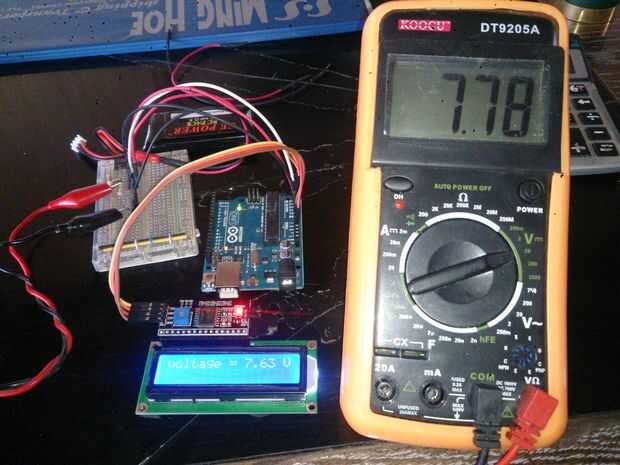

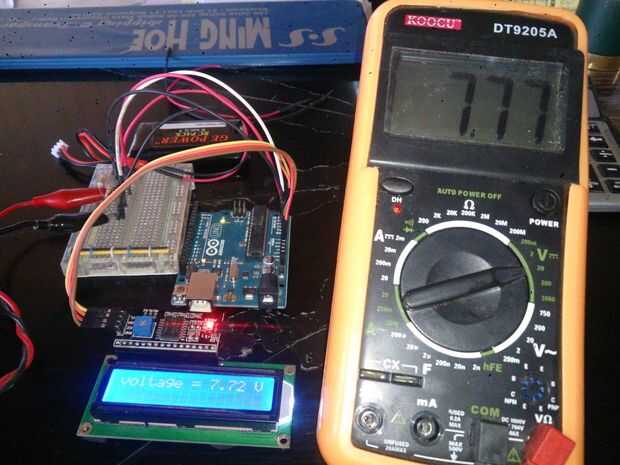

En mi prueba con Multimetro, voltaje mostrado en la pantalla LCD es ligeramente inferior a continuación, mostrar el multímetro. Estamos perdiendo alrededor de 0. 05V a 0.15V en circuitos Arduino y protoboard. Pero eso no es un gran problema para mí (no sé qué acerca de usted), como puedo saber si mi batería tiene suficiente potencia para ejecutar mi robot. Eso es todo.
