Li - indicador de nivel de batería de Ion

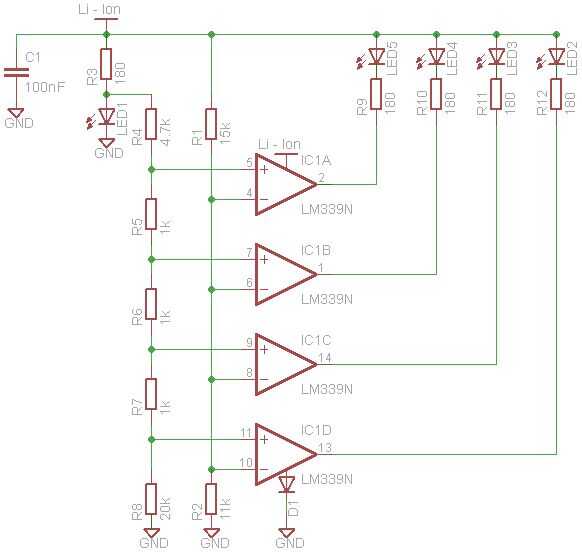

¿Buscas un circuito simple medir tu celular solo de Ion de litio de carga y descarga de nivel? Aquí es un circuito de chip, encendido de la misma batería de iones de litio que desea medir.

Este circuito está diseñado para medir 3.7V recargable nivel de baterías.

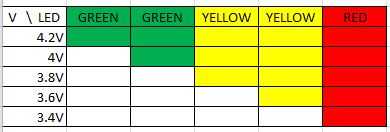

4.2V - 100%; 4V - 80%; 3.8V - 60%; 3.6V - 40%; 3, 4V - 20%

LED1 - ROJO; LED2 - AMARILLO; LED3 - AMARILLO; LED4 - VERDE; LED5 - VERDE

D1 se utiliza para proteger un circuito de la batería a mal camino. Puede utilizar 1N4007 o similar.

Cuando este circuito se simuló en LTSpice, he utilizado el valor de R1 18k, sin embargo, después de este circuito fue soldado en un printBoard, este valor fue de alta, así que tuve que cambiar a 15k. Podría ser debido a la inexactitud de los valores de la resistencia.

Hoja de datos del LM339: http://www.onsemi.com/pub_link/Collateral/LM339-D...

El circuito de indicador de nivel de batería de 12V fue encontrado en http://www.electroschematics.com/6868/12v-battery...

pero con los cambios se hizo a medida 3.7V baterías.

Etiquetas: LED, Circuito, Electrónica, Simple, Nivel, Batería, Tensión, Litio, Indicador, LM339, Nin ion
