Incubadora de bajo costo y precisa para la biología de DIY (3 / 8 paso)

Paso 3: Montar el circuito

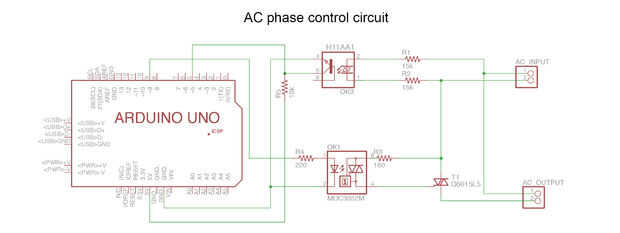

Construir el circuito de control fase AC

El esquema muestra el circuito de control fase AC que utilizamos en nuestro proyecto de la incubadora. Este circuito consta de dos partes principales; circuito de disparo AC b de circuito de detección a) cruce por cero). En ambos circuitos, componentes de CC de bajo voltaje son opto-aislado de los componentes de alto voltaje AC. Utilizamos H11AA1 opto-acoplador con una 10k resistencia se detuvo para detectar los puntos de cruce por cero. Tenga en cuenta, aquí conectamos la fuente de CA con el H11AA1 a través de resistores de dos 15 k. Utilizando un paso abajo transformador (~ 110V a ~ 12V) sería la mejor forma de hacerlo. Pero si estás dispuesto a utilizar resistencias por favor tenga en cuenta que utilizar resistencias de alta potencia (no el minúsculo cuarto vatio los). Utilizan resistencias de 5W, pero 2W unos serán más que suficientes para el suministro de 110V. De todos modos hacer la matemática (V al cuadrado sobre R), especialmente si está en 220V o con algunos otros valores de resistencia. Utilizamos Q6015L5 triac al circuito de la CA de trigger(switch ON). Función del triac es similar a la función de un relé donde nosotros podemos activar y desactivar una señal de alto voltaje con una señal de pequeño voltaje desde un Arduino.

Nota: Cuando se construya este circuito tienes que ser muy cauteloso ya que se trata de voltajes más altos. Se puede utilizar el cableado interno de stripboards o los alambres del circuito pequeño para conectar componentes de alta potencia. Se deben utilizar cables gruesos y una buena cantidad de plomo mientras se suelda a los. Utilizamos conectores del bloque terminal de tornillo para conectar la CA de entrada y salida. Por favor, revise las conexiones varias veces para evitar cortos circuitos antes de conectarlo a la red eléctrica.

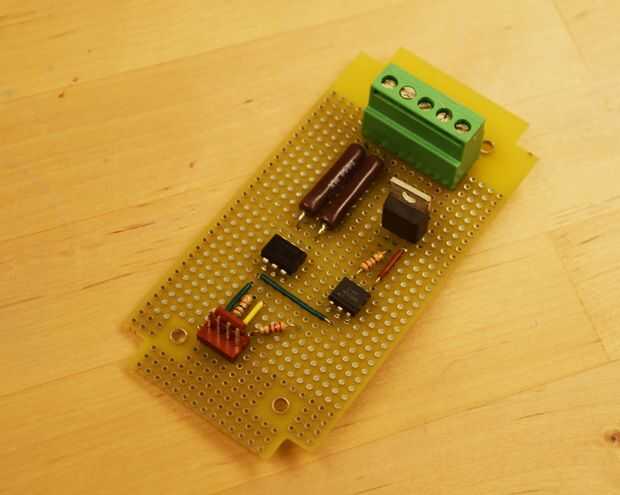

Una vez que haya terminado con el circuito de soldadura, conecte el cable de alimentación a los conectores de entrada del tornillo por lo que fácilmente puede conectarlo a una toma de corriente. Luego conectar el portalámparas a los conectores de tornillo de salida. A continuación, puede conectarse el final de CC del circuito 5V de Arduino, GND, 9 y 2 pernos como se muestra en el esquema. Aquí la salida cruce por cero es conectada al pin int.0 (pin 2) del Arduino como utilizamos las funciones de interrupción de Arduino en el código y pin 9 se utiliza para disparar el triac (puede usar cualquier otro pin disponible para esto)

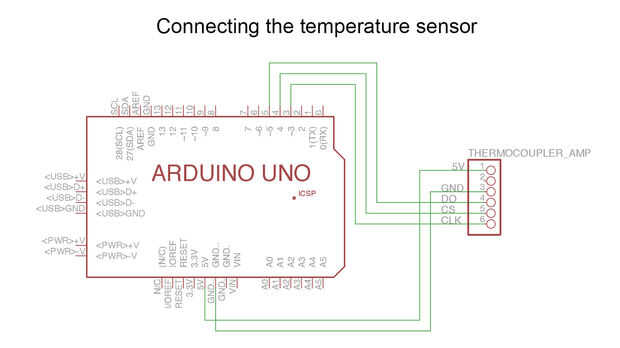

Conectar el sensor de temperatura

Usted puede seguir este buen artículo de Adafruit. Todo lo que quieres saber explica. El esquema muestra cómo conectar el amplificador de termocupla a Arduino.

Conexión de la interfaz de usuario de LCD

Utilizamos Olimex Arduino-compatible con LCD protector que viene con 4 botones incorporados como la interfaz de usuario de la incubadora. Este escudo puede comunicarse con el Arduino a través de I2C y UART. En este proyecto utilizamos la comunicación I2C. Por lo tanto sólo necesita conectar a 5V, 3V3, pernos de AREF, SDA, SCL y GND del escudo a los correspondientes pines de Arduino.
