Incubadora de bajo costo y precisa para la biología de DIY (1 / 8 paso)

Paso 1: Una visión más técnica de cómo nuestra incubadora funciona

En este paso, se discute cómo controlar la fuente de CA utilizando el mecanismo de control de fase AC. Este paso tiene algunos detalles técnicos antes de llegar a las medidas prácticas de montaje de la incubadora.

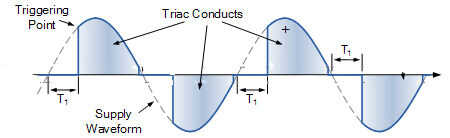

En control de fase CA, controlamos la energía de entrada suministrada a la carga (en nuestro caso la bombilla del tungsteno) al permitir que sólo una parte de cada semiciclo de la señal AC para ir a través de él. Esto es algo similar a Pulse-Width-Modulation(PWM) en DC. A diferencia de fuentes DC, donde la tensión es constante en cualquier momento, la tensión de una fuente de CA sigue una onda sinusoidal. Por lo tanto necesitamos saber la posición actual del ciclo AC exactamente antes de lo que le permite ir a través de la carga para alcanzar la potencia deseada.

Simplemente, el mecanismo de control de potencia debe ser sincronizado con la señal de entrada AC. Para eso utilizamos un detector de cruce por cero. Como su nombre indica, punto de cruce por cero es donde la señal de AC cruza el 0V el punto cambia su dirección o nivel. Esto sucede al principio (y final) de cada medio ciclo y el detector de cruce cero salidas un pulso cuadrado en cada uno de estos puntos. Una vez que detectamos este punto podemos esperar T1 cantidad de tiempo antes que cambiar de señal de CA en pasar la carga. Controlando la T1 podemos controlar la potencia de salida de la carga.

Si usted es un novato para trabajar con corriente (~110V/~220V) sería una buena idea consultar a alguien que tiene buena experiencia con él para ayudarle. Es bueno aprender de sus errores, pero no con la toma de corriente!
