Incrustado controlador remoto interruptor de Lag (9 / 10 paso)

Paso 9: Circuito - Ethernet de soldadura y montaje

Casi terminado ahora!

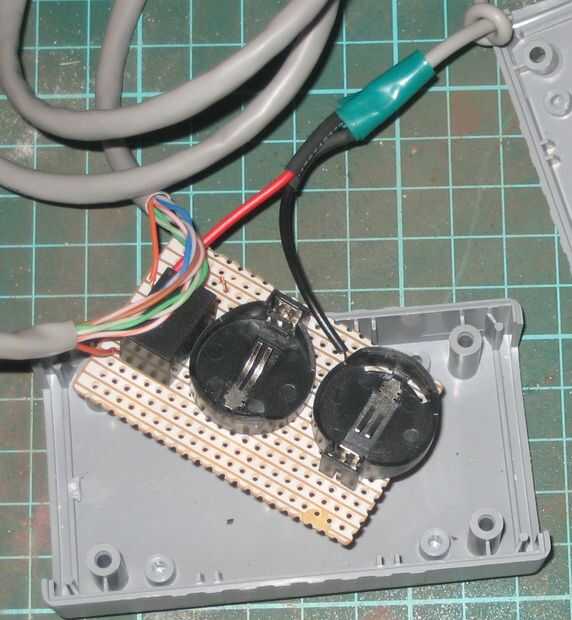

Tomar el cable Ethernet que estás preparado antes y enrosque los cables naranja/verde en los orificios correctos en el tablero.
Luego soldarlos en el lugar.

Felicitaciones, el circuito es terminado!
Pero espere, hay algunas cosas que podemos hacer para mejorar primero.

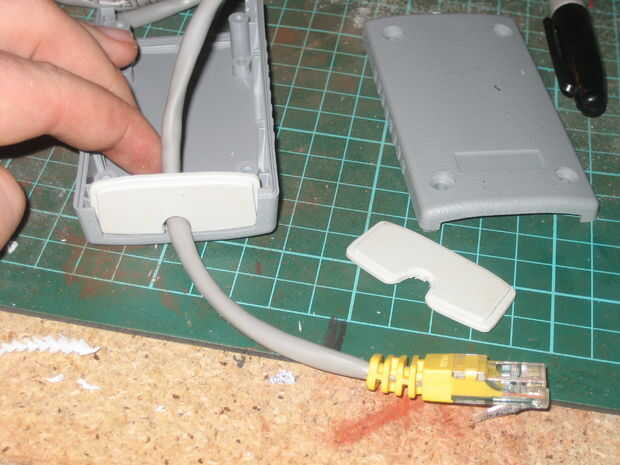

Tomar las lengüetas de la caja vino con (suponiendo que utilizó un recinto similar) y cortar una pequeña porción de cada uno. El cable Ethernet debe encajar cómodamente sin ser comprimido dentro de estos orificios.

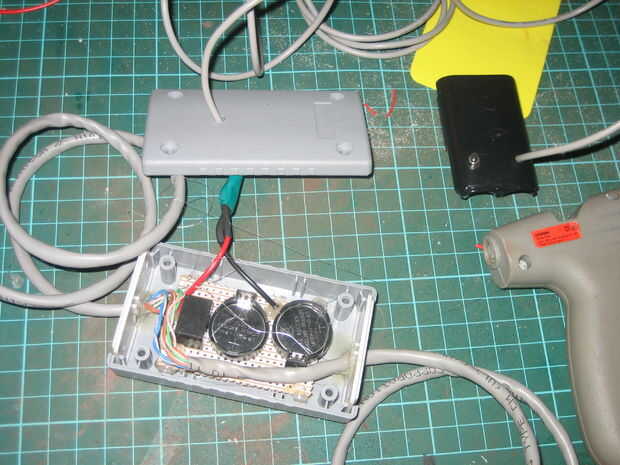

Adelante y pegar la Junta en el recinto ahora y añadir también las lengüetas en los extremos del recinto.
Coloqué un pequeño toque de pegamento caliente en cada conexión de cable a placa de circuito para asegurarse de que no sueltas, o poner excesiva tensión en la soldadura común.
