Paso 5: Crear las trayectorias de herramienta
1. crear un vector cuadrado alrededor del borde del área de trabajo. Esto ayudará a ArtCAM identificar las áreas a
máquina
2. selección de este vector con los vectores de la 4 esquina y el vector circular más grande, crear un espacio de área
trayectoria definida por los vectores seleccionados. Ajustar la altura de inicio de 0 y altura final de 3 mm. Seleccione la herramienta de fresa de 3mm para esto. Que la altura Z es de más de 10 mm.
3. crear una trayectoria de limpieza de área en el círculo central, seleccione una altura de inicio de 0 y una altura final de 2mm

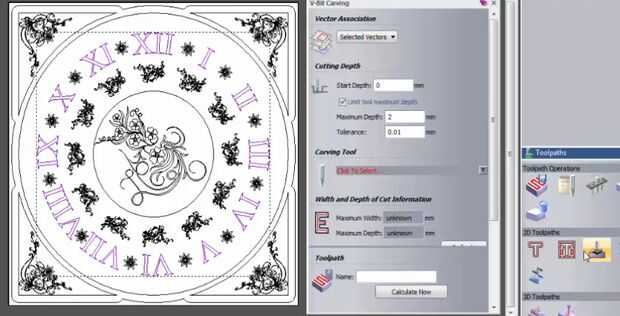

4. Seleccione los números y calcular una trayectoria de herramienta de talla V-bit. Utilice la herramienta de 90 grados V pequeña broca 6mm
5. Seleccione todo el diseño floral que será en la capa superior del reloj y crear una trayectoria de herramienta de V-bit utilizando el
misma herramienta pequeña
6. crear una trayectoria de herramienta V-bit para el diseño floral central, ajuste de inicio de 2mm de altura como el diseño es en una superficie baja. Anule la selección de la profundidad máxima y utilice la herramienta pequeña
7. use una trayectoria de limpieza de área para crear el agujero donde el mecanismo se ajusta a través de. Conjunto la altura inicial de 2mm y la altura final de 10 mm. seleccionar la herramienta final de 1,5 mm para esta trayectoria de herramienta como la herramienta que necesita para que quepa dentro del agujero
