Paso 4: El circuito de control:

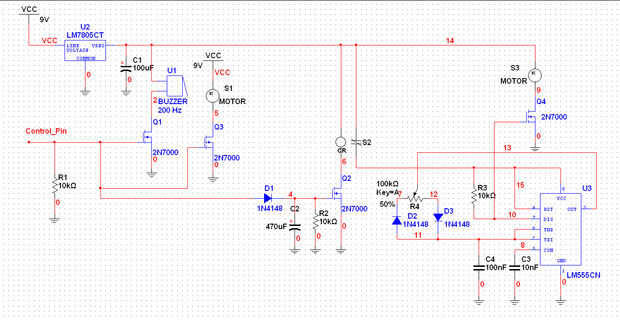

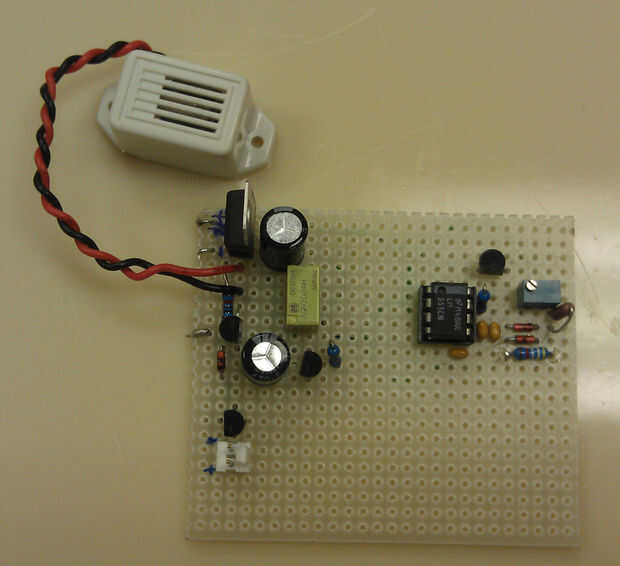

Aquí uso 9V fuente de alimentación para el sistema entero. U2 y C1 cambio de 9V a 5V. Cuando el pin de control es alto (el transmisor está encendido), Q1 se activa el zumbador para hacer sonar el sonido. Al mismo tiempo, Q3 activa S1 motor (el motor de 12VDC) para empujar el rotulador para dibujar puntos y líneas en la tira de papel.
D1, C2, R2, Q2 y S2 (relé de 5v) juntos es un interruptor de retraso de tiempo. Cuando el pin de control es alto (el transmisor está encendido), C2 se cargará y Q2 se enciende de S2. Cuando el pin de control es bajo (el transmisor está apagado), C2 se descarga a través de R2. Q2 estará en hasta que la tensión en C2 está por debajo del voltaje de umbral de Q2. S2 estará en varios segundos aunque el pin de control es bajo. S2 es el interruptor de circuito de control de velocidad PWM 555. La frecuencia es controlada por R4 y C4. Frecuencia = 1.44 / (R4 * C4). La velocidad del motor S3 es determinada por la R4. Cuando es el S2, S3 en y tire de la tira de papel. Al mismo tiempo, el lápiz dibujará puntos y líneas en la tira de papel basándose en la señal del pin de control. Para un mejor control de velocidad, puede reemplazar S3 con un Servo de rotación continua (Radioshack 273-457). Tiene que cambiar la R4 y C4 basándose en el requisito de frecuencia del servo. Para obtener más información, consulte th

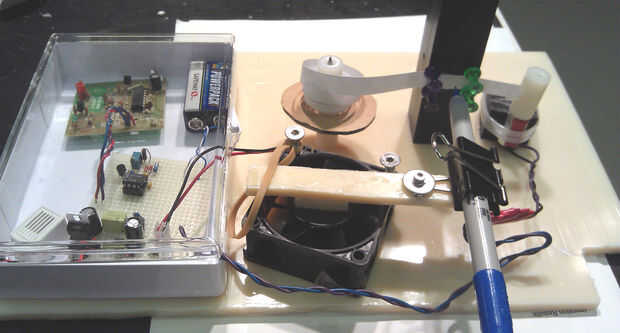

Poner todos los componentes electrónicos en una pequeña caja. Utilice cinta de doble cara para fijar sus posiciones y conectar los motores. Una impresora de código de Morse nice está lista para funcionar. Divertirse / * definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-prioridad: 99; mso-estilo-qformat:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen-top: 0; mso-para-margen-derecha: 0; mso-para-margen-abajo: 10.0pt; mso-para-margen-izquierdo: 0; línea-altura: 115%; mso-paginación: viuda-huérfano; fuente-tamaño: 11.0pt; font-family: "Calibri", "sans-serif"; mso-ascii-font-familia: Calibri; mso-ascii-theme-font: minor-latin; mso-hansi-fuente-familia: Calibri; mso-hansi-theme-font: minor-latin;}
