Inalámbrico transmisor de código Morse de timbre y de la impresora (2 / 4 paso)

Paso 2: receptor

El circuito del timbre inalámbrico contiene la parte, parte de la lógica, y la parte de tono de llamada de recepción de RF. Timbre inalámbrico es sólo un simple interruptor de encendido remoto. Cuando se presiona el botón de encendido del control remoto, el receptor recibe la señal y activa el IC de tono de llamada para reproducir música. Nuestro objetivo es cambiar el tono de IC con un zumbador piezoeléctrico (RadioShack 273-054) para hacer sonar el sonido.

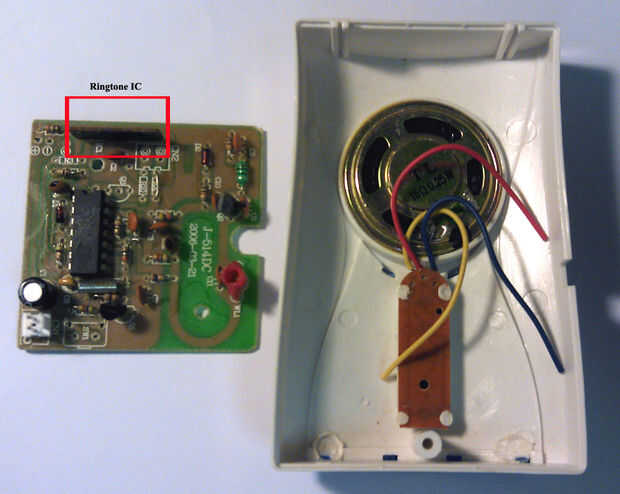

Abra la caja del receptor. Localizar el tono IC y retirarlo del PCB. (imagen 15)

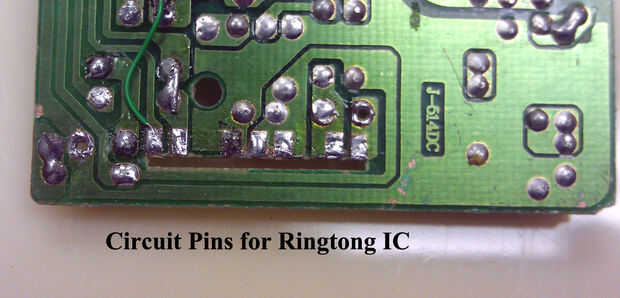

Ahora tenemos que encontrar el pin de salida de señal lógica. Conecte el pin negativo del zumbador a la tierra del receptor y tocar los pines de circuito en la PCB que por el tono de llamada de IC con el pin positivo mientras pulsa el transmisor interrupción. Usted debe encontrar salida de cual pin es controlada por la señal del transmisor. Voltaje del pin de control será alto cuando el transmisor está encendido, y su voltaje será cero cuando el transmisor está apagado. (imagen 16)

Si usted piensa que el efecto de sonido zumbador de la alarma es lo suficientemente bueno para un transmisor de código Morse, puede conectar el positivo del zumbador con el conector de control y conectar el negativo a tierra. Ya está terminado el transmisor de código Morse. Si usted quiere tener más diversión, puede seguir los siguientes pasos para hacer una impresora de código de Morse.
