Inalámbrico de encendedor de fuegos artificiales (4 / 5 paso)

Paso 4: Hacer el caso

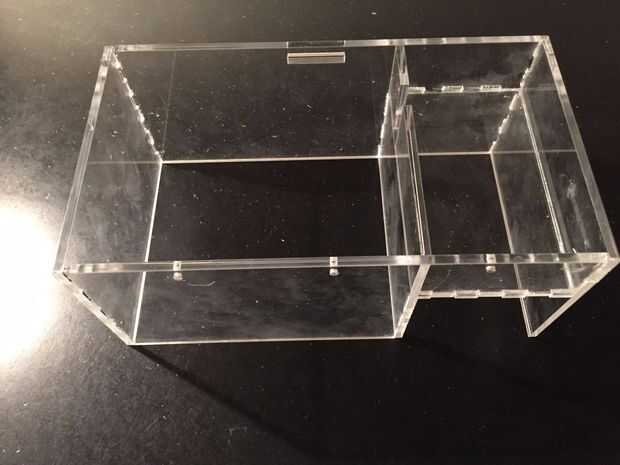

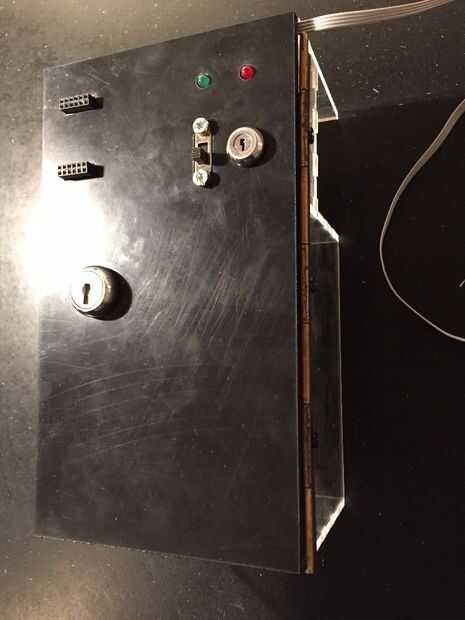

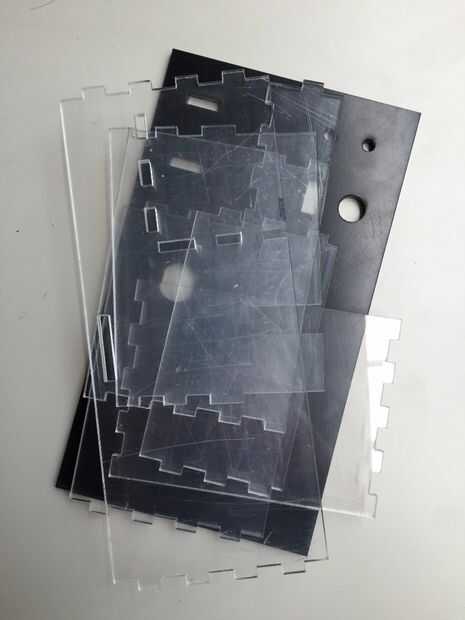

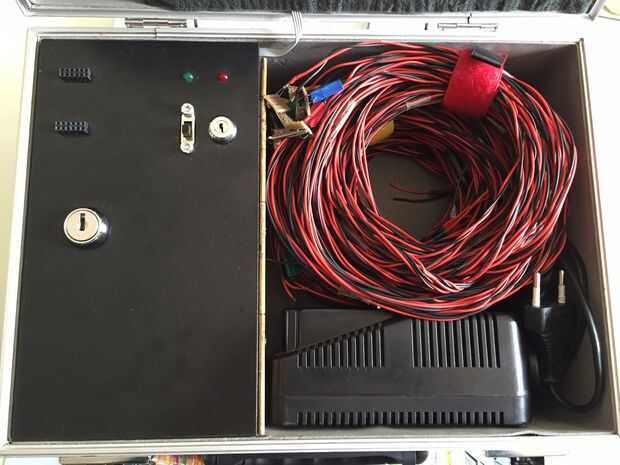

Para el caso, elegir modificar un tronco que compré en mi ferretería local. Era del tamaño perfecto para mantener la batería, cargador de batería, circuito de control y cables. Hice una pequeña caja de plexiglás para mantener la batería y el circuito firmemente dentro del tronco. Esto evita que la batería deslizando alrededor y me dio la oportunidad de añadir un pequeño cuadro con los LEDs e interruptores (2 polos y llave). La tapa es conectada a la caja con una bisagra y sujeta por un candado. También he añadido una pequeña cavidad para albergar el cinturón que lleva que vino con el caso.

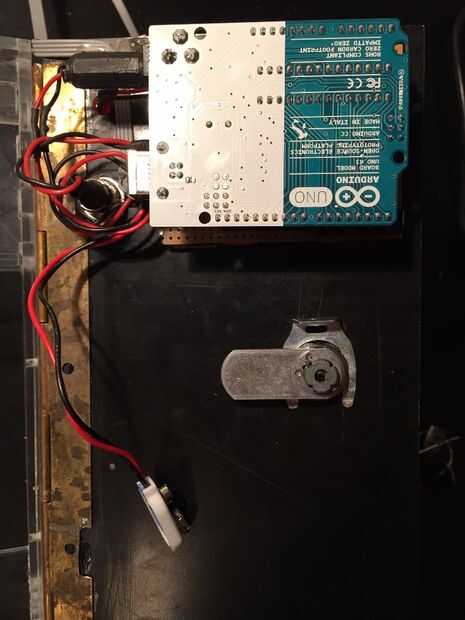

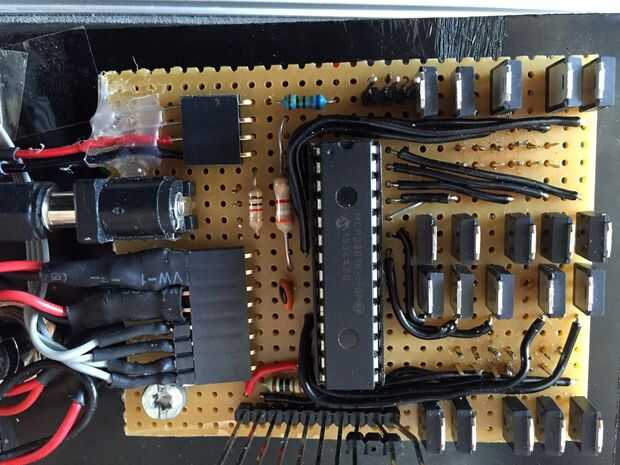

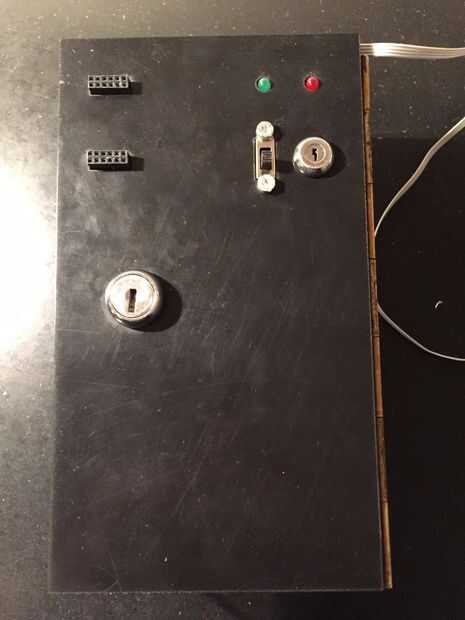

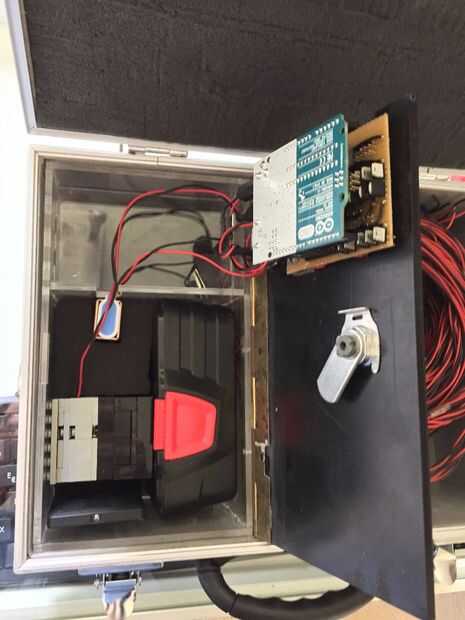

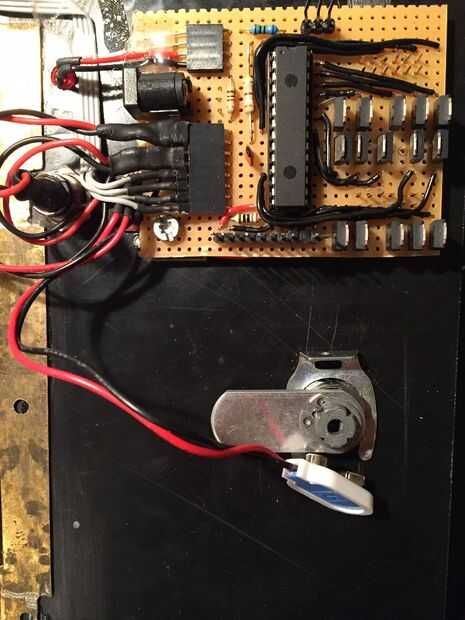

Incluí los archivos de inventor y los archivos de la lasercutter. Hice mía en un FabLab: FabLabXL en Bruselas, Bélgica. Las formas también podrían cortar a mano y en madera. Después de cortar las piezas, unir todo. A continuación, agregue el circuito (y arduino), interruptores y LEDs en la tapa (pieza negra). Inserte el cierre en la tapa, usando alicates de anillo de cerradura. Lo único que dejó hacer es conectar la tapa a la caja con una bisagra (utiliza pegamento para fijarlo). Ahora pegue esta Asamblea en el tronco. El labio de la cerradura debe encajar perfectamente en el agujero en el lado de la caja.

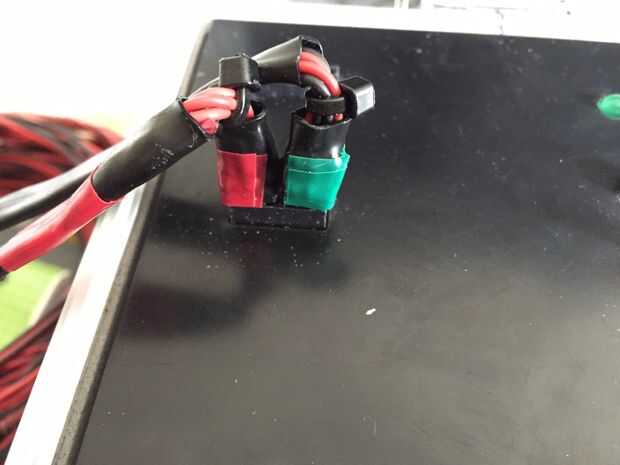

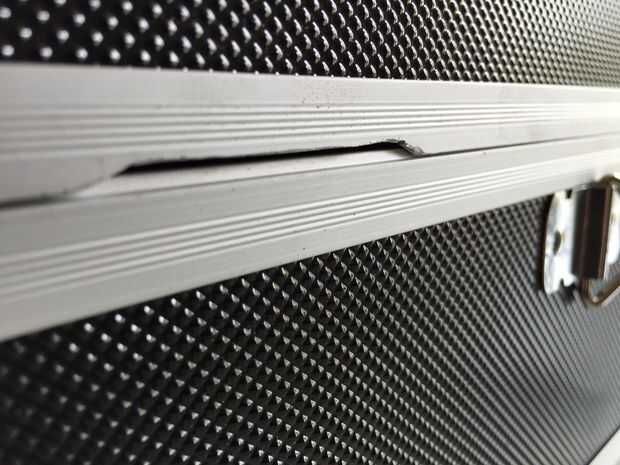

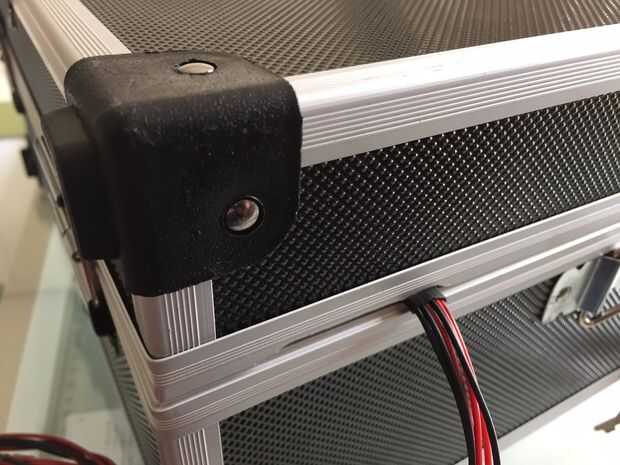

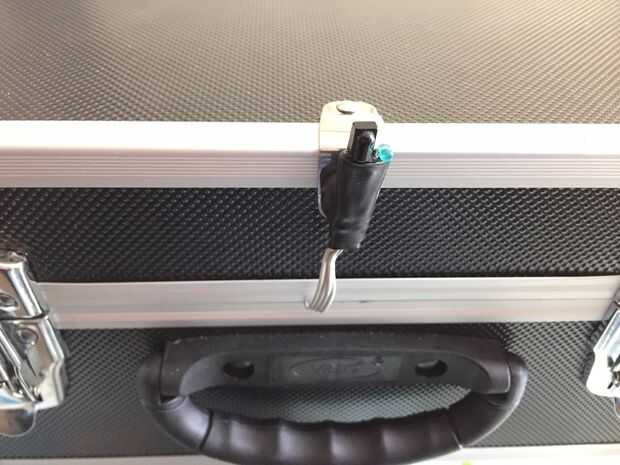

Ahora tenemos que hacer una modificación al tronco de la misma. Los cables necesitan de tronco, incluso si está cerrada, así que hice un corte en un lado. Simplemente usé una dremel para moler algunos de aluminio lejos. El pequeño cable con el receptor IR y el LED no necesita un recorte (esto se lleva a cabo en el caso de un pequeño imán).

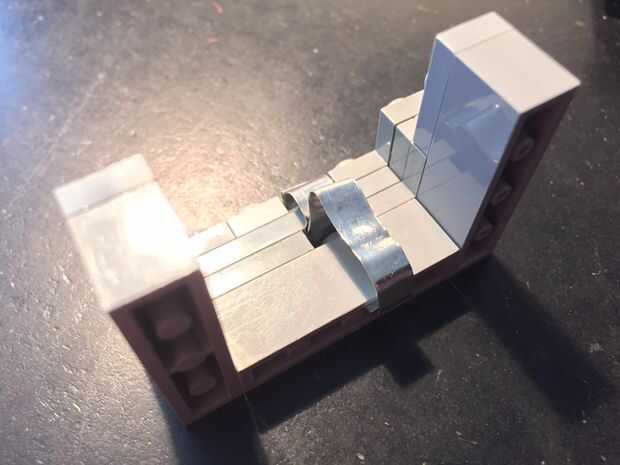

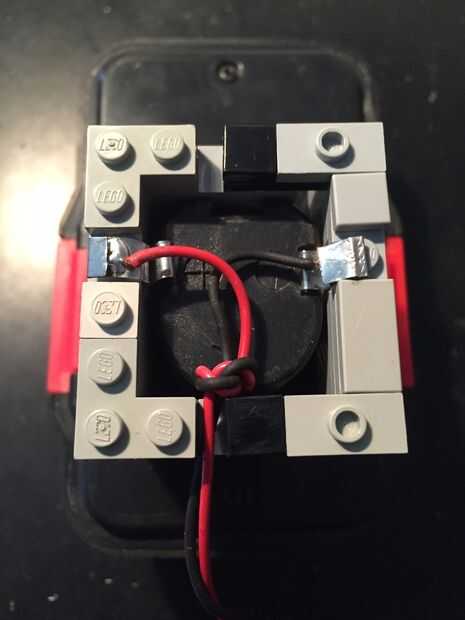

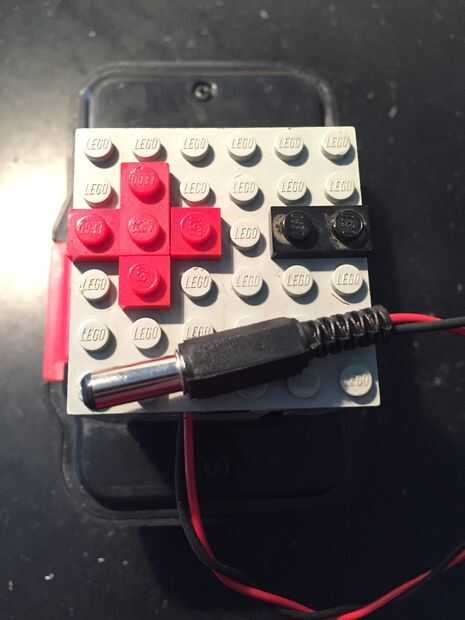

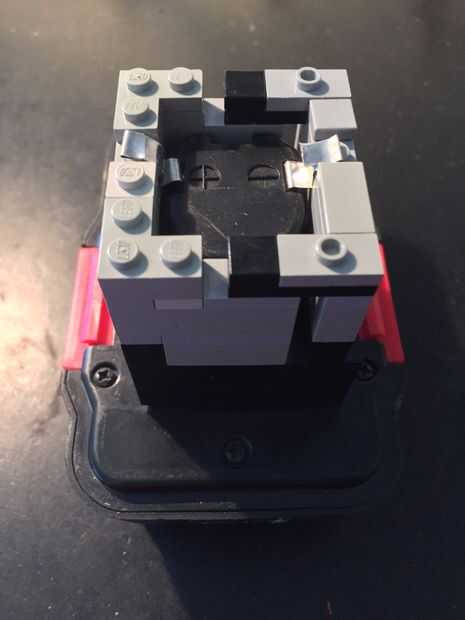

Para la batería, hice un adaptador de LEGO. Se ajusta sobre la parte que normalmente se desliza en el taladro y hace las conexiones eléctricas. La pieza LEGO es muy fácil de hacer. Basta con añadir 2 pedazos pequeños de metal, que hacen contacto con los terminales de la batería. A continuación, soldadura de 2 alambres a él y conectar a un conector de barril (centro positivo). Esto va dentro del enchufe en el perfboard. El montaje encaja perfectamente en el cuadro que hicimos anteriormente.
(Hacer esta pieza primero y ajustar la dimensión de la caja para su tamaño).

Por último, añadir poco aislamiento de la espuma a la tapa del tronco y en la parte de la caja donde se encuentra la batería. También hice un pequeño corte para la batería de 9V y el control remoto.

Añadir los cables y cargador de batería, y el trabajo está hecho!
