Imprimir una pinza de Robot, de instalación de Software - ordenar una impresión. (10 / 18 paso)

Paso 10: Saque las pinzas.

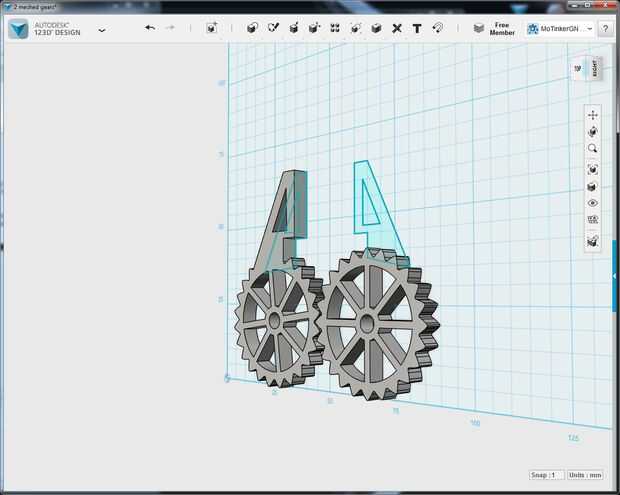

Si notas, borré la caja como estaba solamente allí para dar un punto de referencia donde quería los puños para alinearse. Ahora voy a sacar estas formas 2D en una forma 3D con un vacío triangular.

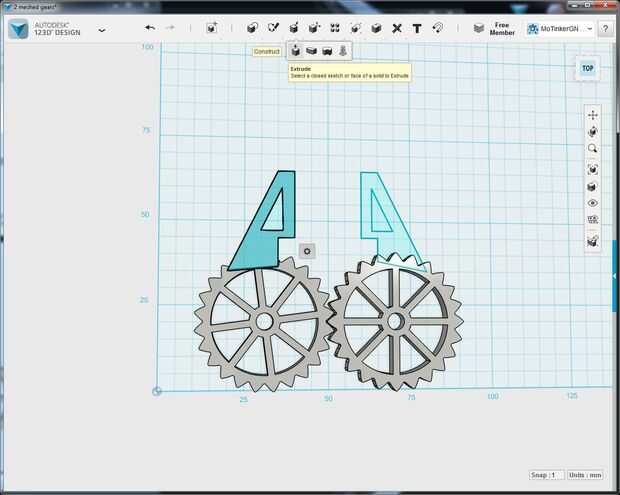

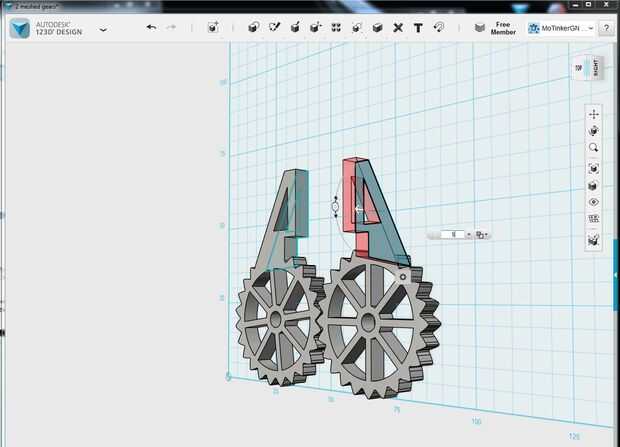

Haga clic en uno de los brazos de la pinza para seleccionarlo. Haga clic en construir y luego saca usted verá un cuadro de menú con un número en MM Pulse 5 en el teclado y va aparecer un agarre 3D extruido. Hacer esto otra vez para el otro lado.

Las protuberancias deben combinar automáticamente si no seleccionan como cuando se agrupan los engranajes para cambiar el tamaño les. Combinar, luego combinar, haga clic en los componentes que desea combinar. En este punto tenemos 2 velocidades robótica de pinza. Si taladra uno para aceptar una varilla puede utilizarlos para montar un servo.

Entonces arrastró las pinzas para eliminar el dibujo de forma libre para evitar cualquier confusión al imprimir las piezas.

Son básicamente funcionalmente completas en este punto, sin embargo no estoy muy hecho con ellos. Shapeways cargos por volumen de material. Si la impresión con una impresora de extrusión más espacio en blanco igual menos filamentos extruidos y rápido imprimiría veces.

Ahora es momento de empezar a skeletonizing la mano pinza.
