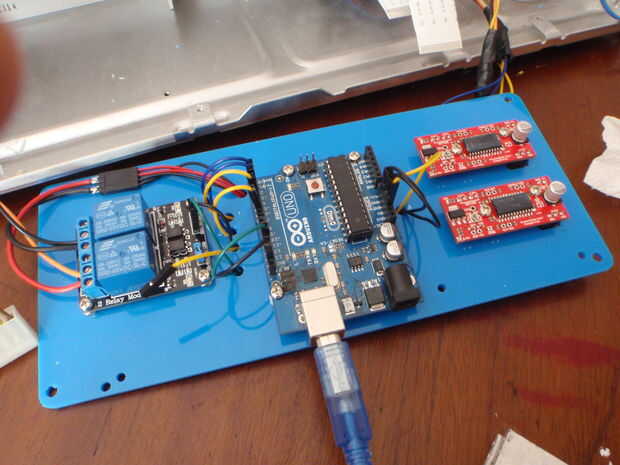

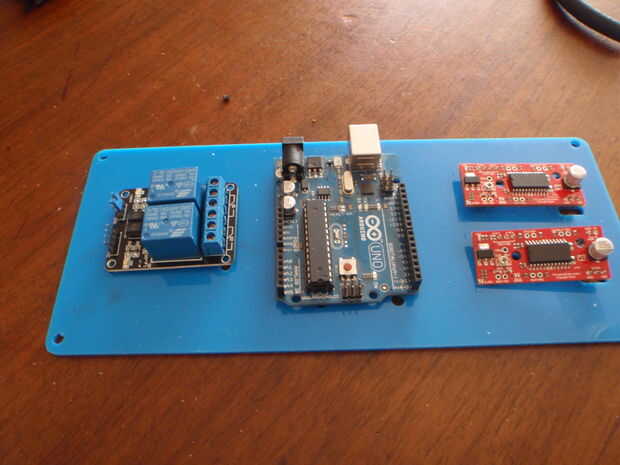

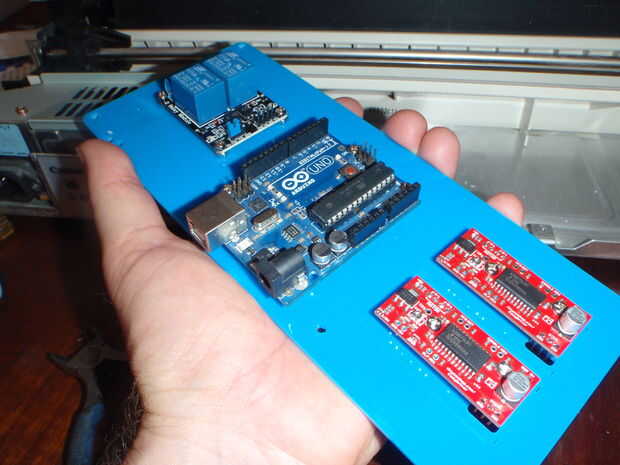

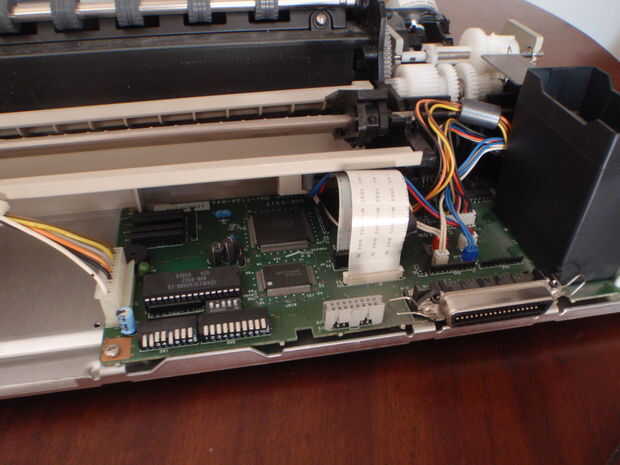

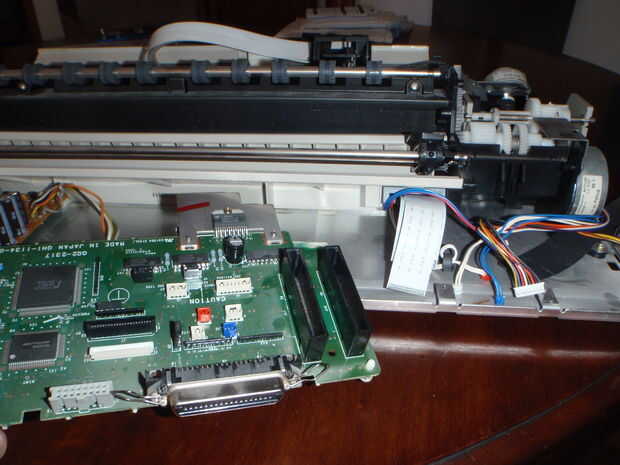

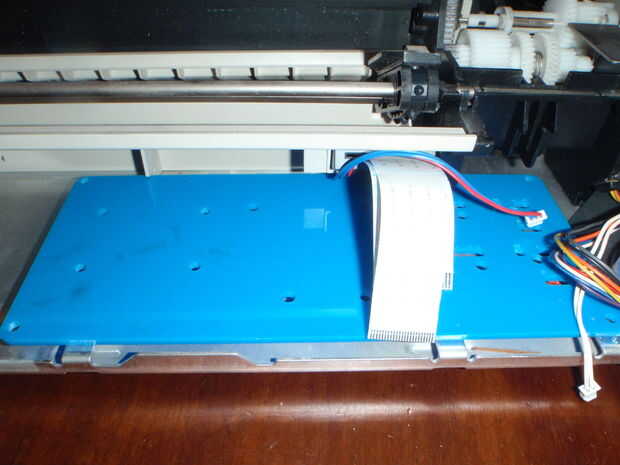

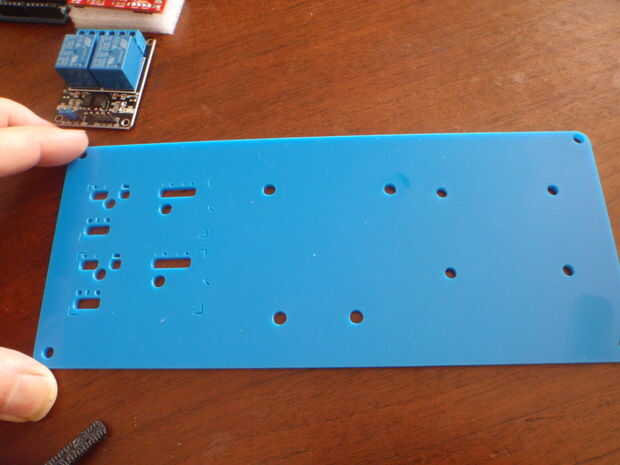

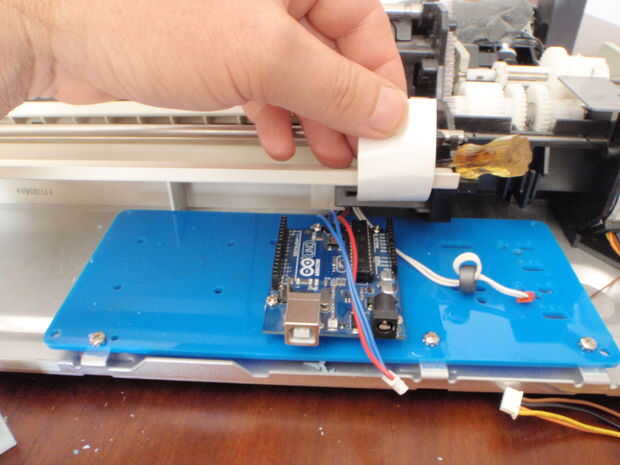

Paso 3: Montaje del arduino, controladores fácil y relé

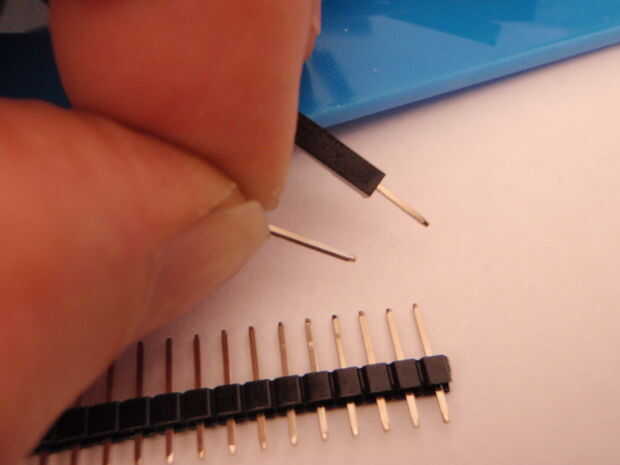

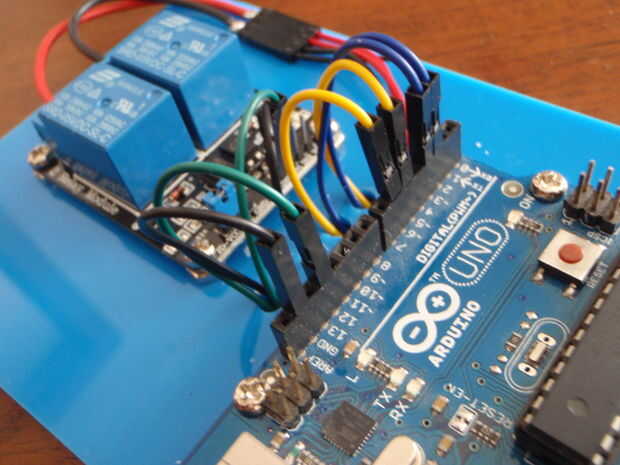

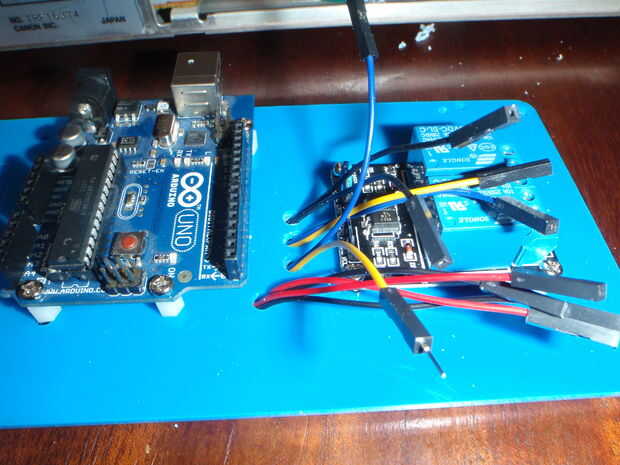

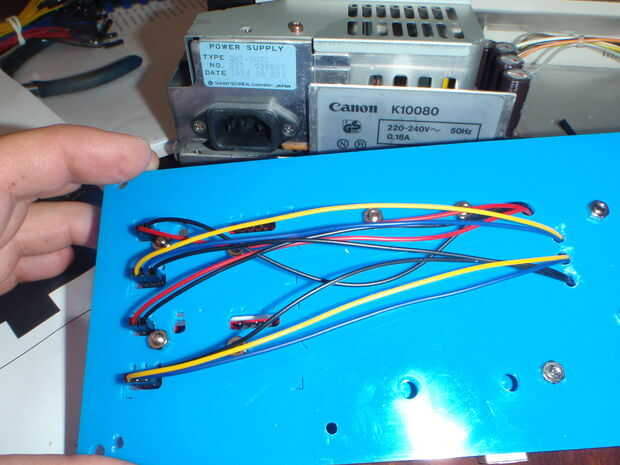

Una vez que se realizó que era hora de empezar a utilizar algunos de los alambres de dupoint, hacen cada cosa muy fácil de conectar solo tire un alfiler fuera de las cabeceras y conectarlo si quieres hacer el extremo del alambre macho.

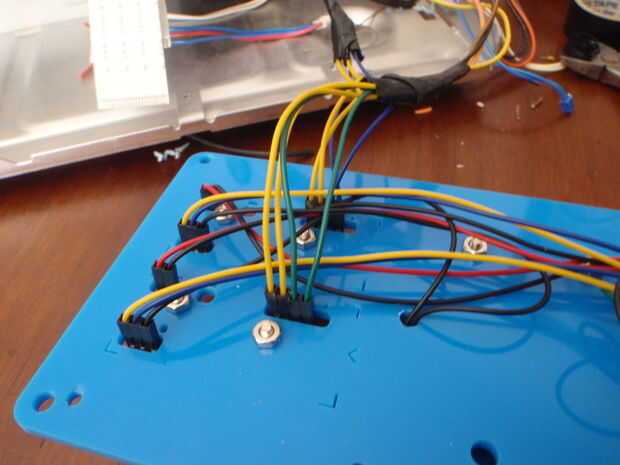

El siguiente paso le mostrará donde van todos los cables pero primero tenemos que identificar los cuatro cables en el motor de nuestros pasos.

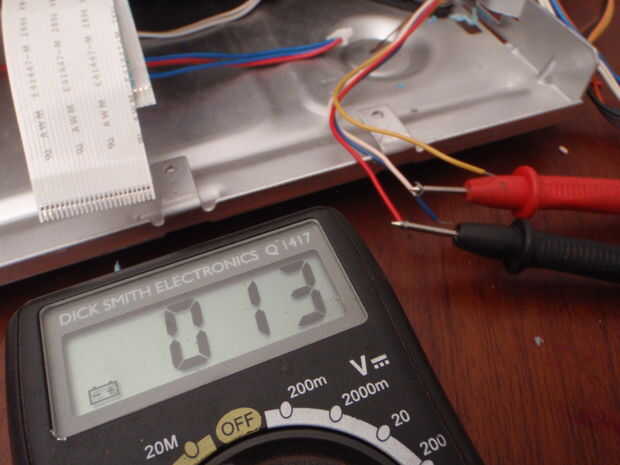

- Establece tu multímetro en los 200 ohmios ajuste
- Coge los 2 cables en el motor de pasos y compruebe que si obtiene una lectura debe llegar circuito abierto o una resistencia baja.
- Si es circuito abierto, coge otro cable y verificar que usted está buscando un par de bobinas dentro del motor, por lo que necesita hacer coincidir a los extremos de cada bobina (que están conectados a cada cable)

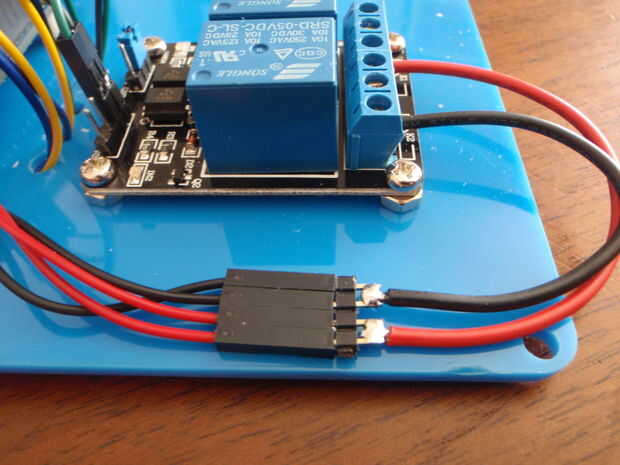

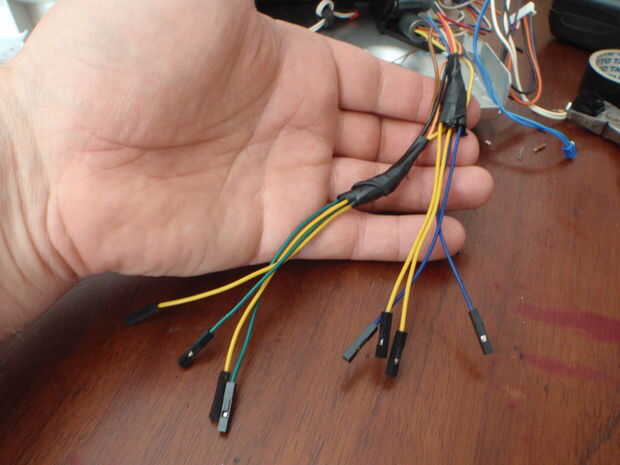

- Una vez que se trabaja hacia fuera, corte un plomo de dupoint en mitad y soldadas en cada extremo para el correspondiente par de cables. Porque conduce de th son del mismo color que sé que está en la bobina.
- Repita el proceso con otros 2 cables del motor y el otro motor

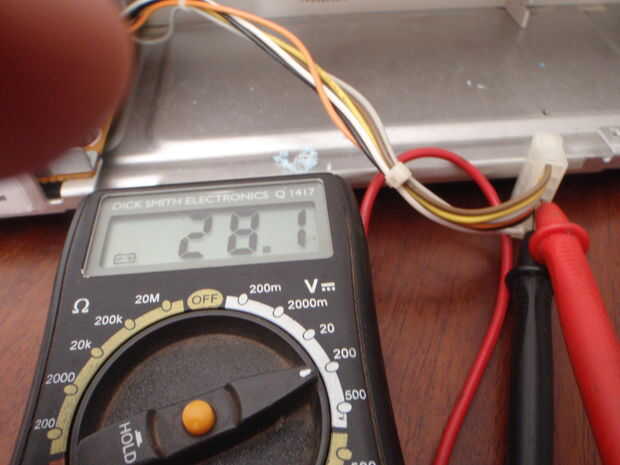

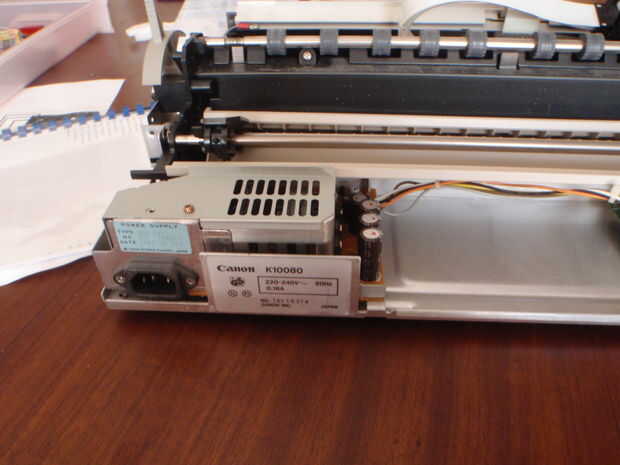

- A continuación he identificado los cables que salen de la fuente de alimentación y el voltaje que resultan para ser de 28 voltios.
- Asegúrese de que usted Compruebe la polaridad de la fuente de alimentación y cable para arriba correctamente o tienes un montón de humo y juramentos. Utilice un cable rojo y negro.

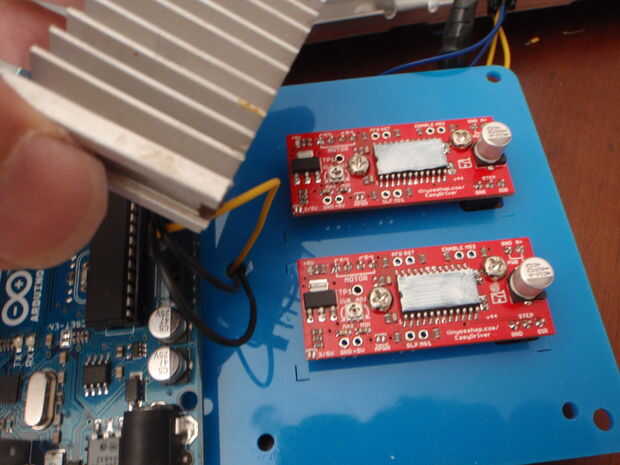

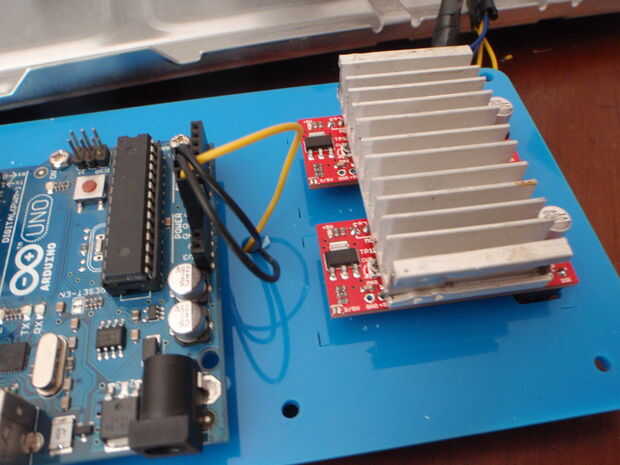

- Encontré que los controladores de fácil conseguir muy calientes así que un poco de grasa térmica y un viejo disipador de calor ayudó a mantener las cosas frescas.
