Paso 2: Terminar la estructura

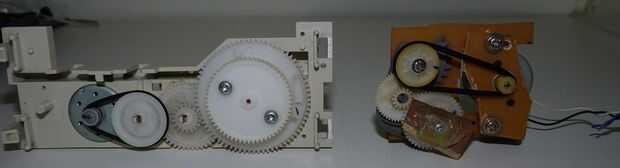

Se necesita 2 x motores con engranajes de la bandeja de la unidad y motor de 1 x de la cabeza de la unidad.

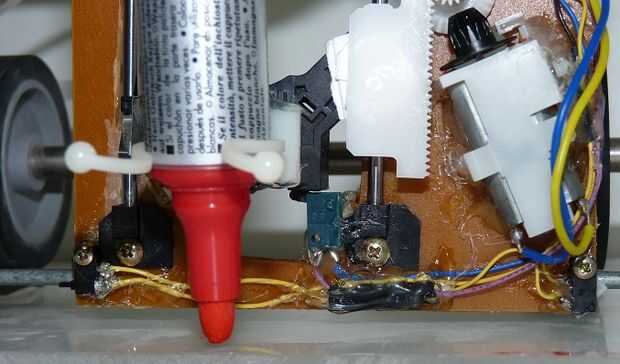

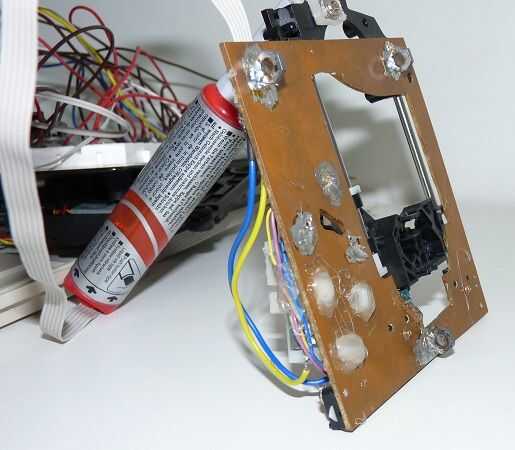

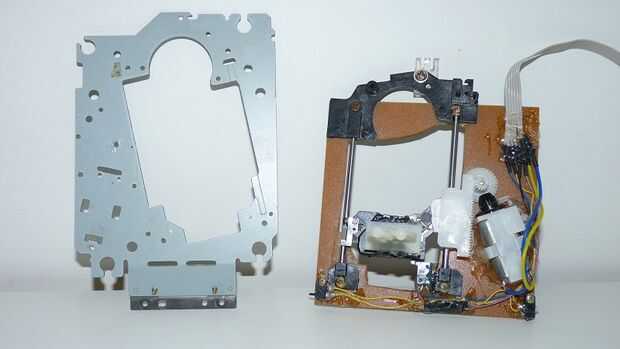

También se puede utilizar la bandeja entera, o como lo hizo, corté un tablero de circuito en la misma forma de la bandeja para ahorrar algo de peso. También añadir algunos apoyos para la cabeza, aquí yo soldado 3 tuercas de tornillo en la parte posterior de la cabeza.

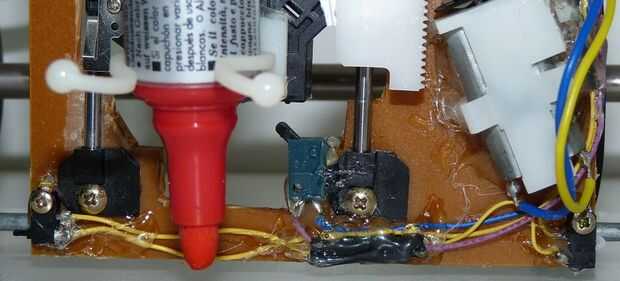

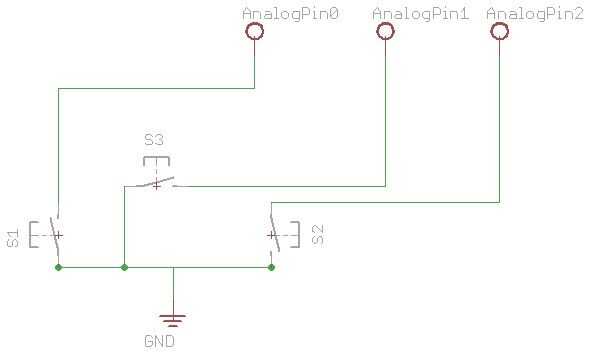

También nota que la cabeza tiene 3 interruptores de la unidad de cd/dvd. Estos interruptores nos dicen si el jefe llega a la izquierda de la estructura y si el motor de la cabeza hacia abajo (esto significa que el marcador de lápiz toca el papel). Una pierna del interruptor va a la tierra y el otro va a un pin analógico, sin la necesidad de resistores externos porque utilizaremos las resistencias de pull-up interna.

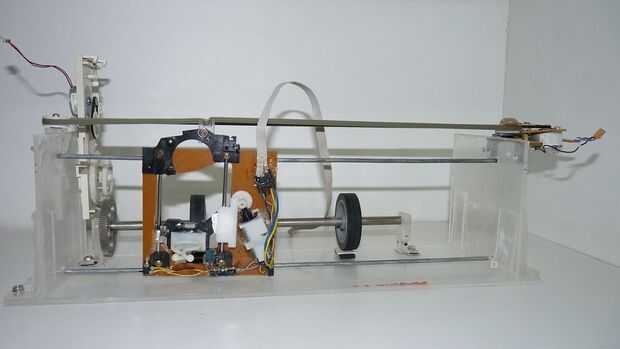

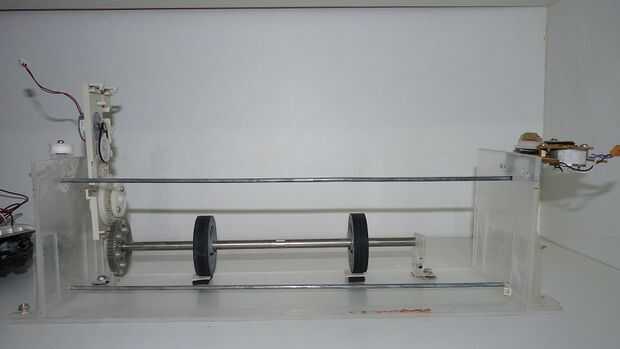

Ahora fije los motores, la cabeza, el rodillo y el marcador de pluma en la cabeza. Para terminar este paso fijar la cuerda de goma para el motor, la cabeza y la polea.
Tenga en cuenta que todas las partes no caben perfectamente, así que tienes que usar tus habilidades para hacer este trabajo, pero, probablemente, algún pegamento caliente es la respuesta para la mayoría de nuestros problemas.
