Paso 7: cableado

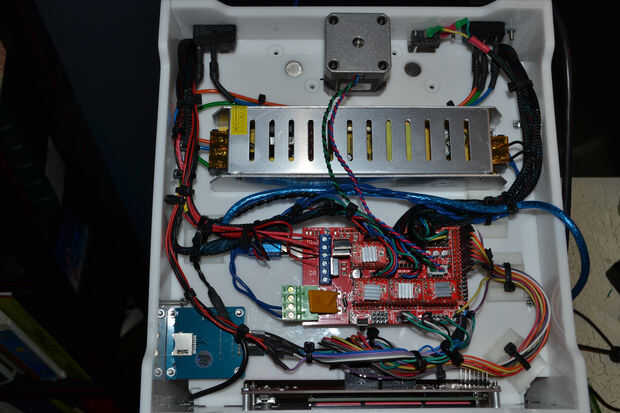

Cableado

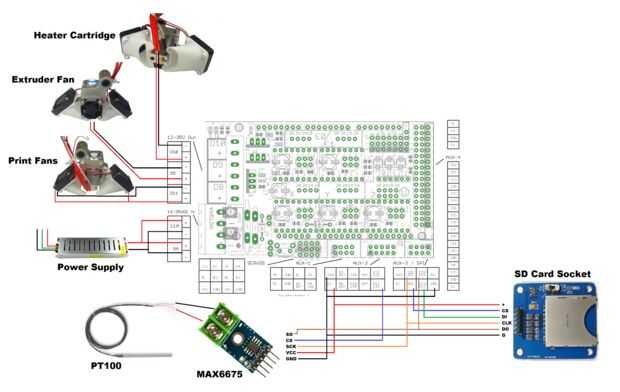

Ver el esquema adjunto muestra mi configuración de cableado especial para esta impresora. He hecho algunas modificaciones a los archivos de pin.h en el software de Marlin para acomodar esta configuración por lo que si sigues mi plomo definitivamente necesitará usar mi firmware.

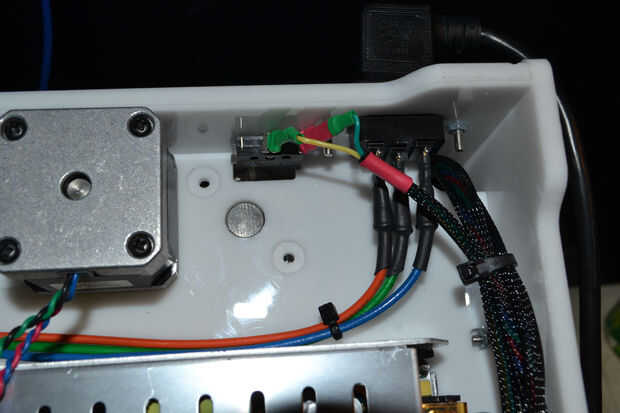

Fuente de alimentación
Si todavía no lo has hecho, cable los pines de neutro y tierra para el conector. La línea de alambre a un lado del interruptor y del otro lado del alambre para el conector. En la de 12 voltios salida de alambre en los LEDs de los respectivos positivos y negativos y hacer lo mismo con los cables de entrada a la Junta de rampas 1.4
Finales de carrera

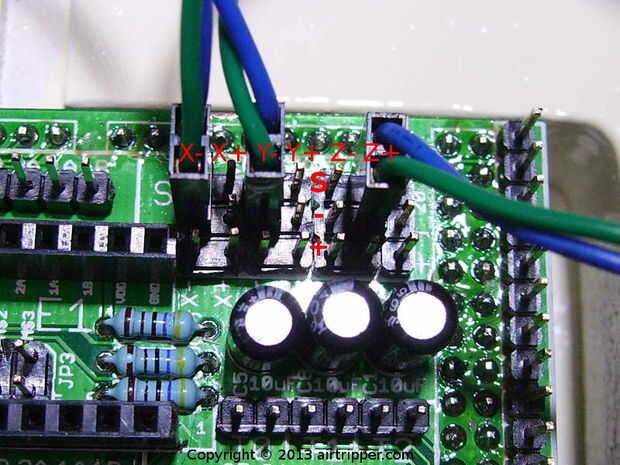

La proyección de imagen de referencia el + y - lugares para el final deje los cables. En mi configuración particular fui con los terminales normalmente abiertos en los topes y la X, Y y Z + enchufe orientación (como se muestra).
RepRapDiscount LCD

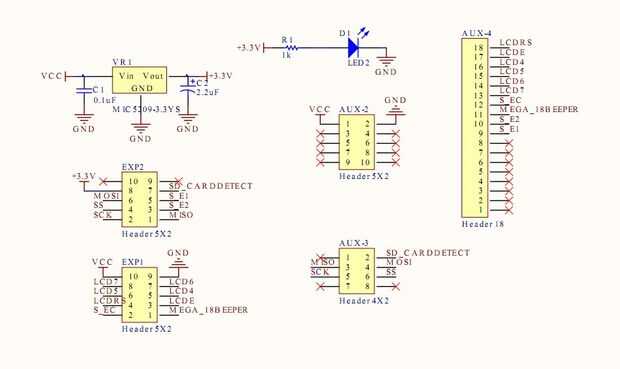

Para alambre del regulador del LCD a la tarjeta 1.4 rampas tendrás un poco de ingeniería inversa. Por desgracia no grabo esto como yo lo hice así que voy a tener que explicar. Conectar el "conector inteligente" que vino con el tablero de RepRapDiscount para el que los cables de 2 cinta. Usando un multímetro y el esquema de referencia incluido sobre el mapa a qué pins en el 1.4 de rampas lado ir a que los pernos en el lado del controlador de LCD. Después tienes que ir por patillas con alambre de cable de cinta de Dupont de hembra a hembra y conectarlos correspondientes.
Extremo caliente
Caliente final incluirá 2 cables para el cartucho calentador, 2 cables del termopar PT100, 2 cables para el ventilador V6 y 2 cables para el ventilador montado/envueltos de lado. El cartucho calentador de alambre en el D10 los pernos en la Junta (orientación es irrelevante) y los 2 positivos y 2 negativos los cables del ventilador del alambre a los pines de D9. Alambre termopar PT100 en el tablero de amplificador digital de termopar MAX6675.

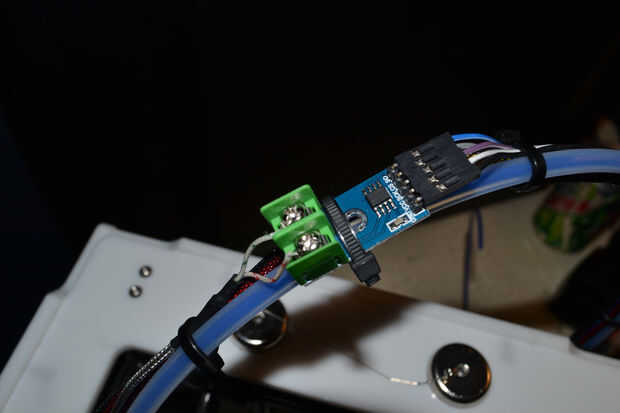

Amplificador MAX6675
El termopar PT100 informes de diferencias de la temperatura mucho diferentemente que los termistores final caliente tradicional y requiere de acondicionamiento de señal y amplificación en orden para el 1.4 de rampas leerlo. Lo que necesitará hacer es alambre GND terminal a cualquier tierra en el tablero de 1.4 de rampas y la misma para el VCC (5V). SCK debe ser conectado al pin SCK (AUX-3 pin 5). TAN debe ser conectado al pin MOSI (AUX-3 pin 3). Por último, CS debe ser alambrado a la clavija 66 en AUX-2 de la tabla 1.4 de rampas.

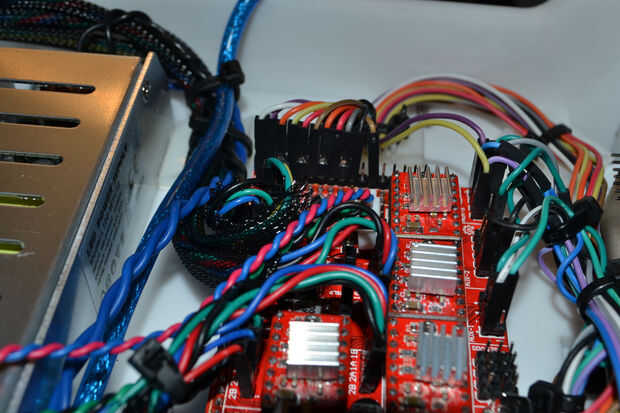

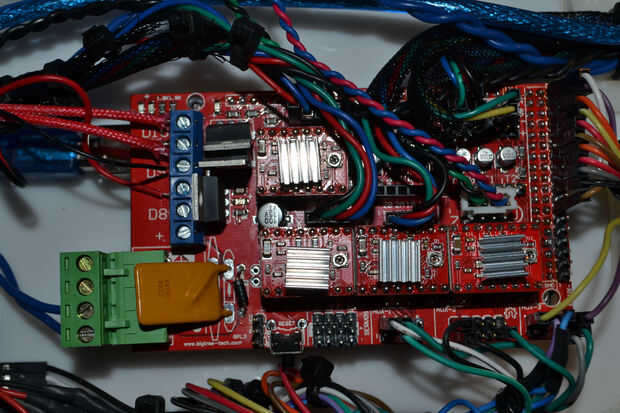

Motores paso a paso
Los motores paso a paso 4 deben cablearse hasta sus drivers adecuados. No te preocupes sobre que orientación las clavijas están en este momento. Usted puede cambiarlo manualmente más adelante o en el firmware durante la configuración. Recorte cualquier alambre según sea necesario y ponerlos dentro de una envoltura de cable si quieres.
Zócalo del SD
El zócalo del SD se conectar semejantemente para el MAX6675 como ambos comunican a través de SPI. Ajustar el interruptor de alimentación en la toma de corriente a 5V. Cable de la terminal G a cualquier tierra en el tablero de rampas. Conectar un alambre hacer la terminal en el enchufe y empalme con el cable MISO (AUX-3 pin 3) desde el MAX6675. Hacer lo mismo con el alambre CLK de la toma al cable SCK (AUX-3 pin 5) de la MAX 6675. Conecte la terminal DI del zócalo a MOSI (AUX-3 pin 4) terminal en el tablero de rampas. Conecte el terminal de CS en el zócalo a la SS (AUX-3 pin 6) terminales en el tablero de rampas 1.4. Por último, porque el nuevo zócalo de SD no tienen un pinout SD_CARDDETECT querrá ejecutar un cable desde la terminal SD_CARDDTECT (AUX-3 pin 2) a cualquier terminal GND en el tablero de rampas. Esto convencerá al controlador que una tarjeta SD se instala siempre y hacer que la pantalla lea como tal.
