Impresora 3D de corte por láser (2 / 9 paso)

Paso 2: Funcional disposición del espacio de trabajo

Hay tres principales formas de manipular el espacio de trabajo y la extrusora.  Para las siguientes explicaciones x-motion es dentro y fuera de la pantalla, eje y movimiento es a través de la pantalla (izquierda-derecha) y movimiento del eje z es arriba y abajo (con respecto a la gravedad).

1. mantener el estirador (o herramienta) fijo y manipular el espacio de trabajo y parte con respecto a la cabeza inmóvil.  Esto significa que debe moverse el "carro" en x, y y z ejes.  Esto es lo más pequeño a mediana escala CNC máquinas de trabajo.  Esto no es difícil, pero el espacio de trabajo llega a ser pesado y requiere grandes motores para moverse.  Si usted está buscando para tener un tiempo de producción rápido, el espacio de trabajo físicamente más grande comienza siempre problemas con la masa y la inercia--creando temas con precisión y final fin de su parte.

2. mantener el área de trabajo fijo y manipular el estirador (o herramienta) con respecto a la parte.  Esto significa que los movimientos de la extrusora en x, y y z ejes.  Con esto puede alcanzar velocidad manteniendo las piezas en movimiento pequeño, pero en los tres ejes proporciona un poco de un desafío y agrega complejidad.  Mucho más rápido o mucho más grande CNC máquinas trabajo de esta manera, generalmente porque la parte de producción es tan grande, necesita permanecer todavía.

3. híbrido.  Tienen el espacio de trabajo y extrusión (o herramienta) comparte los 3 ejes de movimiento.  Esto le permite tomar ventaja de los beneficios y minimizar los inconvenientes de (1) y (2).  Elegí este método.  Decidí que la extrusora se movería en x-y y el espacio de trabajo movimiento eje z.  Esto es algo lógico que el método FDM imprime capas a la vez, por lo que la mayoría de los movimientos en el plano x-y de todos modos.  La alternativa a esto establecer es que el espacio de trabajo se mueven en x e y, mientras que el extrusor sólo proporciona movimiento eje z.  La desventaja de utilizar un espacio de trabajo móvil en un proceso FDM, es que tienen plástico en las temperaturas cerca de punto de fusión y la máquina es "chapotear" todo a altas velocidades.

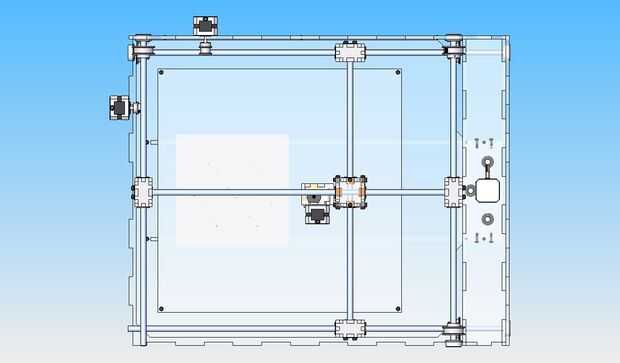

Pórtico paralelo.
El pórtico paralelo proporciona el diseño de una posibilidad de tener una Asamblea de extrusor de peso muy ligero.  Puesto que se trata de la parte móvil, debe ser ligero en orden para una precisión a altas velocidades.

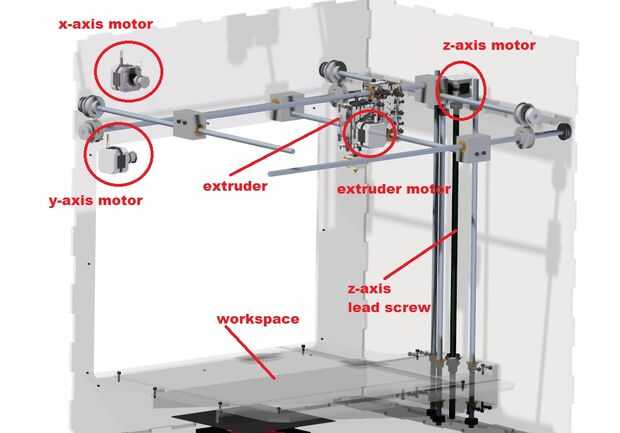

Cada uno de los ejes x e y - tiene 3 ejes de precisión que inducen el movimiento en la Asamblea de la extrusora.  Puedes ver en la segunda imagen.  Los motores para cada uno - y ejes x y conectan a los reguladores por poleas y una correa (correa flexible con dientes).  Giro del motor produce traducción del deslizador.  Proporcionando bujes/cojinetes de deslizamiento en todos los lugares, la acción es bastante suave.

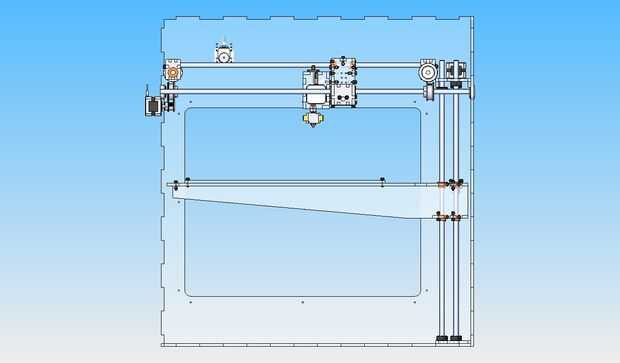

La tercera imagen muestra la altura del espacio de trabajo en mediados de-carrera.  Básicamente, para agregar altura a una parte, el área de trabajo se mueve lentamente hacia abajo.  Esta actuación es controlada por un husillo (tornillo acme a menudo llamado o eje de acme).
