Impresión 3D: 3D imprimir una tarjeta de circuitos sin soldadura (5 / 7 paso)

Paso 5: Imprimir, rellenar y pegar.

Imprimir el archivo STL
Usé un MakerBot Replicator 2 con los siguientes ajustes:
Resolución estándar con una balsa
10% relleno
2 conchas
resolución de capas estándar de .2mm
Tarda unos 8 minutos para imprimir.

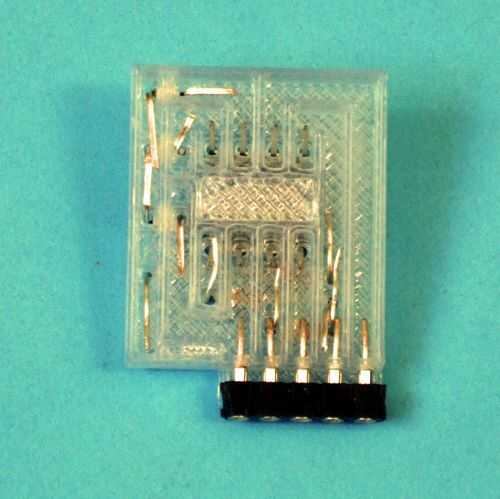

Rellenar la junta con los componentes y corte y doble sobre los conductores, ver foto paso 5. Asegúrese de que los conductores no se pegan sobre las paredes del canal. Generalmente, cuanto más tiempo la conduce mejor la conexión eléctrica. Si doble puede doblar las puntas, aún mejor.

Los componentes del pegamento

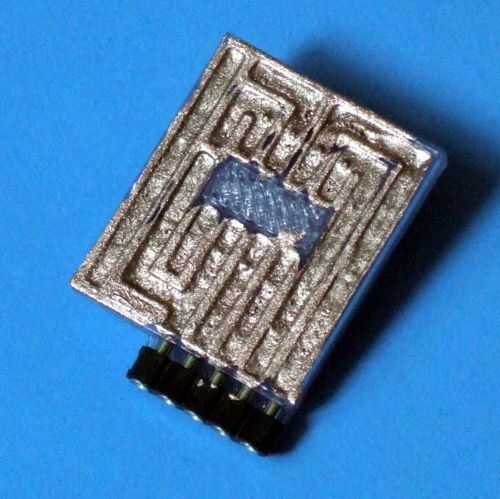

Descubrí que un cuentagotas con tubo y un tubo lo suficientemente pequeño como para caber en el canal de la manera más fácil para llenar los canales con pintura conductora. Llenarlos hasta justo debajo de la altura de las paredes y no te preocupes derrame y pantalones cortos. Utilicé un palillo de dientes para las burbujas y que los cables estaban bien rodeados con pintura. Ver Ilustración2. Deje que se seque durante la noche a temperatura ambiente.

Materiales conductores pegamento sólo con la luz a media fuerza en conductores de cobre o estañado del componente. Así que cuidado tiene que ser tomado para asegurarse de que los conductores son doblados y bien rodeados con material conductor para que tengan una fuerte conexión mecánica.

Retocar los rastros
El material conductor tenderá a disminuir como se seca.
Así que utilizar pintura fresca que rellene los agujeros o vacíos ni burbujas.

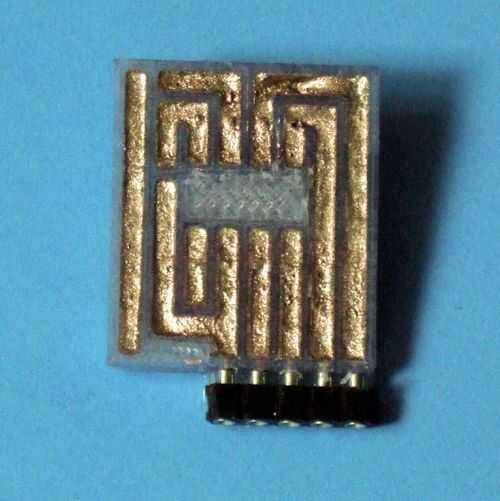

Cuando la segunda capa esté seca, utilice papel de lija sobre una superficie plana para desprender cualquier material conductor de la pared que puede cortas las huellas. PIC3 es el resultado.

El circuito está hecho y listo para los ensayos.

Consideraciones importantes
Esta pintura conductora es un agua a base de acrílico o pintura de látex y como tal no se debe congelar.
Mientras que es muy asequible, usted debe aconsejarse que es las partículas de cobre que han sido tratadas con un proceso patentado para resistir la oxidación. Por lo que probablemente sería una buena idea para sellar todo el circuito, después de que ha sido probado, con silicona o algún otro sellador impediría humedad y oxígeno para entrar. Incrustar todo en silicona o epoxi también impediría que los componentes de desplazamiento bajo vibración o presión y pérdida de sus conexiones.

Conductive epoxy, aunque más caro, probablemente trabajaría mejor mejor para circuitos duraderos más larga ya que es un conductor más fuerte y más resistente a la humedad.
