Paso 3: construir
Bayas de acebo

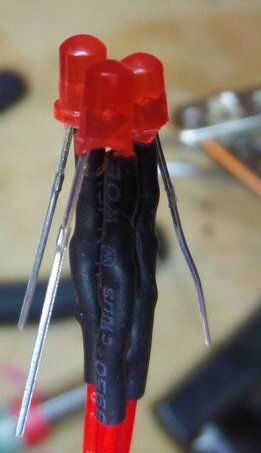

Las bayas del acebo son un conjunto de LEDs de 3 x 3mm. Los cables están conectados a los cables del ánodo y extendidos lo suficiente como para conectar en la ONU y un poco más. Los conductores de cátodo se atan juntos en moda de cola de cerdo que también se extiende hacia abajo.

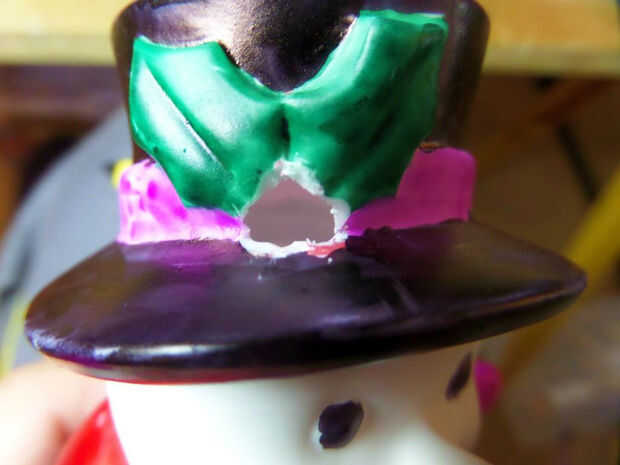

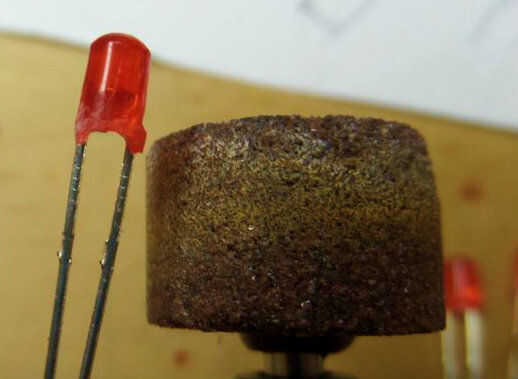

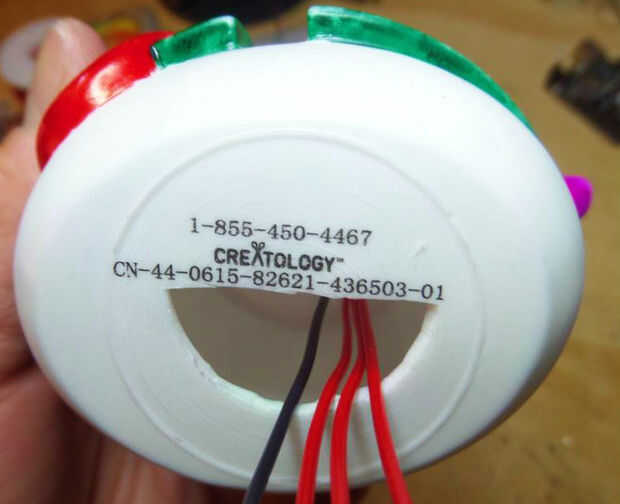

Corte las bayas del acebo en el vinilo y un gran agujero en la parte inferior. Alimente los cables en el recorte de las bayas de acebo y fuera de la base. Empuje el cluster en el agujero de las bayas de acebo un poco para que se sienta cómodamente. Usar pegamento epóxico para mantener en su lugar.

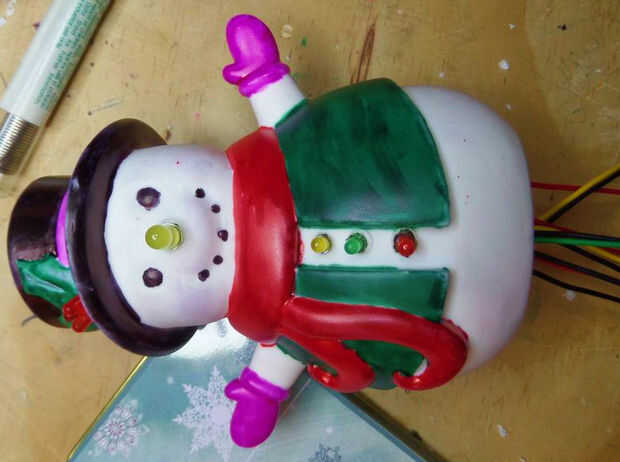

Nariz y botones
Para éstos, el procedimiento es casi lo mismo que las bayas excepto no hay ningún agrupamiento. Extienda el ánodo y el cátodo para que a hacer su camino fuera el muñeco de nieve y en la ONU.
El interruptor de
El interruptor DPDT está apagado cuando la palanca está en el centro y ON cuando está a la izquierda o derecha. Por el poder, ambos lados se conectará hasta que ambos lados se convertirá en el Arduino. Para el audio, solamente un lado se conectará para arriba.
Interruptor de alimentación y el

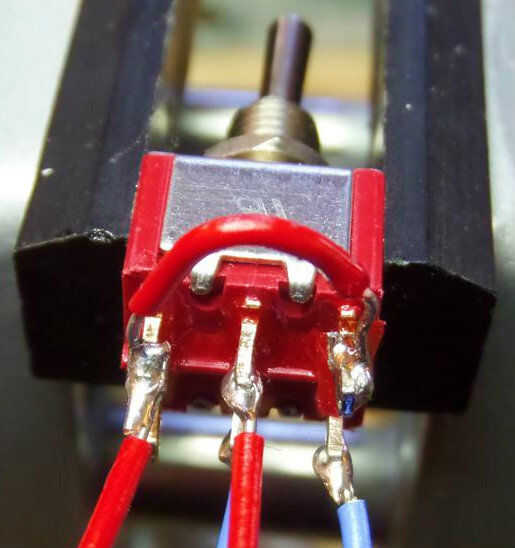

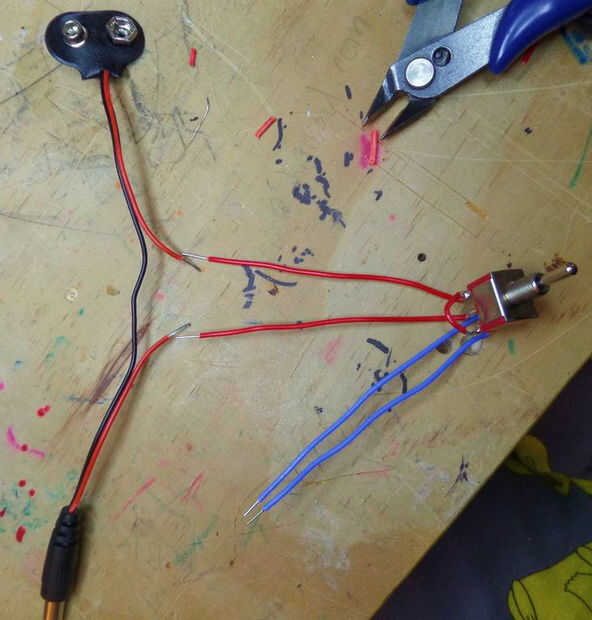

Colocar el interruptor para que 3 cables son hacia arriba en un lado. Puente de los dos exteriores conduce juntos. Luego extender una de las puntas exteriores y el centro. Empalme los dos cables en el cable positivo del cable de conector de alimentación de 9v.
Audio y el interruptor

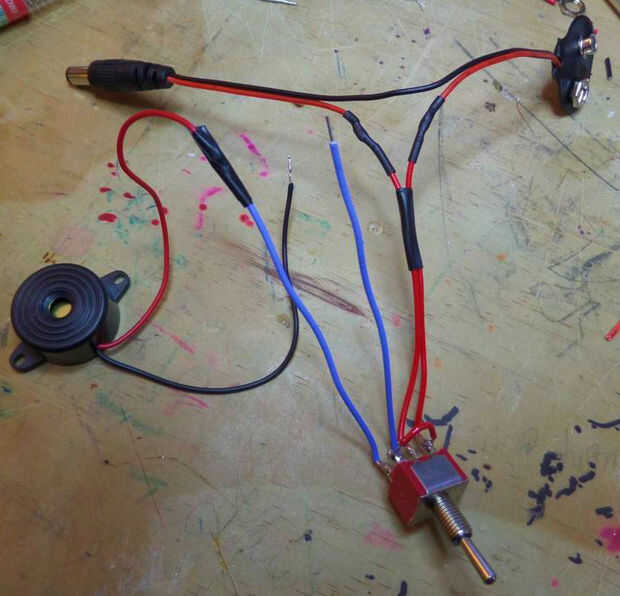

Voltee el interruptor. Extender uno de los conductores exteriores y el centro. Conecte uno de estos alambres para el cable del altavoz piezo.

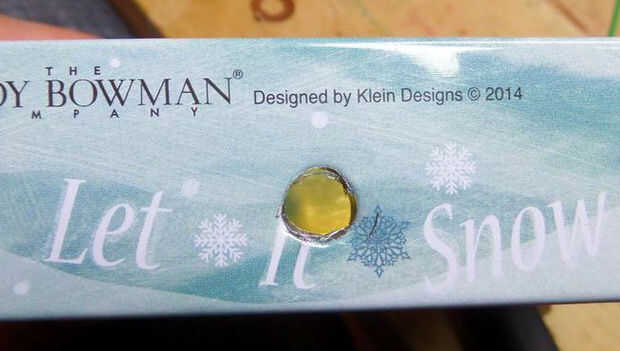

Monte el interruptor de

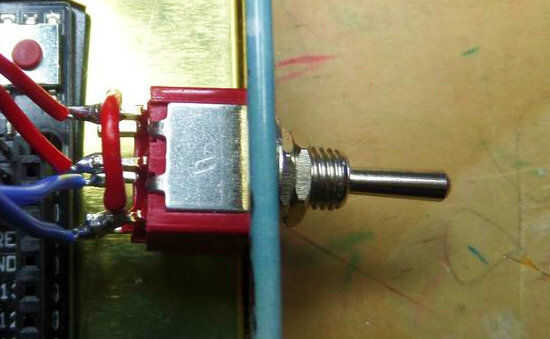

Perfore un agujero en el centro del lado largo de la caja de la lata. Coloque el interruptor en su lugar con la tuerca y la arandela.

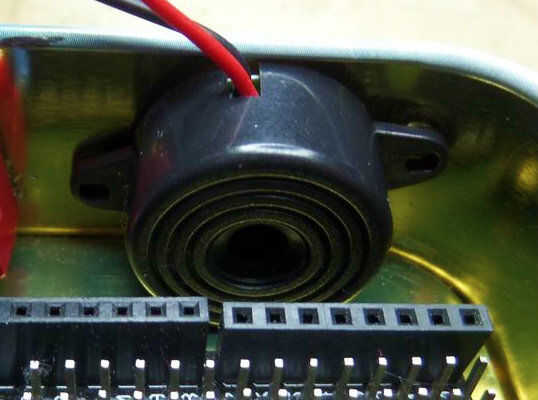

Montar el Piezo
Simplemente encontrar un lugar para el piezo dentro de la bandeja y utilizar algún punto de cinta o goma de pegar o pegamento caliente para mantener en su lugar.
Montar el Arduino
Coloque una barrera no conductora como cinta aislante en la parte inferior de la Arduino. Utilice puntos de cinta o goma de pegar espuma para sujetar el Arduino en lugar de la lata.
Tapa lata

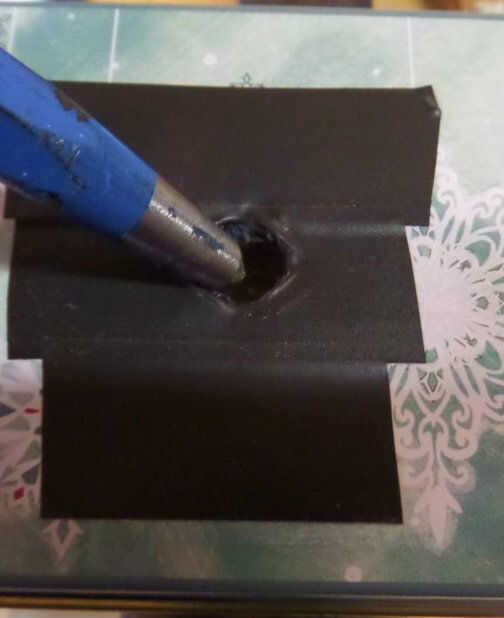

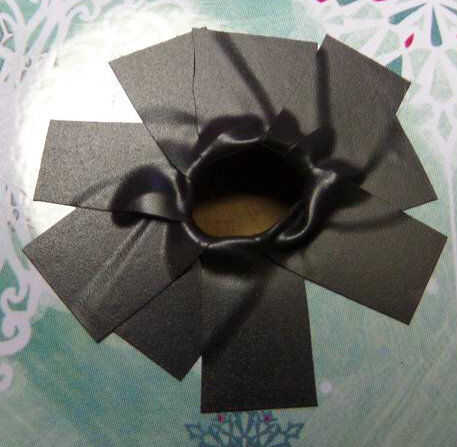

Crear un agujero en el centro de la tapa de la lata. Comience usando un punzón para crear un pequeño agujero. Aumentar lentamente el agujero hasta que sea suficientemente grande para que el paquete de cables en el muñeco de nieve para abastecerlo a través. Eliminar cualquier metal extendida o libra abajo. Luego poner cinta aislante alrededor de la circunferencia del agujero para que el metal no cortan los cables.
Resistencias para los LEDs
De cada LED, añadir una resistencia a su cable largo. Para mía, usé 100 Ohm para el verde y 180 Ohm para el resto. Para aquellos que utilizan 180, 150 sólo era necesario pero no tener ninguna a mano. Utilice termocontraíbles o cinta aislante para cubrir la resistencia.
Conectar el Arduino

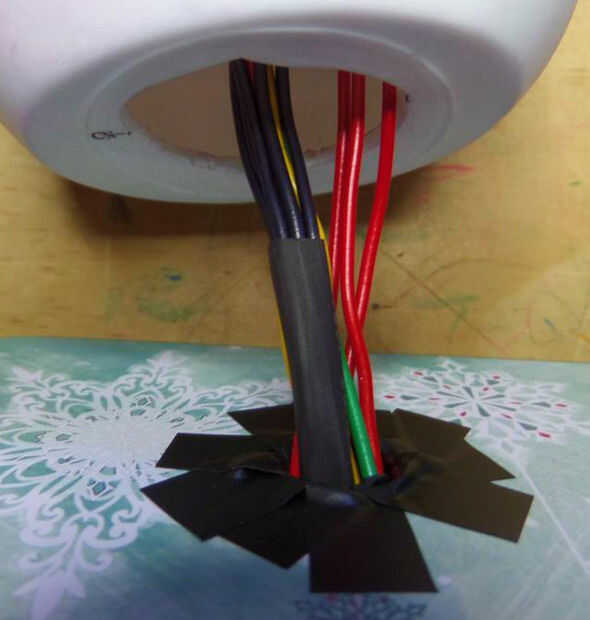

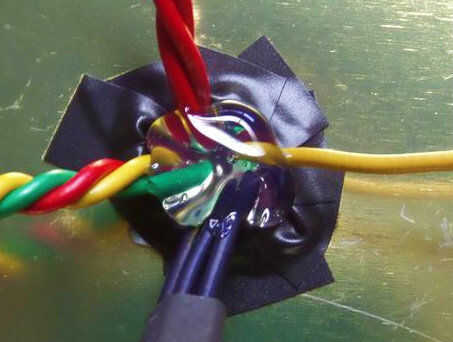

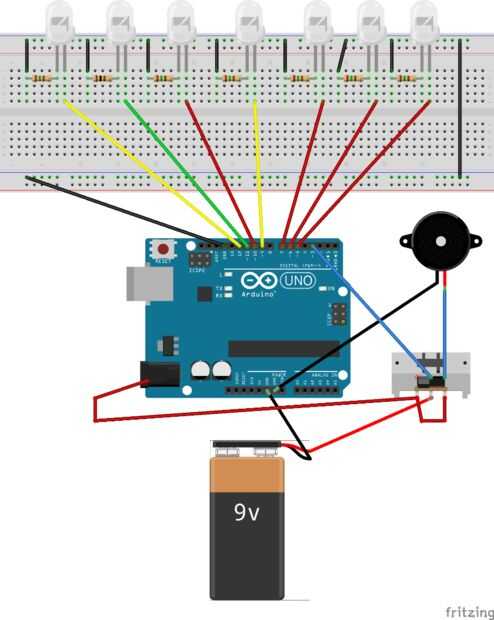

El paquete de cable de alimentación del muñeco de nieve y a través de la tapa de la lata. Poner un plop de pegamento en los cables en el interior de la tapa de la lata. Lugar cada cable en los pines correctos. Ver el esquema para la conexión.
