Iluminación de la exhibición del estilo industrial (6 / 7 paso)

Paso 6: Montaje Final

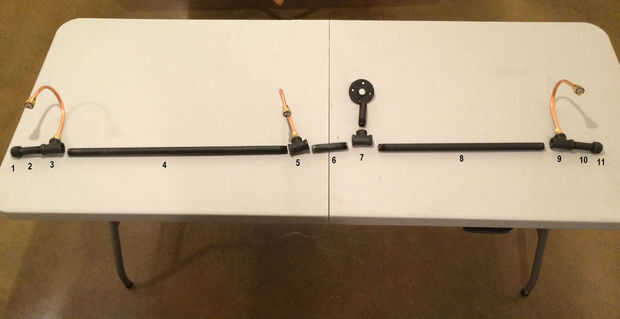

Conecte cada Asamblea de tubo de cobre a una t, prestando atención a qué dirección los cables deben ir y colocar todo en su correcto lugar. De izquierda a derecha, junté mina como esta.

  1. tapa de extremo
  2. tubo de 3"
  3. Tee con tubo de cobre
  4. tubería de 24"
  5. Tee con tubo de cobre
  6. tubo de 4"
  7. Tee con tubo de 3" y el reborde (no montar hasta el final)
  8. tubo de 18"
  9. Tee con tubo de cobre
  10. tubo de 3"
  11. tapa de extremo

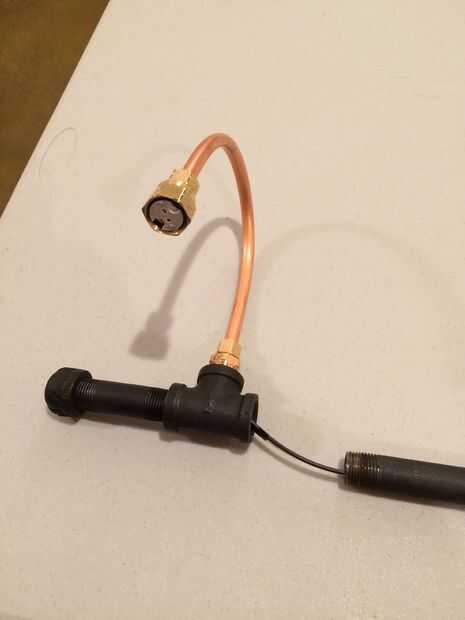

Te recomiendo montar piezas 1 a 6 en ese orden. Luego recorren los dos conjuntos de cables rectos la camiseta #7 y conecte la t. Ejecutándolos directamente a través de les impide conseguir torcidos como tornillo de 7 a 6. Después de 7 a 6, fijar los cables para que giran correctamente a través de 7. Son lo suficientemente ágil como para que no es difícil.

Luego empiece a las 11 y nuevamente a 8. Alimentar ese único conjunto de cables correctamente a través de 7 y atornille el conjunto de 8-11 a 7. Ese único conjunto de cables se tuerza, pero mejor un par trenzado de dos. Final de conexión de la tubería de 3" de suspensión y montaje. Sentí que era capaz de atornillar todo a mano, firmemente bastante que no iba a venir deshecho por sí mismo.

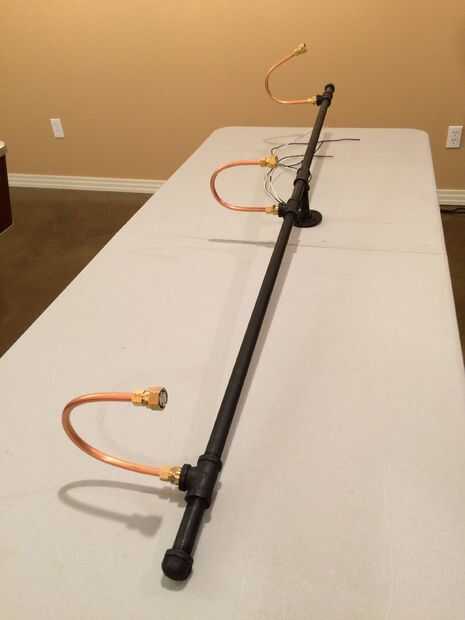

Al final, deben tener tres pares de cables que salen a través de la brida.
