Paso 1: Piezas y herramientas
Partes:
Para mi diseño, quería tres focos en aproximadamente 24" espacio, pero también optó por quedarse con artículos comunes regulares en lugar de molestarse en conseguir corte medida de tubo, por lo que el espacio resultó más como unos 26".
Piezas estándar disponibles en Lowes y Home Depot (~ $80):

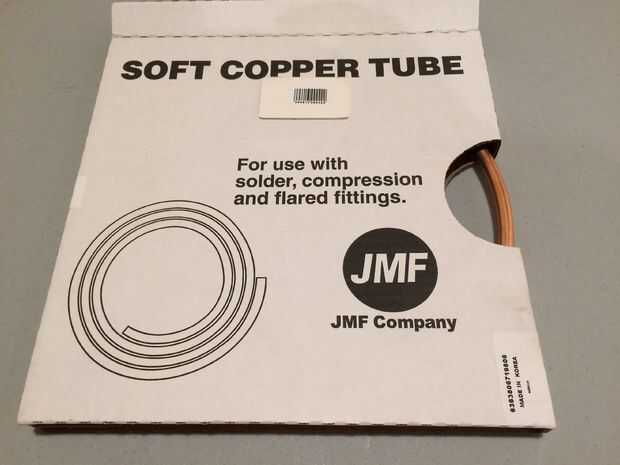

- (1) rollo de cinco pies de 3/8" OD tubería de cobre blando (HD parece no almacenar 5' rollos)

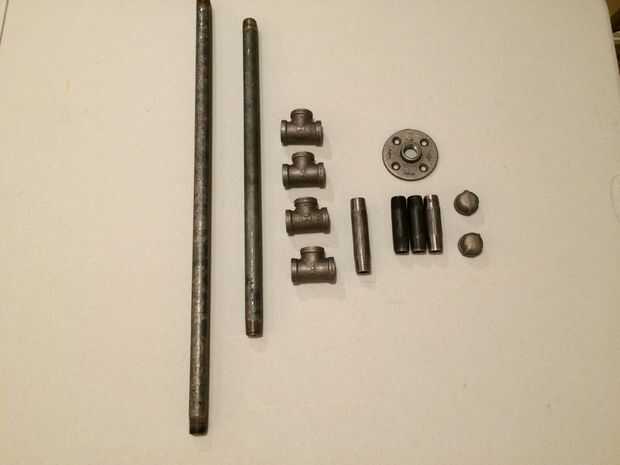

- (4) 1/2 hierro negro tes*
- (3) pezones de hierro negro de 1/2 "x 3"
- (1) niple de hierro negro de 1/2 "x 4"
- (1) niple de hierro negro de 1/2 "x 18"
- (1) niple de hierro negro de 1/2 "x 24"
- (1) 1/2 brida del piso (será el techo de placa de montaje)
- (2) tapones de 1/2"

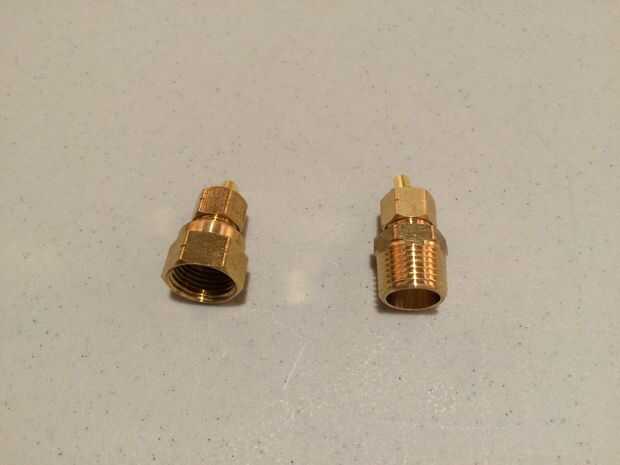

- (3) latón 1/2" MIP a adaptadores de compresión de 3/8" (Watts LFA-124)
- (3) latón 1/2" FIP a adaptadores de compresión de 3/8" (Watts LFA-118)
- (2) carretes de 25' de 16 calibre cable principal, en diferentes colores. (A pesar de mis fotografías, obtener rojo y negro)

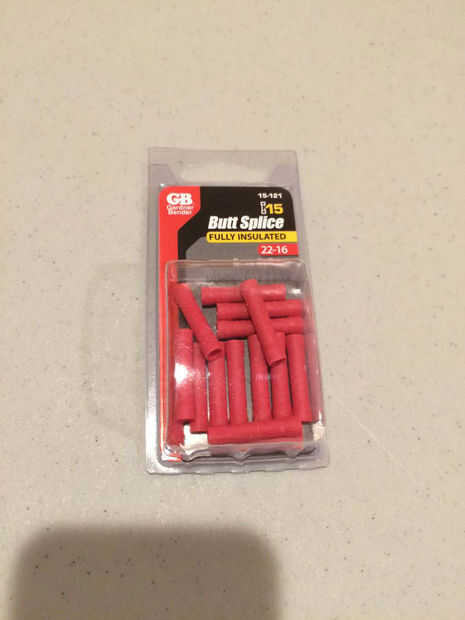

- (1) paquete de 22-16 calibre conectores de empalme de tope (se necesitan 6)
- (2) tuercas para alambre naranja
- (4) tornillos de 2" de largo. Verifique que la cabeza es grande como no tiran a través de la brida de montaje.
Piezas en línea (~ $50):

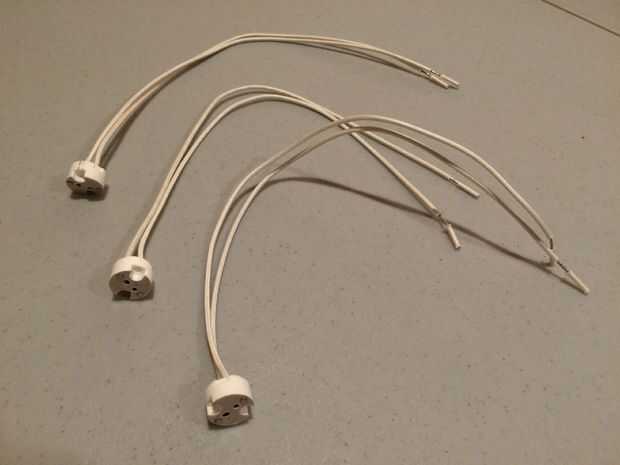

- (3) SATCO 90-1590 G4-GU5.3 redondo porcelana halógeno sockets o equivalente

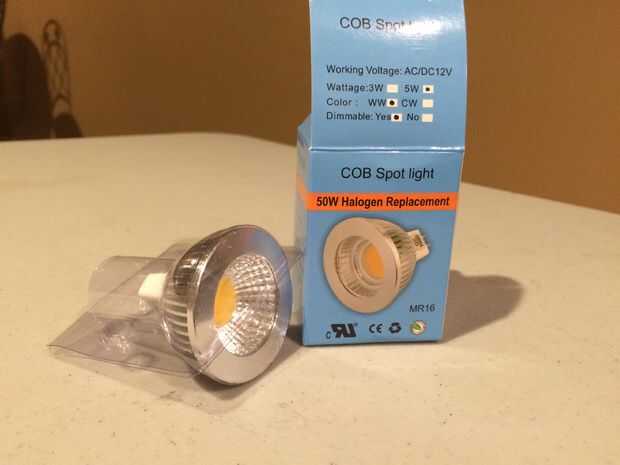

- (3) 12 voltios, 5 vatios MR16 LED lámparas (importante: hacer que los bulbos trabajo con corriente continua)

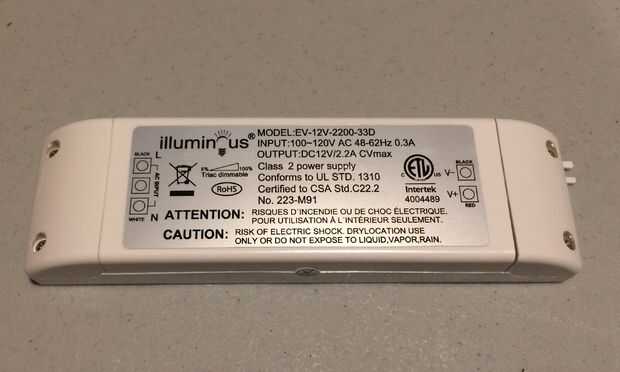

- (1) 120 voltios AC a 12 voltios de corriente continua regulable LED driver (no un transformador. Ver el último paso por qué).
Herramientas:
- Llaves para apretar los conectores
- cortador de tubos o sierra para metales para cortar el tubo de cobre
- destornillador
- taladro y brocas
- cinta aislante
- arrugador del alambre o estrecho pinzas para prensar los conectores de alambre
- Cortadores de alambre
- Algo rígido, de diámetro de 4", para usar como una forma de flexión
- 24" del quad de RG6U protector cable coaxial (opcional pero recomendado)
- TSP, polvo detergente de fosfato trisódico (Lowes lo lleva.)
- Pintura en aerosol
* Como alternativa, usted podría considerar hacer las tres barras que conectan los tubos de cobre de cobre amarillo (también disponible en Lowes). Es triple el precio de camisetas de hierro negro, pero parece genial.
