¿Iluminación de escalera LED con sensor de viaje IR (1 / 9 paso)

Paso 1: Herramientas, repuestos e insumos

Necesita una variedad de cosas para hacer este proyecto. Las menos herramientas tiene para trabajar con electrónica, más tendrás que pasar para hacerlo, para comprar todas las herramientas, o encontrar a alguien que tiene y comprar un buen almuerzo en Applebees entonces preguntar muy bien si usted puede utilizar sus herramientas.

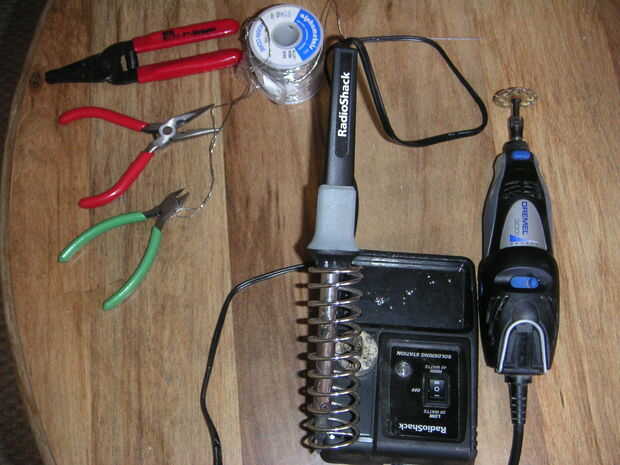

Herramientas que usted realmente debe tener:
-Un soldador con una punta pequeña del punto
-Un par de cortadores de alambre
-A pequeños alicates de punta
-Pelacables (que va ser pela cable de calibre muy pequeño, 26 o menos)
-Un motor herramienta Dremel con una fresa de carburo (para cortar el perf Junta y perforación de los agujeros)

La mayoría de los componentes electrónicos se puede comprar de Mouser Electronics. A la lista el proveedor que tengo varias otras fuentes de otras partes. Sienta libre de innovar si se puede encontrar un lugar mejor/más barato para conseguir algo y publicarlo aquí para todos nosotros!

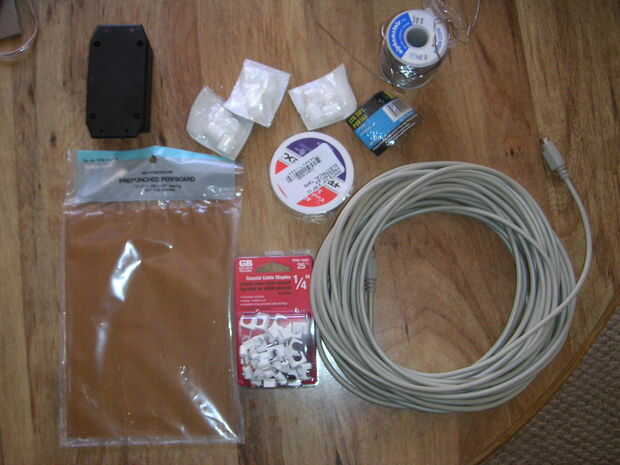

Suministros/piezas:
-Puntas de las patas plástico (Home Depot, 89105)
-1/4 "grapas de cable coaxial (The home depot psw-1650)
-Alambre de la soldadura
-Perforaciones perfboard ( Radio Shack 276-1396)
-50 pies de cable de extensión PS/2 ( Monoprice p/n 2540)
-Cinta aislante blanca (Frys)

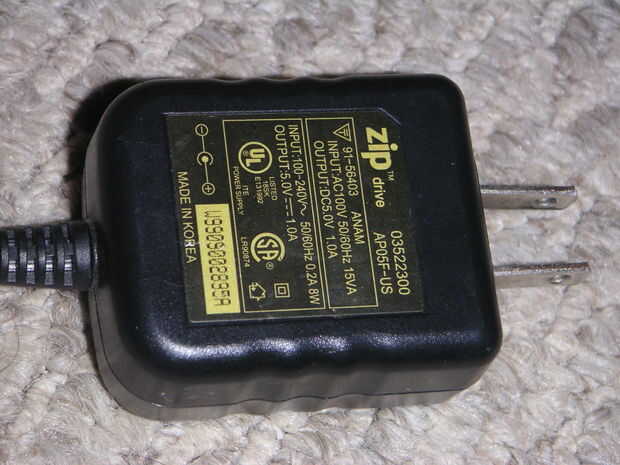

-A fuente de alimentación de 5 voltios capaz de manejar al menos 700 mA, o más dependiendo de las necesidades de energía de la luz LED. He utilizado un ladrillo de la energía de una vieja unidad de zip 250, que pone hacia fuera 1 amp en 5v.

Para componentes electrónicos, puede descargar el archivo Excel de los componentes haciendo clic en el archivo Excel que vinculado aquí. Para hacer tu vida muy fácil, crear una cuenta de mouser, haga clic aquí, seleccione las segunda y terceros columnas de la hoja de cálculo y copia y pégalos en el importador BOM.

2 x 940nm IR LED: usted puede conseguir éstos en mouser así, pero encontré el mejor LED direccional pude conseguir vine desde Newark Electronics. Si quieres sub en otro LED para éstos, necesitarás algo que opera a 940nm y es bastante direccional (para evitar disipación sobre la distancia al sensor).

También necesitarás un montón de LEDs para sus escaleras o cualquier sitio te quieren iluminar. Una vez que elija su LED, usted puede tapar en las especificaciones para ellos aquí para calcular que resistencias debe y cómo configurarlos.

En general, debe ser capaz de hacer este proyecto por unos 60 $, como no destruir componentes y construcción. Si eres propenso a soldar viene Unido, asegúrese de comprar repuestos.
