Paso 2: Preparar las piezas
El núcleo de la chispa es un 3, 3V el dispositivo y el Neopixels son 5v. También los pernos de la base no pueden proporcionar suficiente corriente para conducir todos los píxeles (68) en mi franja, por lo que iba a necesitar ejecutar el poder a cada uno por separado. Por suerte, el núcleo puede ser alimentado por 5v fácilmente gracias a su regulación interna.
Energía

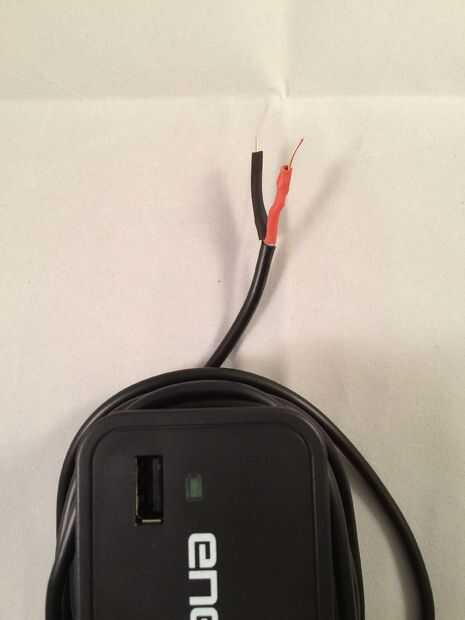

La fuente de alimentación que recogí tenía un enchufe estándar de alimentación de DC, así que corte el extremo y había retorcido las hebras exterior en un solo cable y, tras comprobar la polaridad, uso rojo y negro tubería del encogimiento para identificar a cada uno.
Pixeles
Neopixels se puede comprar en intervalos de 1m tiras. Puesto que mi chimenea de la chimenea era entre 2-3m I medido hacia fuera y corte hacia abajo de los 68 píxeles que necesitaba. Que la longitud ajusta exactamente a la distancia de la chimenea.
Los cables y el conector que viene adjunto eran en el extremo de salida para conectar a otra tira hacia abajo de la línea. No estoy demasiado orgulloso de decir que traté de utilizar esos cables en mis pruebas iniciales con la franja y un Uno. Tomó sólo un latido de más que me hubiera gustado entender lo que estaba viendo. Una vez me di cuenta de que tenía que agregar mis propios cables al entrada final de la tira (para el registro son muy claramente, estoy apenas denso) estaba nuevamente en funcionamiento.

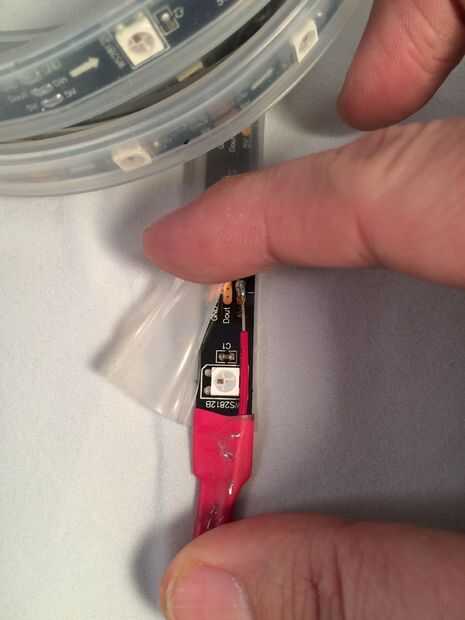

Estaba usando alambres de núcleo sólido que son un poco rígidos, por lo que mi primera + 5v cable conecté rompió la almohadilla de la tira. Conecté un cable nuevo a la parte inferior de la tira y que rompió también. Era reacio a cortar incluso un solo píxel y sentirse frustrado cuando mi colega, Chris H., señaló podría conectar al cruce para poder y siendo bien. Por suerte no era el pin de datos o habría perdido un píxel. Una vez anclados en su lugar utilicé tubería para aferrarse a la tira y se unen los tres cables en un cable único de tipo de encogimiento.
Perfboard

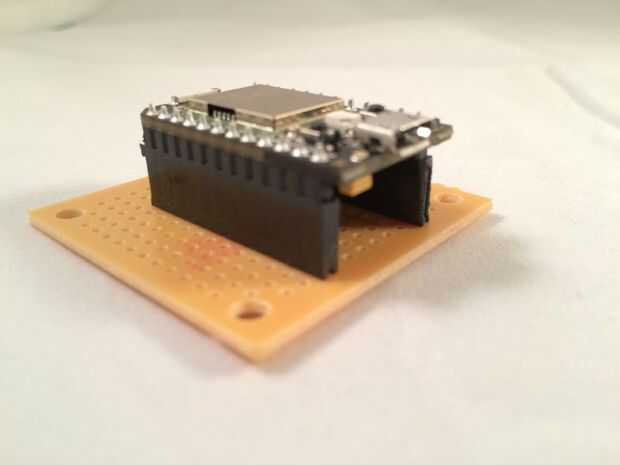

Por un lado quería que esto sea un accesorio permanente en mi casa cuando se hace. Por otra parte, no podía llevar a algo tan polifacético como un núcleo de la chispa en un proyecto de la soldadura. Así que decidió comprometerse y había conectado encabezados femeninos en mi perfboard así que pude quitar el núcleo más adelante si necesitaba.
Embalaje*

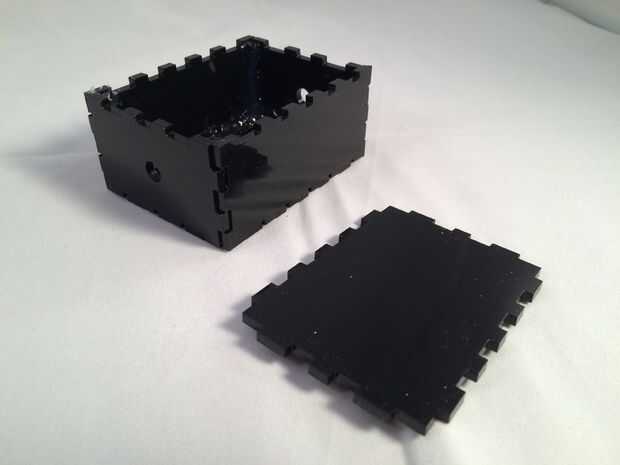

Otro miembro de su compañero makerspace, Pete P., había escrito un reciente post del blog de herramientas para el diseño de cajas con las cortadoras láser que tenemos en el espacio. También me vendió una bonita pieza de acrílico negro que tenía en la mano para hacer la caja. Hemos añadido un par de agujeros en cada extremo largo para manejar las líneas de alimentación y de datos. Media hora y más tarde algunos pegamento caliente y yo tenía mi recinto.
* Sí, en este momento estoy etiquetado mi subpartidas sólo con fines de aliteración.
