Iluminación de cátodo frío de Xbox 360 (4 / 7 paso)

Paso 4: Para soldar a la placa base

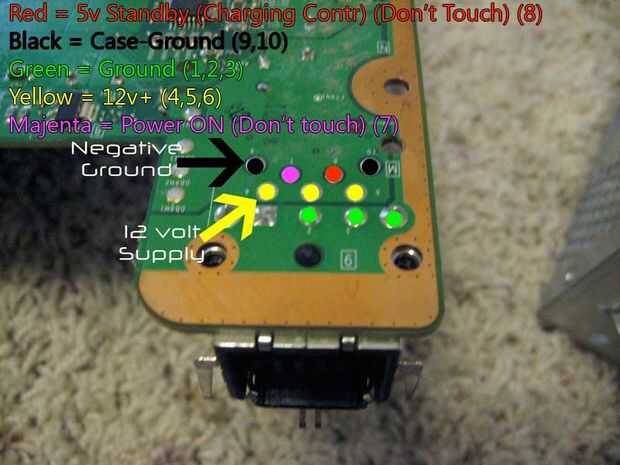

El CCFLs necesita una fuente de alimentación de la placa base de Xbox, en la parte inferior de la placa madre donde se conecta el conector de alimentación en la consola Xbox 360 son muchas fuentes de diferentes tensiones. Este diseño es idéntico en todo Xbox 360s. El número impreso en el tablero Pin 4 es la fuente de 12 voltios, y Pin 9 es la negativa. Mantenga la 360 desenchufado hasta que dijo para probar la conexión.

Estañado y soldadura

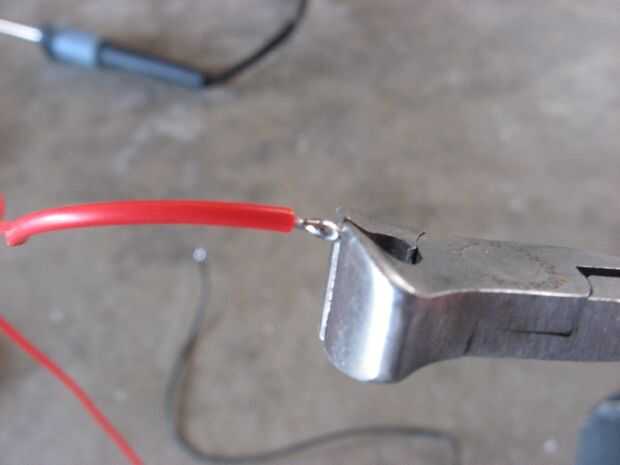

Estañado es el proceso de aplicación de soldadura a dos superficies separadas, luego en un acto sin aplicar extra de la soldadura de las dos superficies de Unión. Medida de alrededor de 7-8 pulgadas del alambre para los cables rojo y negro en el inversor. Una pequeña cantidad de revestimiento de la tira y aplicar una cantidad excesiva de soldadura en el extremo de cada cable.

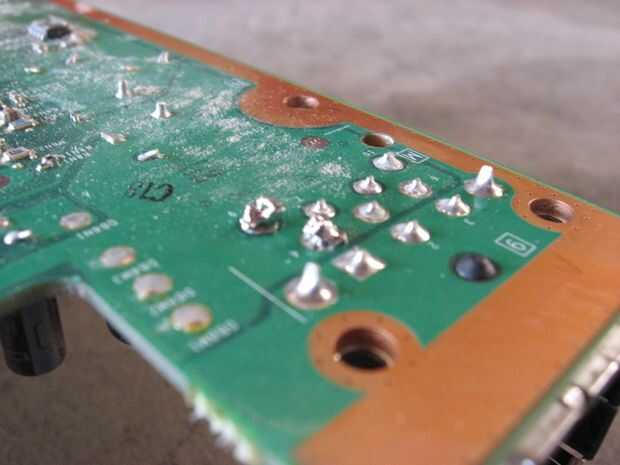

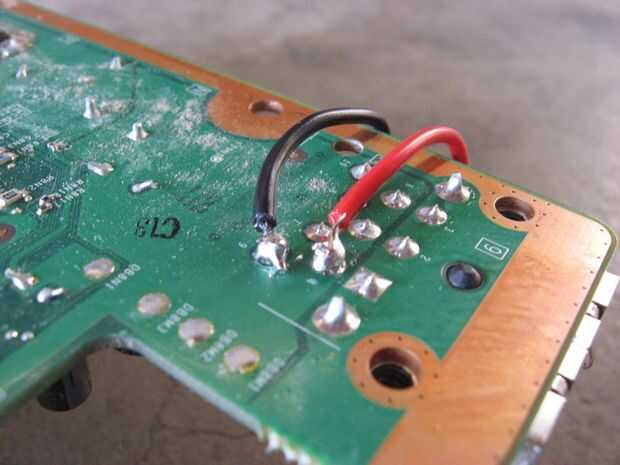

Aplicar soldadura a las clavijas de la Xbox 360 es una historia diferente, utiliza Microsoft plomo industrial soldadura que funde a una temperatura muy alta. Aplicar una gran cantidad de soldadura lo mejor pueda a los pines, no dude en celebrar su soldador en cada pin por un tiempo, toman el calor. Suelde el cable rojo al pin número 4 (se muestra en la imagen como fuente de 12v) y el cable negro al pin 9. Prueba la fuerza física de estas conexiones tirando de ellos, si la Junta de soldadura está fácilmente quebrada, mantenga el soldador más hasta que esa articulación es sólida.

Prueba

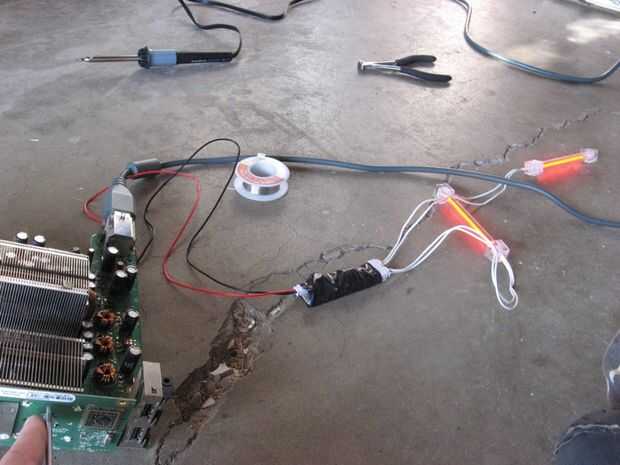

A pesar de que la consola Xbox 360 se desmonta sin ventiladores, puede conectar el cable y encender durante unos segundos. Añadiré una nota de precaución, los jugadores generalmente baneado de Xbox Live para jugar juegos mal grabados, sin embargo arranque su sistema con el cable de alimentación no en la unidad de DVD es motivo de sospecha y podrían resultar en una prohibición. Con los cables soldados en, enchufe el conector en el inversor, CCFLs en el inversor y presione el botón de encendido. Cuando su 360 gira, así que debe CCFLs. Asegúrese de no dejar la 360 por mucho tiempo sin ventiladores funcionando como puede sobrecalentar la CPU.

Aislamiento de pegamento caliente

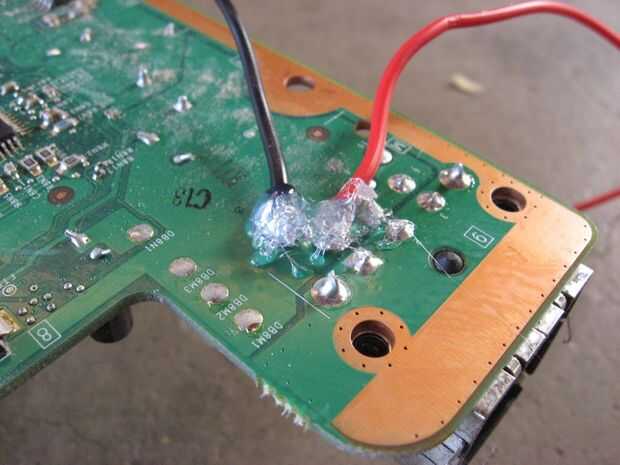

Como medida de protección, poner una gota de pegamento sobre cada punto soldado. Esto mantendrá la conexión del roce contra la parte inferior del chasis de acero y los cables de 12v y tierra de no tocar.

Vuelva a colocar la placa base

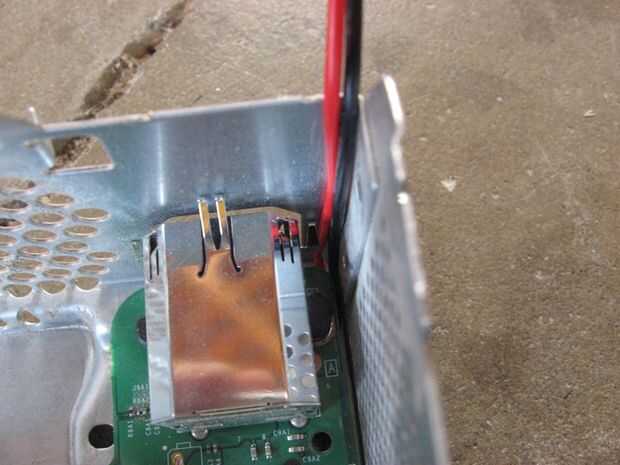

Puede ahora Coloque la motherboard en el chasis de acero de 360 y alinear los alambres a lo largo de la esquina trasera de la carcasa. Asegúrese de que los cables emergen desde el borde posterior de la placa base (no el lado) para que los tornillos de la carcasa aún estén alineados.
