Escáneres de utilizan lámparas de cátodo frío para iluminar las imágenes que va a escanear para que puede escanear un especial IC (circuito integrado). En la mayoría de los casos, cuando se rompe un escáner, parte de su exploración y/o computadora hardware de conexión está dañado, pero la luz de cátodo frío e inversor de la energía son a menudo en condiciones prístinas. Extrayendo los y cableado de un circuito simple, que podemos conseguir nosotros mismos prácticamente gratis (a menos que se vieron obligados a pagar unos pocos dólares para el escáner roto) lámpara de cátodo frío.
En primer lugar, tomé aparte el escáner y quitar todos los circuitos. Entonces, he quitado el motor paso a paso y se llevo a cabo el ensamblaje de la luz. Esto es probablemente la única parte que necesita (a menos que decida reutilizar algunos interruptores y conectores de alimentación de la placa principal del escáner). A continuación, extraje la lámpara de cátodo frío y su inversor de la energía (un pequeño circuito con un transformador y los condensadores y bobinas). Después de eso, yo había pelado los cables de entrada al inversor había conectado a la fuente de alimentación original del escáner a la pared y utiliza los cables pelados para la lámpara de prueba. Nota que siestá Conecte las puntas del mal destruirá su inversor de corriente, y no podrá continuar. Para ver de que manera necesita conectar los cables siguen estas instrucciones:
1) mira que los colores de los cables pelados. El negro es tierra (negativo-) y el otro color (a menudo rojo) es la entrada positiva (+).

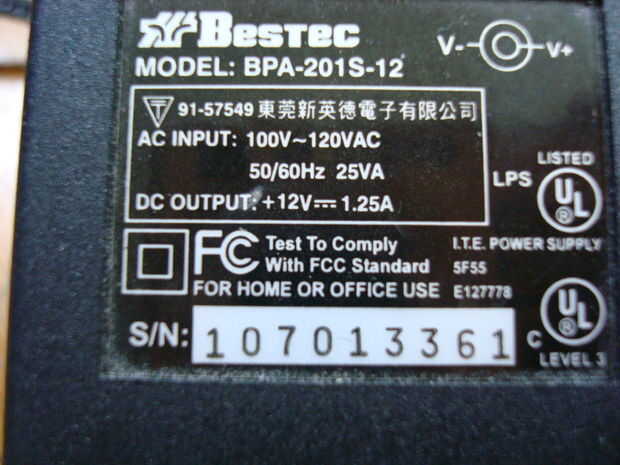

2) después de que haya determinado las polaridades de los terminales de entrada al inversor, mira en la fuente de alimentación (el uno que se enchufa en la pared). Debe haber un pequeño diagrama que se puede ver en la parte superior derecha de la segunda foto en el slide show. Él le dirá si fuera y dentro de su alimentación conector positivo o negativo.
Una vez usted haya calculado todos sus polaridades, simplemente mantener los cables de entrada del inversor en los lados correctos del conector de alimentación. Si hiciste todo bien, deberá encenderse la luz de cátodo frío. Si sin embargo algo conectado al revés, ves algo de humo salir de su inversor de corriente y que marcará el final de su vida.

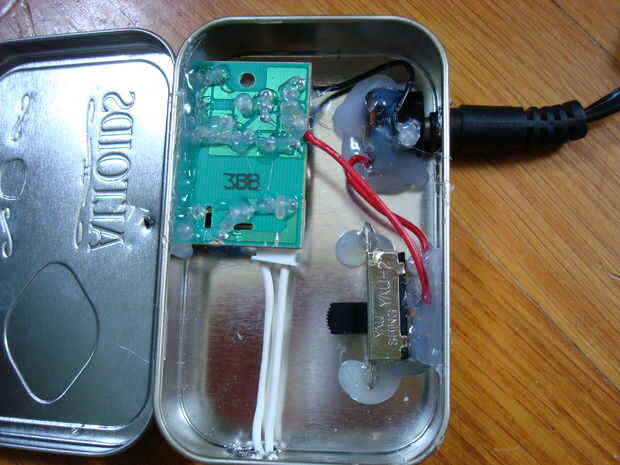

Una vez has conseguido la luz cátodo frío a trabajar, simplemente soldar un interruptor entre entradas del inversor de la energía y la salida de la fuente de alimentación. Después de eso, agregar un conector de poder femenino que puede enchufar y desenchufar la fuente de alimentación. Una vez hayas hecho esto, te recomiendo que uses pegamento caliente a todos los contactos (para evitar cualquier descarga eléctrica innecesaria o contacto accidental)

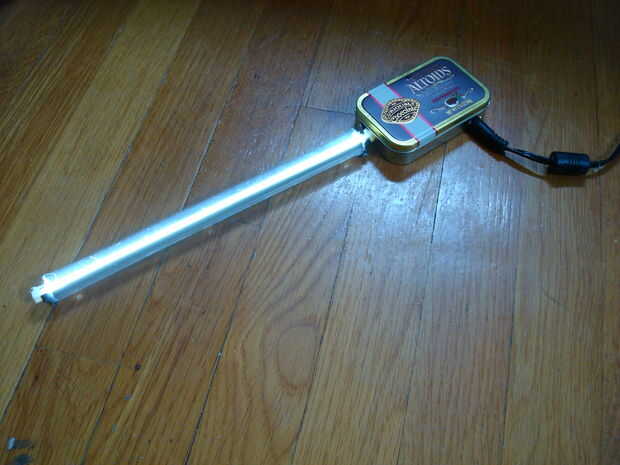

y todo dentro de una caja de proyecto (yo usé una lata altoids).
Y.... ¡ Listo!
Posibles aplicaciones incluyen:
1) utilizando para iluminar cajas de la computadora; usar esto en vez de $15 comercialmente vendido lámpara de cátodo frío)
2) libro de luz
3) iluminación de teclado de computadora
4) y mucho, mucho más!
PD: Instructable muy pronto!
