Iluminación ambiental de LED barra de luz de energía (8 / 10 paso)

Paso 8: Conexión de la cadena de LED

Overview

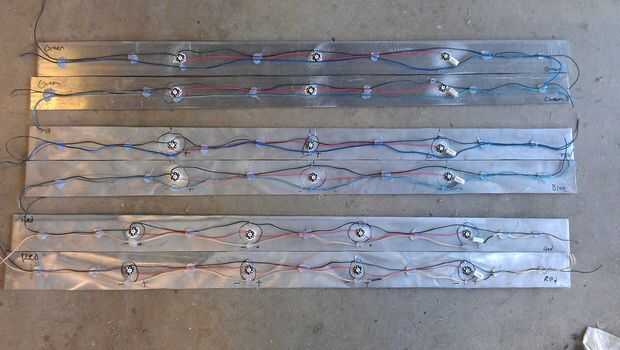

Ahora que el primer LED se ha conectado a su resistencia y el cable de alimentación, podemos conectar el resto de los LEDs en la cadena. Es un asunto bastante simple, positivo -> negativo -> positivo, hasta que terminamos en una negativa que sigue en el cable de tierra.

Proceso
Con la resina de cerámica térmica, adherir el resto de tus LEDs a la placa de aluminio. Conectan los respectivos aspectos positivos y negativos por estañar previamente los terminales y cables y la vinculación de los juntos.

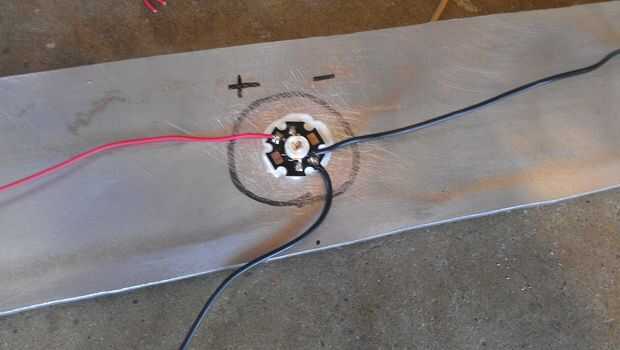

En un star-LED, los terminales positivos están conectados entre sí, al igual que los negativos son. Esto es simplemente para facilitar el cableado.

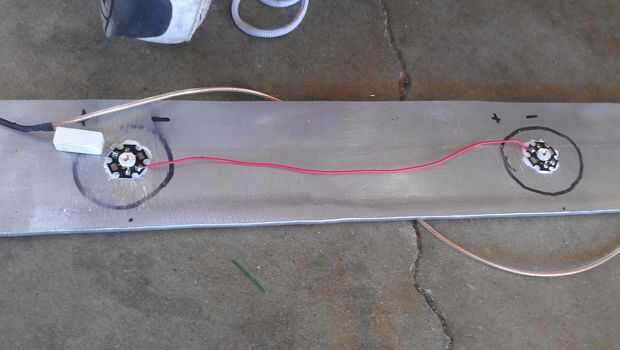

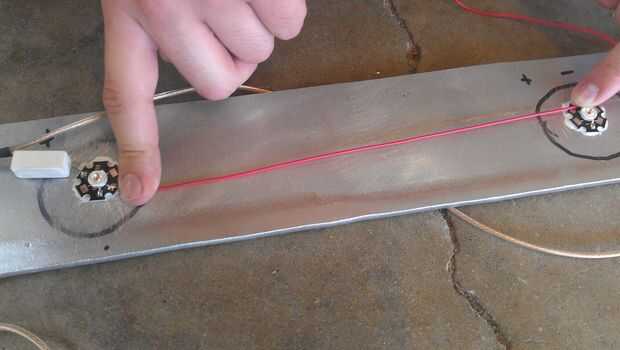

Mida y corte el cable siguiente en la cadena, deje un poco espacio para que los extremos libres tocar los terminales. Más cortos es mejor, aunque no cortarlo tan corto que no hay tensión/tirando de los terminales. Entonces la lata y los terminales del enlace.

Pegamento caliente

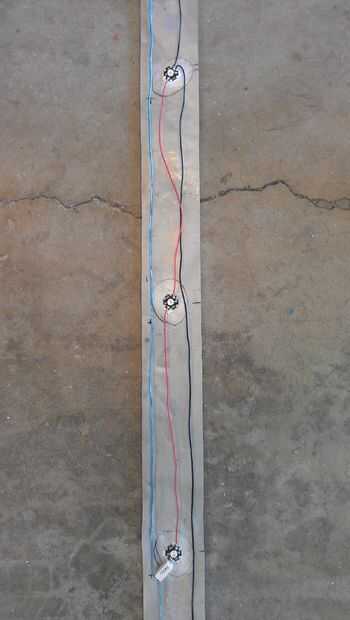

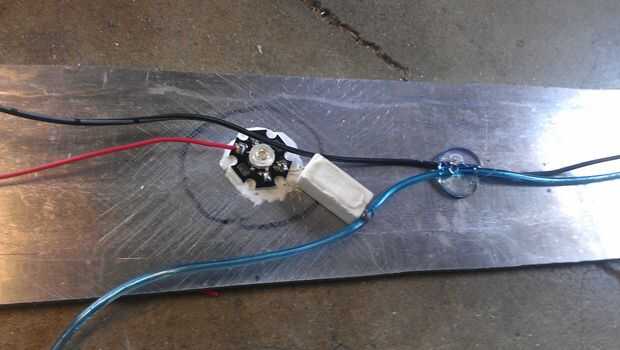

Colocar una gran gota de pegamento caliente en la placa de aluminio en un punto de la tensión de los cables. Luego coloque los cables sobre el pegamento. En la foto a continuación.

Una vez que el LED se conecta en su cadena, la soldadura de la línea principal de tierra a uno de los extremos de su conector de snap 9v.
